12
Подрезной диск имеет конусовидные зу-
бья. Чем глубже он пропиливает в высоту,
тем больше и в ширину.
Перед началом регулировки высоты (Т) и
горизонтального перемещения (R), необхо-
димо ослабить стопорный винт (S).
Боковой сдвиг подрезного диска достига-
ется путем поворота винта механизма цен-
трирования (R), и последующей обратной
фиксации. (S).
6.3. Регулировка параллельного упора
Для установки упора поднимите ручку.
Для фиксации упора опустите ручку вниз.

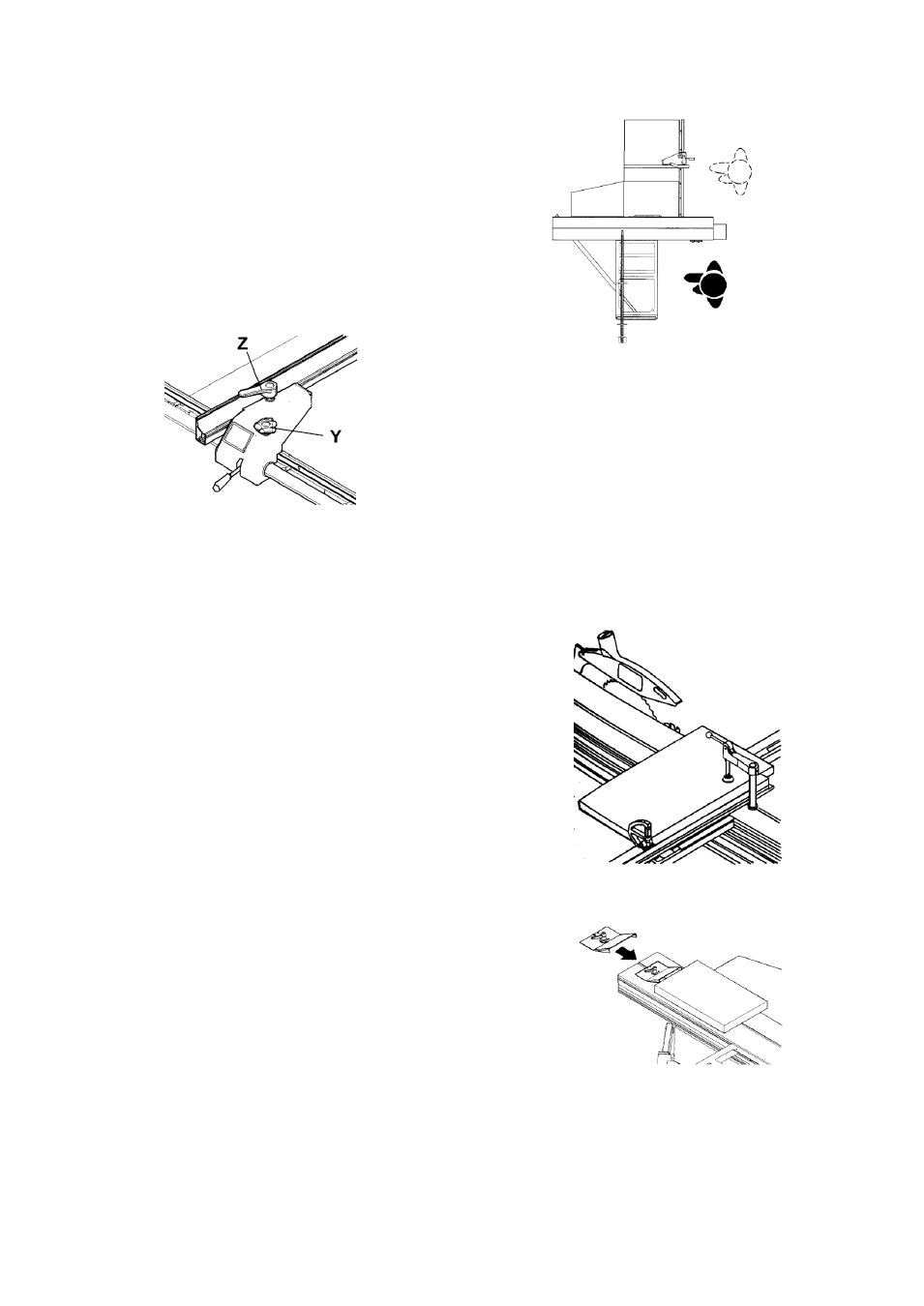

Рис. 23
Поверните зажимную рукоятку (Z), осла-
биться прижим направляющей к корпусу
упора, продвиньте ее в нижнюю позицию и
зафиксируйте.
Упор обладает свойством тонкой настрой-
ки. Надавите на рукоятку (Y).
Во избежании заклинивания распиливае-
мой детали между упором и расклиниваю-
щим ножом, (способной привести к опасной
обратной отдаче) во время поперечного рас-
пила с использованием направляющей ли-
нейки, необходимо установить направляю-
щую таким образом, чтобы ее конец сопри-
касался с боковой стороной диска.
Положение параллельного упора, уста-
новленное заводом-изготовителем, должно
быть параллельно пильному диску.
6.4. Пуск в эксплуатацию
Станок включается посредством нажатия
зеленой кнопки выключателя: при нажатии
красной кнопки выключателя станок отклю-
чается.
Подрезной диск запускается и останавли-
вается одновременно с основным пильным
диском.
Указание:
-Невозможно запустить станок при открытом
нижнем защитном ограждении пильного дис-
ка.
-В случае перегрузки станка сработает
защита двигателя.
После приблизительно 5 мин охлаждения
станок можно включать вновь.
7. РАБОТА СТАНКА
Правильная рабочая позиция:
Перед станком, за линией распила (опас-
ная зона).
Рис. 11
Распиливание деталей:
Руками придерживать деталь сверху. По-
давайте детали для распиливания к пильно-
му диску по направлению линии распила.
Постоянно продвигайте деталь вперед; рав-
номерно.
Поддерживайте длинные и широкие обра-
батываемые изделия при помощи вращаю-
щихся цилиндрических станин.
Использование приводного подающего
механизма в таких случаях не предусмотре-
но.
Поперечный распил с прижимным приспо-
соблением.
Рис. 12
Отпиливание при помощи заднего упора
Рис. 13
Советы по пилению:
Используйте в работе только острые и
бездефектные пильные диски.
Используйте
подходящие
добавочные
приспособления для расширения поверхно-
сти стола и поддерживающие устройства для
больших, труднораспиливаемых изделий.
