10

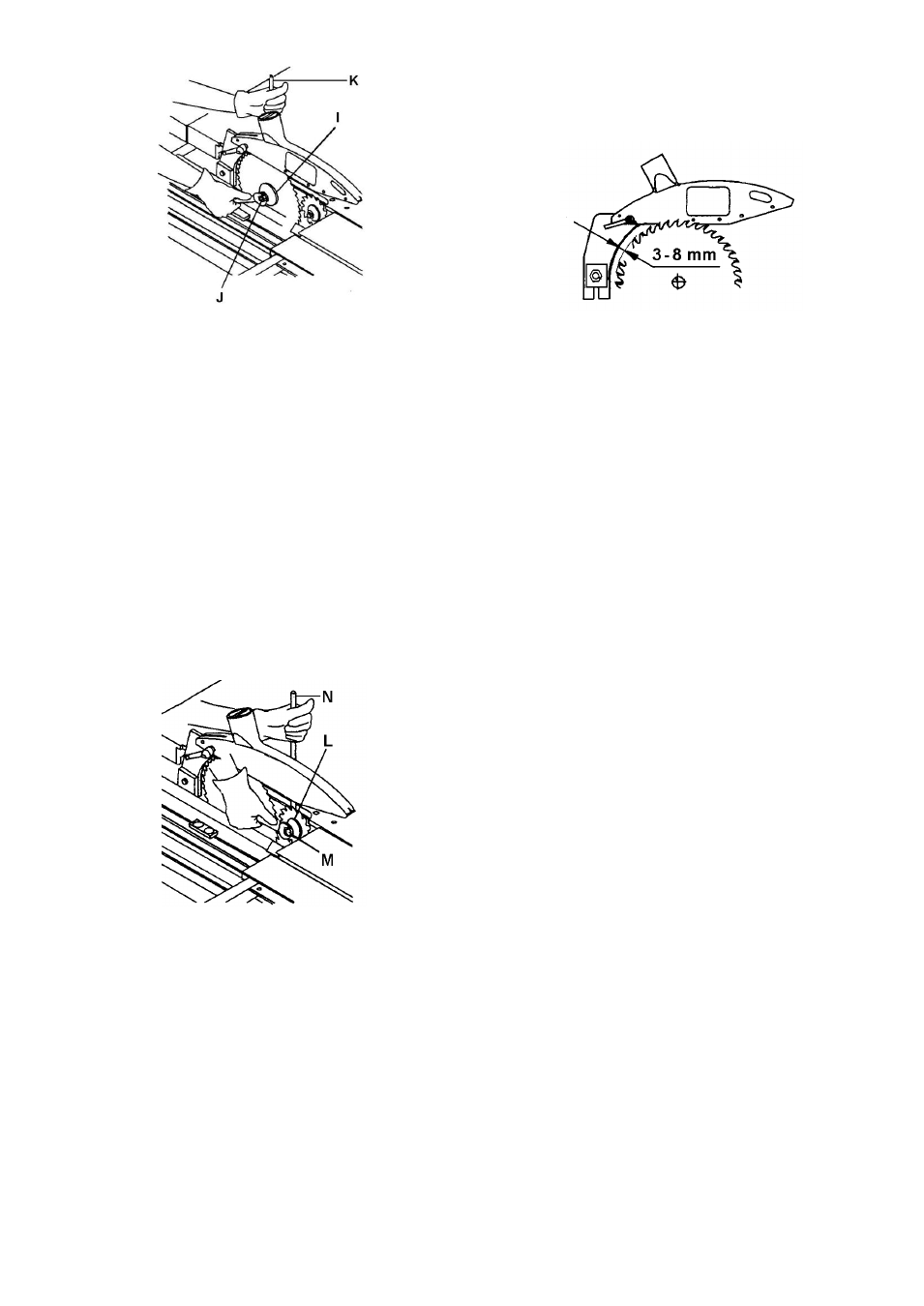

Рис. 14
Поставьте замыкающий штифт (K) в от-
верстие стола для распила и поверните ось с
помощью гаечного ключа до тех пор, пока
стопорный штифт не войдет в отверстие осе-
вого блока диска.
Теперь отвинтите гайку (J).
Внимание!:
Гайка имеет левостороннюю резьбу.
Перед установкой нового диска убедитесь
в том, что посадочное место не загрязнено.
Это предотвратит неровный ход ножовоч-
ного полотна.
Перед запуском станка, после закручива-
ния гайки, не забудьте вытащить стопоря-
щий штифт.
Подрезной диск заменяется следующим
образом:
Наденьте гаечный ключ на гайку диска.
Рис. 15
Поставьте стопорящий штифт (N) в отвер-
стие стола для распила и поверните ось с
помощью гаечного ключа до тех пор, пока
стопорящий штифт не войдет в отверстие
осевого блока диска.
Теперь открутите гайку.
Замените подрезной диск.
После замены диска закрутите гайку.
Монтаж расклинивающего ножа
Использование расклинивающего ножа
обязательно.
Станок снабжен расклинивающим ножом
для использования с дисковой пилой диа-
метром от 250 до 315 мм.
Расклинивающий нож должен быть отре-
гулирован таким образом, чтобы по всей
длине расстояние между ним и пилой было в
пределах от 3-х до 8 мм (Рис. 16).
Рис. 16
Расклинивающий нож (P, Рис 17) может
быть отрегулирован как в вертикальном, так
и в горизонтальном положении.
Высота установки должна быть отрегули-
рована таким образом, чтобы нижняя часть
ножа никогда не превышала 3 мм самого вы-
сокорасположенного зубца диска.
После настройки высоты всегда фикси-
руйте центральный болт (Q).
Положение относительно боковых сторон
расклинивающего ножа отрегулировано за-
водом-изготовителем.
Для установки расклинивающего ножа на
одной прямой с дисковой пилой используют-
ся 4 малых регулировочных винта. Для про-
резания пазов или протачивания канавок
требуется специальный расклинивающий
нож.
Расклинивающий нож должен быть отре-
гулирован таким образом, чтобы во время
эксплуатации верхняя часть ножа никогда не
опускалась ниже, чем высшие зубья диска.
Никогда не снимайте этот расклиниваю-
щий нож. Обратная отдача сильна и очень
опасна.
Монтаж защиты пильного диска
Использование защиты дисковой пилы
обязательно.
Защитное устройство дисковой пилы
должно быть опущено к обрабатываемому
изделию для минимизации числа открытых
зубьев.
Положение защитного устройства (O)
должно быть отрегулировано таким образом,
чтобы были покрыты оба, основной и под-
резной диски, а высота подъема должная
быть такой, чтобы обрабатываемое изделие
могло легко скользить под ним (Рис. 17).
