8

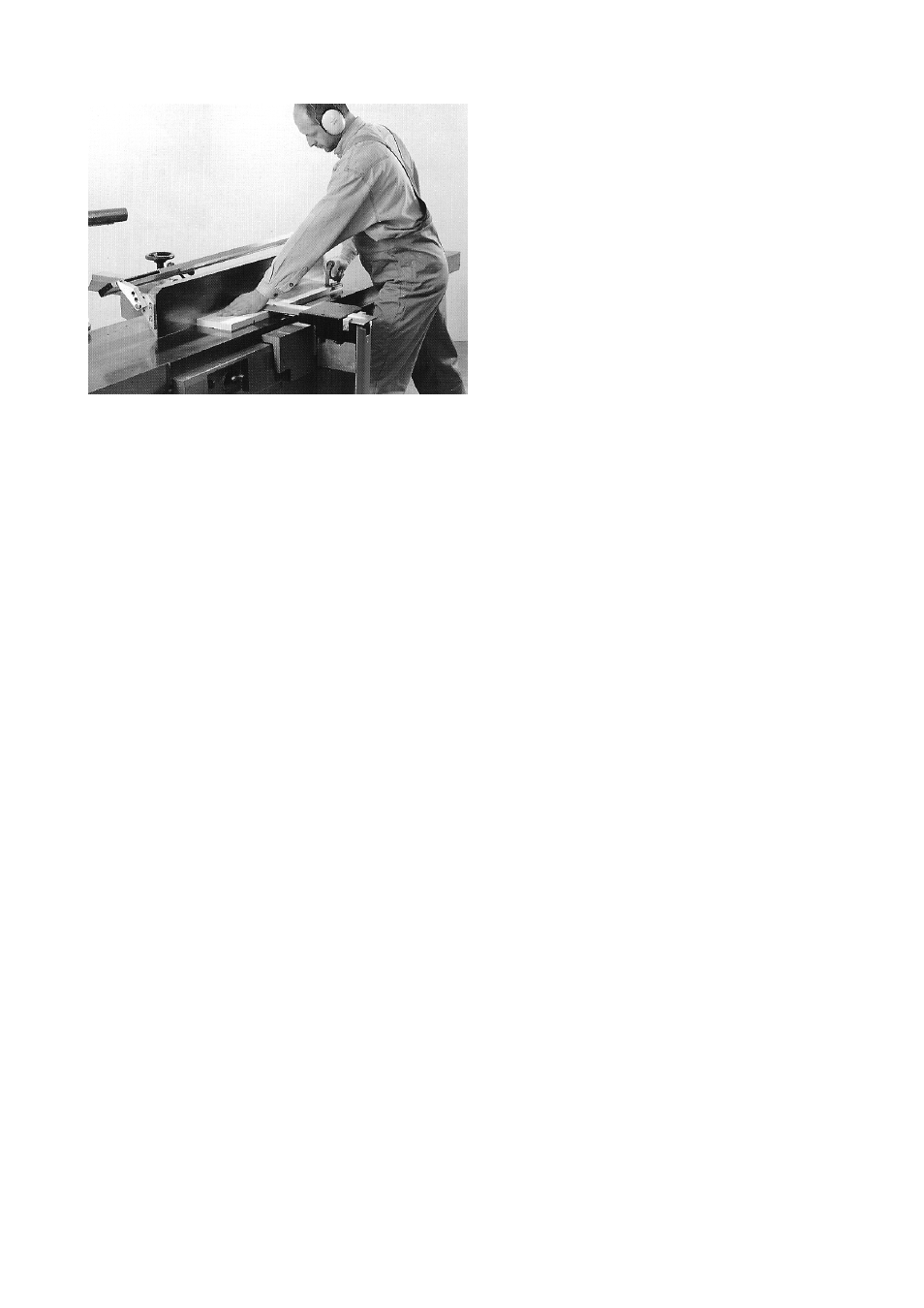

A 4.: фугование коротких заготовок с де-
ревянным толкателем.
7.2 Рейсмусовая обработка
Правильное рабочее положение
Для подачи заготовки в станок станови-
тесь со смещением в сторону рядом с отвер-
стием для подачи заготовки.
Обращение с заготовкой
Установите стол для рейсмусовой обра-
ботки на толщину заготовки.
Перемещайте заготовку медленно и пря-
мо. Заготовка автоматически затягивается.
Проводите заготовку по строгальному станку
по прямой линии. Для съема заготовки из
станка станьте со смещением в сторону ря-
дом с отверстием для разгрузки.
Поддерживайте длинные заготовки с по-
мощью роликовых опор.
Указания
Работайте только с острыми строгальными
ножами.
Перемещайте заготовки толстым концом
вперед и вогнутой стороной вниз.
Максимальный съем стружки составляет
4,5 мм. Если заготовка останавливается, то
опустите стол для рейсмусовой обработки
примерно на 1 мм (1/4 оборота вращения
ручки).
По возможности строгайте заготовки
вдоль волокон.
Качество поверхности будет лучше, если
за несколько проходов каждый раз снимает-
ся соответственно меньше материала.
Если дальнейшая работа не предусматри-
вается, то выключайте станок.
Не разрешается обрабатывать заготовки
короче 150 мм.
Строгайте одновременно не более двух
заготовок. Заготовка проводится по обеим
наружным сторонам.
8. РАБОТЫ ПО НАЛАДКЕ И РЕГУЛИРОВКЕ
Общие указания
Перед проведением работ по наладке и
регулировке отключите станок от питания.
8.1. Замена строгальных ножей
Необходимо точно соблюдать данные по
креплению ножей, выдвижению ножей из
ножевого вала, толщине ножей, минималь-
ной длине зажима и оптимальному моменту
затягивания винтов для крепления ножей.
Замену строгальных ножей разрешается
производить только при выключенном стан-
ке.
Строгальные ножи острые. Для замены
строгальных ножей всегда надевайте подхо-
дящие рабочие перчатки.
Переместите защитный кожух ножей впе-
ред, а упор для фугования назад.
Полностью выкрутите пять винтов с четы-
рехгранной головкой из прижимной планки
строгального ножа (используйте перчатки!).
Сначала удалите из строгального вала
ножи, а затем прижимные планки.
Необходимо очистить поверхности ноже-
вого вала строгальных ножей и прижимных
планок от смолы (не применяйте растворите-
ли, которые могут разъедать детали станка
из легких металлов).
Применяйте только подходящие строгаль-
ные ножи, которые соответствуют стандарту
EN 847-1 и технической спецификации.
Неподходящие, неправильно смонтиро-
ванные, тупые или поврежденные строгаль-
ные ножи могут расшататься и существенно
повысить опасность обратного удара.
Следите за тем, чтобы все 3 строгальных
ножа заменялись одновременно.
Прижимные планки строгальных ножей
сбалансированы друг с другом и могут быть
установлены в любом порядке.
Разрешается перетачивать только стро-
гальные ножи с маркировкой „HSS“ или
„HS“!
При переточке все ножи должны быть за-
точены одинаково, иначе может произойти
повреждение подшипников вследствие на-
рушения балансировки.
Разрешается перетачивать ножи до шири-
ны 15 мм.
Максимальное возвышение ножа над но-
жевым валом не должно превышать 1,1 мм.
Применяйте для замены только ориги-
нальные детали JET.
Вставьте прижимную планку строгального
ножа в направляющий паз ножевого вала.
Выкрутите четырехгранные винты настолько,
чтобы можно было вставить строгальные но-
жи.
Вставьте острый нож и выставьте его с
помощью прижимной планки так, чтобы обе
детали не выступали с боков ножевого вала.
