Инструкция по эксплуатации Jet Tools JPT-260
Страница 5
5
5. ОПИСАНИЕ СТАНКА

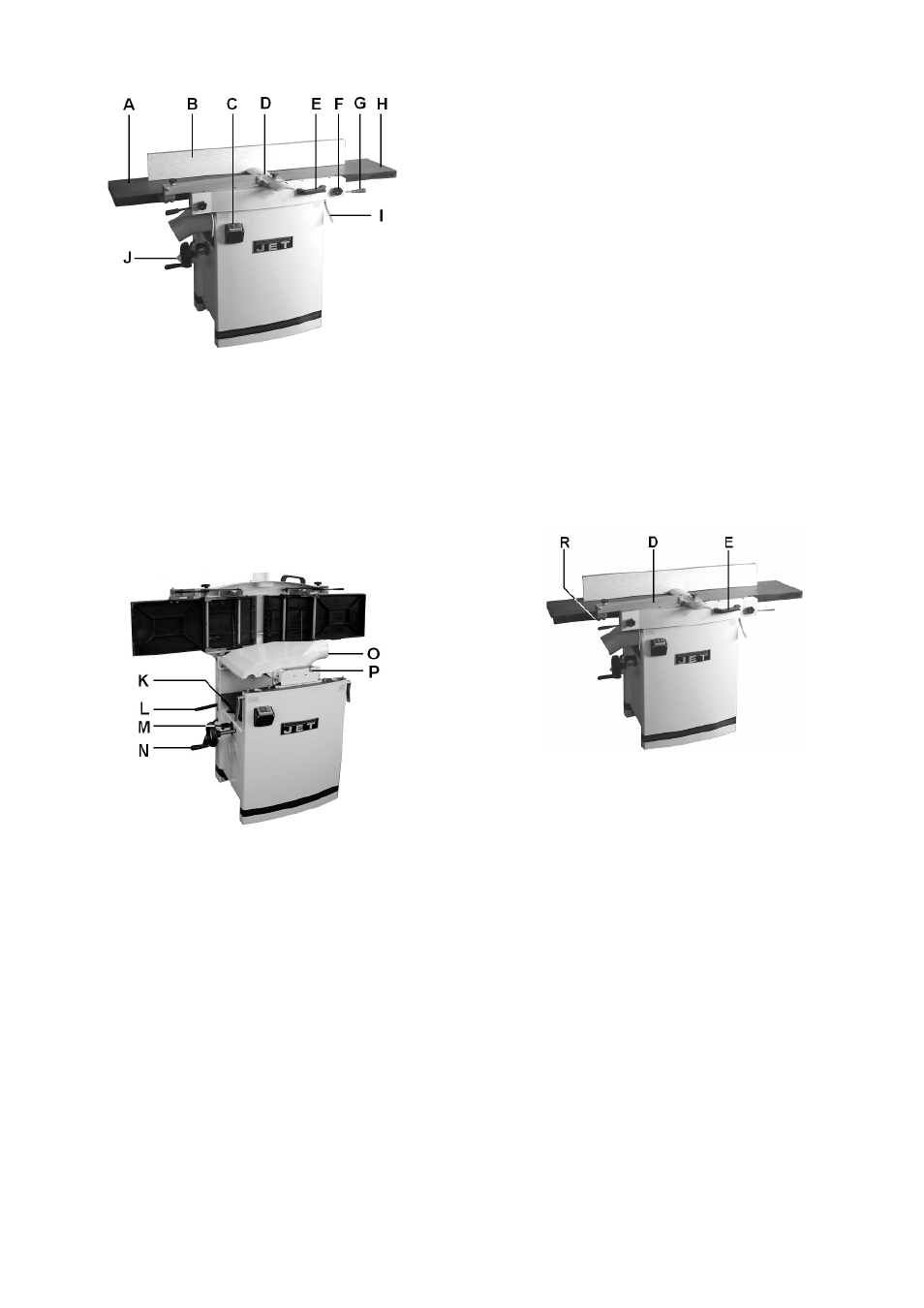

Рис. 1
A
разгрузочный стол
B
упор заготовки
C
переключатель ВКЛ/ВЫКЛ
D
кожух ножей
E
поворотная ручка
F
зажимной винт стола
G
регулировочная ручка стола
H
загрузочный стол
I
корпус регулировки стола
J
вилка
Рис. 2
K
рейсмусовый стол
L
ручка для включения/выключения по-
дачи
M
стопорный винт рейсмусового стола
N
регулировочный винт стола
O
защитный кожух для выбрасываемой
стружки
P
разблокировка защитного кожуха
6. ТРАНСПОРТРОВКА И ПУСК В ЭКС-
ПЛУАТАЦИЮ
6.1. Транспортировка и установка
Для транспортировки станка к месту уста-
новки используйте стандартный штабелер
или погрузчик. Предохраняйте станок при
транспортировке от падения. Удалите кре-
пежные винты и осторожно стащите станок с
поддона.
ВНИМАНИЕ:
Столы для фугования точно выставляются
на заводе изготовителе. Нагружайте столы
для фугования только тогда, когда они за-
крыты и зафиксированы, в противном случае
они могут быть повреждены.
Установка станка должна производиться в
закрытых помещениях, условия обычной
столярной мастерской являются вполне дос-
таточными.
Поверхность, на которой устанавливается
станок, должна быть достаточно ровной и
способной выдерживать нагрузки. При необ-
ходимости станок можно жестко закрепить
на устанавливаемой поверхности.
Для соблюдения компактности упаковки
станок поставляется не полностью смонтиро-
ванным.
6.2. Монтаж
Если Вы при распаковке обнаружили по-
вреждения вследствие транспортировки, не-
медленно сообщите об этом Вашему продав-
цу, не запускайте станок в работу!
Удаляйте защитную смазку от ржавчины с
помощью мягких растворителей.
Установите поворотную рукоятку (Е).
Рис. 3
Установите защиту ножа (D) с помощью
двух винтов с головками с внутренним шес-
тигранником (R).
Проход под защитным брусом не должен
превышать 75 мм.
6.3. Подключение к электрической сети
Подсоединение к сети со стороны клиен-
та, а также применяемые удлинительные
проводники должны соответствовать предпи-
саниям.
Применяйте для подсоединения только
проводники с обозначением H07RN-F.
Применяемое потребителем защитное уст-
ройство должно быть рассчитано на 16 А.
Обратите внимание на то, чтобы напряже-
ние в сети соответствовало параметрам, ука-
занным на заводской табличке станка.
Подключение и ремонт электрического
оборудования разрешается проводить только
квалифицированным электрикам.
