Инструкция по эксплуатации Jet Tools JJ-6OS
Страница 8

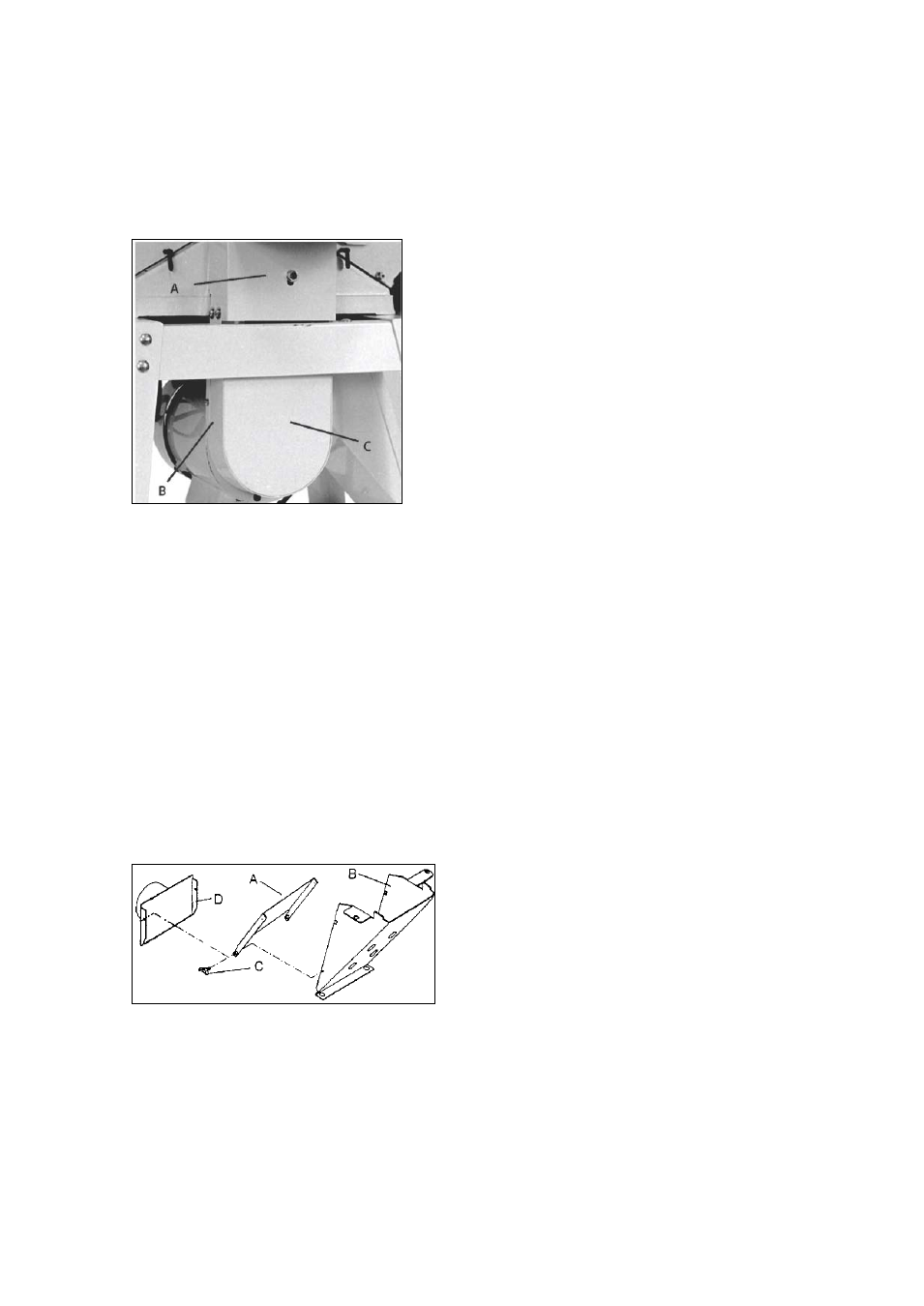

6. Установите нижний защитный кожух ремня (B, рис. 6) со стороны шкива на моторе.
7.Прикрепите нижний защитный кожух ремня (C, Рис. 6) к верхнему основанию
подставки четырьмя винтами с гайками 5/32" x 1/4" .
8. Прикрепите между собой верхнюю и нижнюю части защитного кожуха ремня
четырьмя 1/4" x 3/8" винтами с четырьмя 1/4" плоскими шайбами. См. рис. 6.
Рис. 6
Монтаж кожуха для сбора стружки и вытяжного штуцера
1.Установите крышку кожуха стружки (A, рис. 7) к пластине крепления мотора (B, рис.
7), вставляя штырьки на крышке кожуха в углубления на моторной пластине.
2.Если фуганок должен использоваться без вытяжной установки, Установите крышку
кожуха стружки (A, рис. 7) к моторной пластине (B, рис. 7) с двумя барашковыми
винтами (C, рис. 7).
3.Если фуганок должен использоваться с вытяжной установкой, соответствующие
отверстия в пластине штуцера (D, рис. 7) совпадают с отверстиями в крышке
кожуха стружки (A, рис. 7) и с отверстиями кожуха на моторной пластине с двумя
барашковыми винтами (C, рис. 7).
Рис. 7
Монтаж УПОРА для заготовки
1.Ослабьте ручку блокировки (A, рис. 8) на корпусе узла упора .
2. Поместите корпус узла упора на площадку основания столов. Удостоверьтесь, что
направляющая пластина (B, Рис., 8) на площадке основания столов совпадает с пазом
(C, рис. 8) на корпусе упора.
