Jet Tools JJ-6OS - Инструкция (Страница 13)

Вытащите защитный кожух ножей из крепления (Рис. 15), а упор для заготовок
отодвиньте максимально от ножевого вала назад.

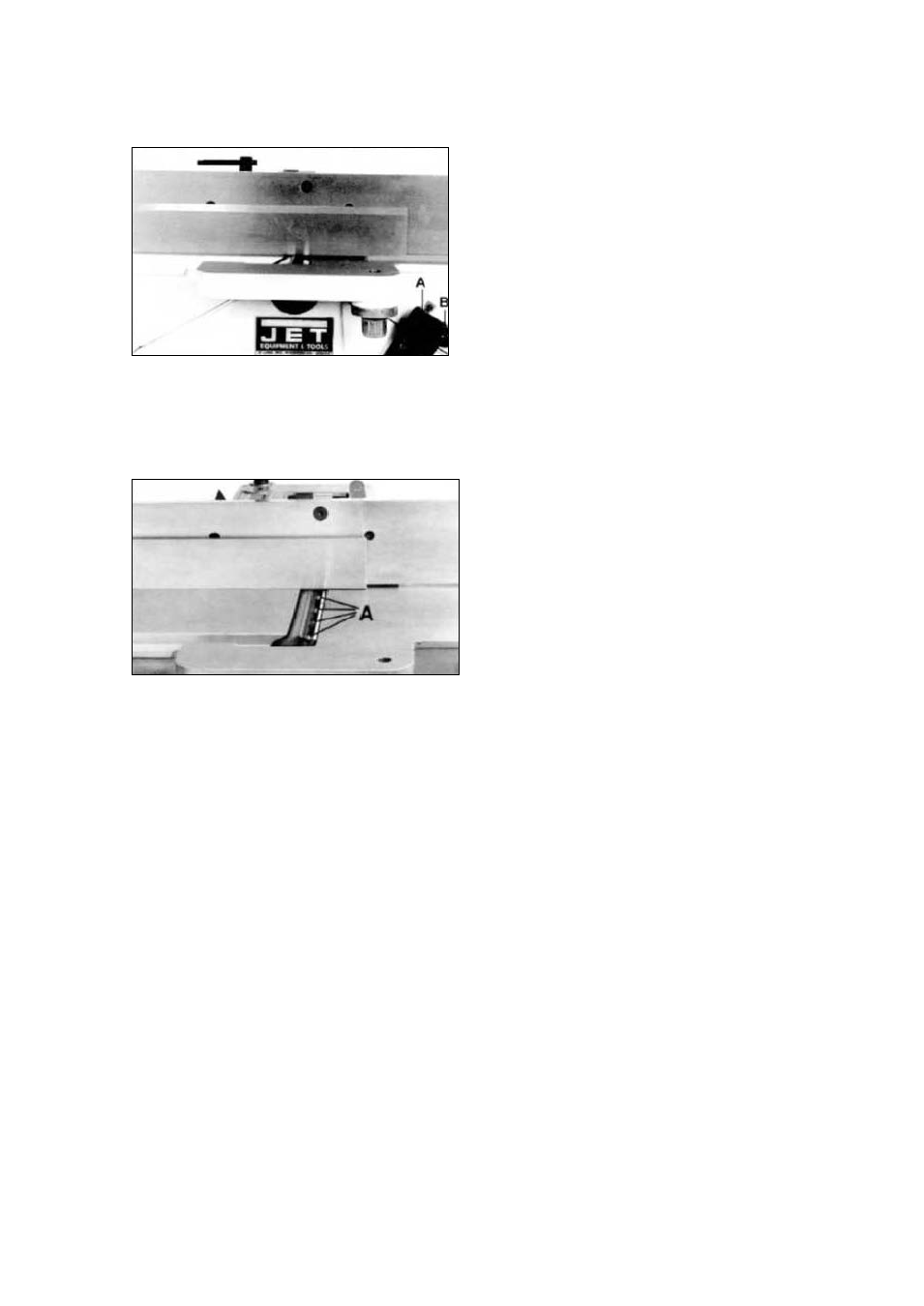

Рис. 15
Полностью выкрутите четыре четырехгранных винта из прижимной планки
строгального ножа (Рис.16). Используйте перчатки!
Сначала удалите из строгального вала ножи, а затем прижимные планки.
Рис. 16
Вставьте острый нож и выставьте его с помощью прижимной планки так, чтобы обе
детали не выступали с боков ножевого вала или выступали одинаково. Выставление
строгального ножа производится по положенному на загрузочный стол заправочному
шаблону для ножа( B, Рис.17).
Для вращения строгального вала используйте штифт или отвёртку (D, Рис.17).
Необходимо очистить поверхности ножевого вала, строгальных ножей и прижимных
планок от смолы (не применяйте растворители, которые могут разъедать детали станка
из легких металлов).
Применяйте только подходящие строгальные ножи, которые соответствуют стандарту
EN 847-1 и техническим характеристикам станка.
Неподходящие, неправильно смонтированные, тупые или поврежденные
строгальные ножи могут расшататься и сильно повысить опасность обратного удара
заготовкой.
Следите за тем, чтобы все строгальные ножи заменялись одновременно.
Прижимные планки строгальных ножей сбалансированы друг с другом и могут быть
установлены в любом порядке.
Разрешается перетачивать только строгальные ножи с маркировкой „HSS“ или „HS“ !
При переточке все ножи должны быть заточены одинаково, иначе может произойти
повреждение подшипников вследствие нарушения балансировки.
Разрешается перетачивать ножи до ширины 14 мм.
Применяйте для замены только оригинальные детали JET.
Вставьте прижимную планку строгального ножа в направляющий паз ножевого вала.
Вкрутите четырехгранные винты настолько, чтобы можно было вставить строгальные
ножи.
