4 Настольный токарный станок по дереву JWL-1440L
болты (как показано на рисунке).
5. Установите «V» ремень в определённое
положение, чтобы добиться необходимой
скорости.
6. Отрегулируйте натяжение «V» ремня и
закрепите шкив двигателя
7. Нажмите на ремень рукой. Если ремень
установлен правильно, он должен про-
гнуться не более чем 12,7 мм (рис. 5).

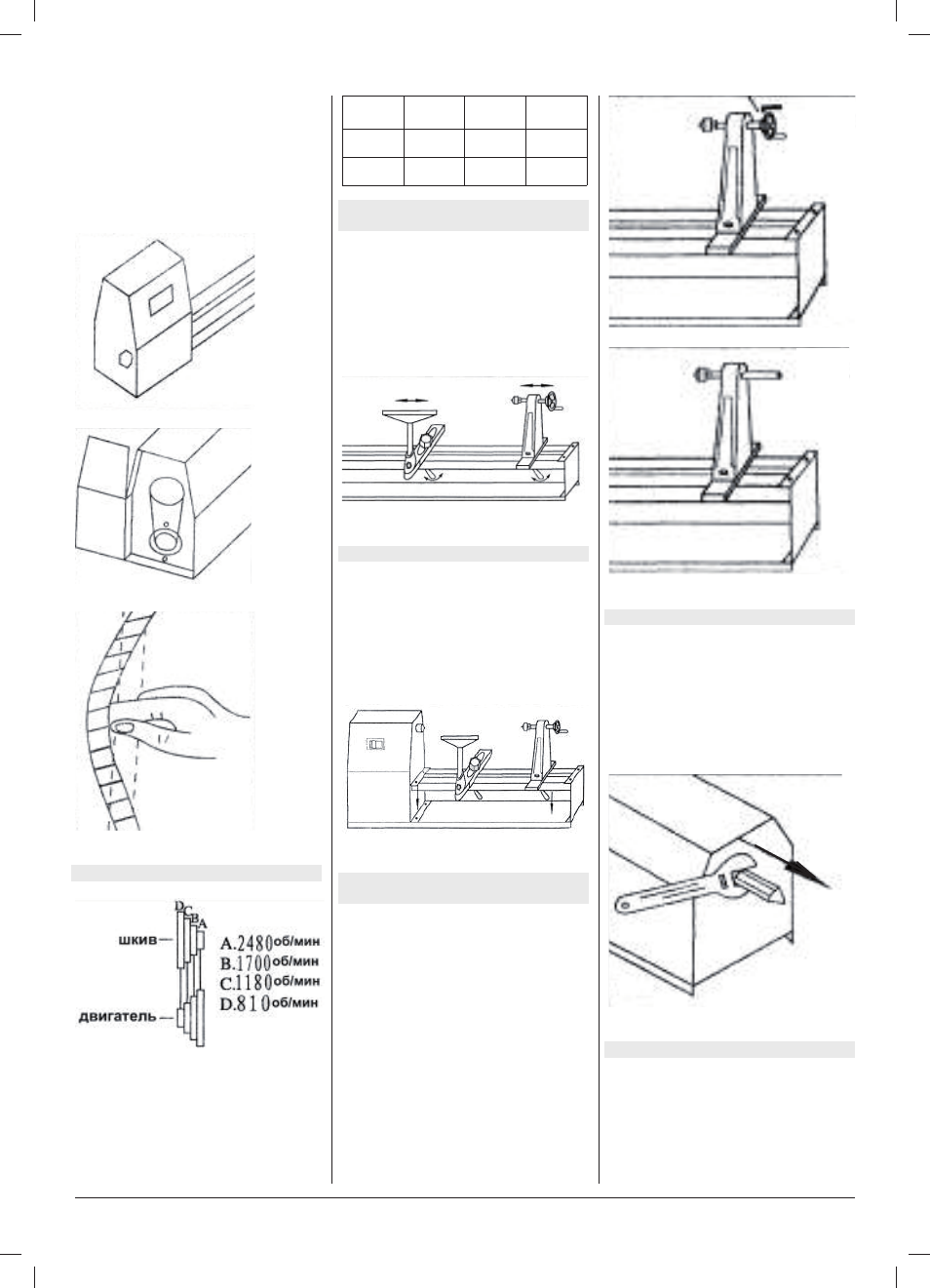

Рис. 3
Рис. 4
Рис. 5
6.2 Регулировка скорости
Рис. 6
• Станок имеет 4 скорости вращения: 810,
1180, 1700, 2480.
• Схема на рис.6 показывает положение
ремня для выбора скорости.
• Таблица иллюстрирует применение ско-
ростей для разных режимов работы
Рис.9а
Рис. 9б
6.6 Демонтаж вращающего центра
• Вращающий центр необходимо снять,
если он касается корпуса бабки во время
вращения шпинделя, а также, если он ка-
сается планшайбы. Чтобы снять вращаю-
щийся центр с приводного шпинделя:
1. Выключите станок из сети.
2. Вставьте ключ в плоские пазы приводно-
го шпинделя, затем открутите вращающий-
ся центр против часовой стрелки (рис. 10).
Рис. 10
6.7 Установка планшайбы
Станок поставляется с планшайбой. Чтобы
установить планшайбу:
1. Выключите станок.
2. Снимите вращающийся центр с корпуса
шпинделя.
3. Совместите центральное отверстие
планшайбы с резьбой шпинделя (рис. 11).
4. Поставьте планшайбу.
черновая
обработка основная
обработка тонкая
обработка конечная
обработка
1100
об/мин 1600
об/мин 2300
об/мин 3400
об/мин
810
об/мин 1180
об/мин 1700
об/мин 2480
об/мин
6.3 Регулировка задней бабки и
опоры резцов
• Задняя бабка и опора резца крепятся к
станине с помощью стопорного рычага
справа под направ-ляющей. Если Вы хо-
тите установить их в другое положение:
1. Выключите станок.
2. Ослабьте стопорный рычаг.
3. Передвиньте заднюю бабку и опору рез-
ца вдоль основания и закрепите стопор-
ный рычаг (см. рис. 7).
Рис. 7
6.4 Установка станка на станину
1. Выключите станок.
2. Отметьте место, где Вы хотите закрепить
заднюю бабку и опору резцов (см. рис. 8).
3. Просверлите 4 отверстия диаметром
7,9мм в верстаке.
4. Расположите станок на верстаке, совме-
щая отверстия в станине с отверстиями,
просверленными в верстаке.
5. Вставьте 4 болта и закрутите их.
Рис. 8
6.5 Демонтаж шпинделя задней
бабки
Чтобы снять шпиндель с задней бабки:
1. Выключите станок.
2. Снимите штурвал со шпинделя, откру-
тив установочный болт с помощью 3 мм
шестигранного ключа.
3. Открутите шпиндель задней бабки (рис.
9а, 9б).
