Настольный токарный станок по дереву JWL-1440L
ступени числа оборотов.
• Никогда не засовывайте руки в работаю-
щий станок.
• Удаляйте стружку и части заготовок толь-
ко при неработающем станке.
• Никогда не тормозите вращающуюся за-
готовку руками.
• Задействуйте блокировку шпинделя
только при полностью остановленном
станке.
• Никогда не производите измерений на
вращающейся детали.
• Не становитесь на станок.
• Не создавайте помех на пути естествен-
ного потока воздуха на преобразователе
частоты (не закрывайте ребра охлажде-
ния)
• Работы на электрическом оборудовании
станка разрешается проводить только
квалифицированным электрикам.
• Работы по переоснащению, регулировке
и очистке станка производить только при
полной остановке станка и при отклю-
чённом от эл. сети.
2. Технические характеристики
Напряжение сети
220 В ~ 50 Гц
Мощность 350
Ватт
Диаметр заготовки
356 мм
Расстояние между центрами
970 мм
Режим работы
S2 30 мин.
Частота вращения шпинделя:
810, 1180, 1700, 2480 об/мин
i
Примечание
• Спецификация данной инструкции
является общей информацией. Данные
технические характеристики были акту-
альны на момент издания руководства по
эксплуатации. Компания WMH Tool Group
оставляет за собой право на изменение
конструкции и комплектации оборудова-
ния без уведомления потребителя.
• Настройка, регулировка, наладка и тех-
ническое обслуживание оборудования
осуществляются покупателем.

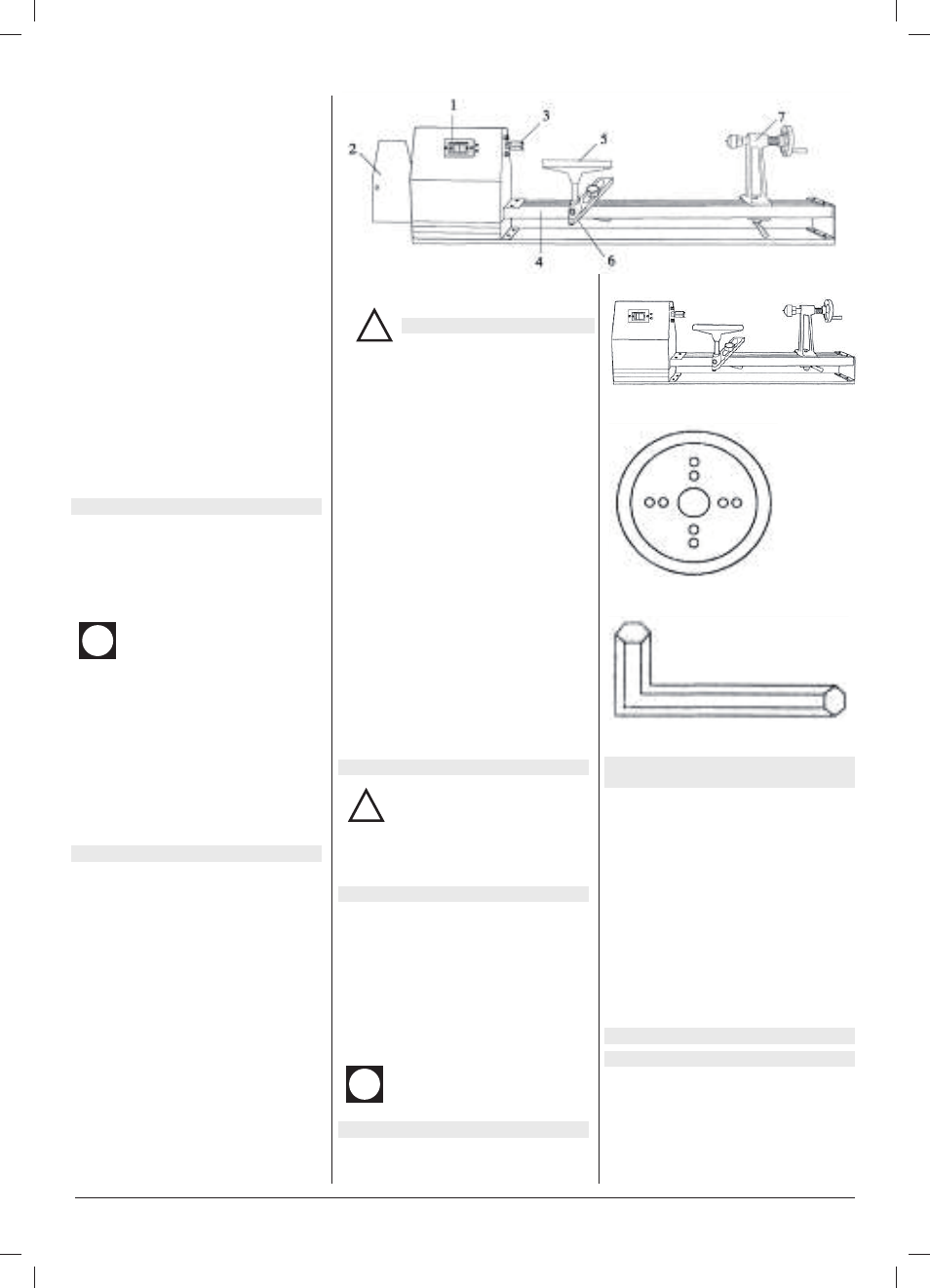

3. Описание станка
1. Выключатель.
2. Защитный кожух для ремня и шкива.
Когда необходимо изменить скорость
ведущего центра станка, откройте корпус,
чтобы можно было дотянуться до ремня и
шкива.
3. Вращающий центр станка. Фиксирует
заготовку.
4. Направляющие. На направляющих за-
креплены задняя бабка и резец.
5. Опора для резцов.
6. Стопорный винт опоры резца.
7. Задняя бабка в сборе. Вместе с ведущим
центром станка держит заготовку во время
вращения.
Рис. 1
!
4. Внимание: опасность
Даже при правильном использовании
станка возникают приведенные ниже
опасности.
• Опасность получения травмы от свобод-
но вращающейся заготовки.
• Неоднородные или ненагруженные заго-
товки могут вырваться или разорваться
под воздействием центробежной силы.
• Обрабатывайте только качественные
деревянные заготовки без дефектов.
• Несбалансированные заготовки повыша-
ют опасность получения травмы.
• Опасность получения травмы из-за не-
надлежащего перемещения инструмента,
при неправильно выставленном упоре
для инструмента и плохо заточенном или
дефектном токарном инструменте.
• Опасность обратного удара. Инструмент
захватывается вращающейся заготовкой
и отбрасывается в сторону работающего.
• Опасность от разлетающейся заготовки и
частей заготовки.
• Опасность поражения электрическим
током при неправильной прокладке
провода.
5. Монтаж станка
!
Внимание
Будьте осторожны: не включайте станок в
сеть во время технических работ и сборки
станка.
5.1. Распаковка и проверка деталей
• Проверьте, все ли неприкрепленные
детали на месте, сверьте со списком. Если
не хватает какой-либо детали, не пытай-
тесь собрать станок и не включайте ста-
нок в сеть до тех пор, пока не установите
недостающие детали.
• Чтобы предотвратить появление ржавчи-
ны, протирайте стол и основание воском.
Тщательно протирайте детали чистой
сухой тряпкой
i
Станок собран и протестирован
на заводе
5.2 Комплект поставки
1.
Станина в сборе (Рис. 2а)
2.
Планшайба (Рис. 2б)
3.
Шестигранный ключ (Рис. 2в)
Рис. 2a
Рис. 2б
Рис. 2в
5.3 Подключение к электрической
сети
• Подсоединение к сети со стороны кли-
ента, а также применяемые удлинители
должны соответствовать техническим
требованиям.
• Напряжение сети и частота должны
соответствовать рабочим параметрам,
указанным на фирменной табличке.
• Установленное потребителем защитное
устройство должно быть рассчитано на
10 А.
• Подключение и ремонт электрического
оборудования разрешается проводить
только квалифицированным электрикам.
6. Регулировка
6.1 Регулировка натяжения ремня
Станок поставляется с установленным рем-
нём. Однако, необходимо отрегулировать
ремень перед работой.
1. Выключите станок.
2. Ослабьте и выкрутите шестигранный
болт с помощью ключа (рис. 3).
3. Откройте кожух ремня и шкива.
4. Ослабьте шкив двигателя, выкручивая
