309303
25

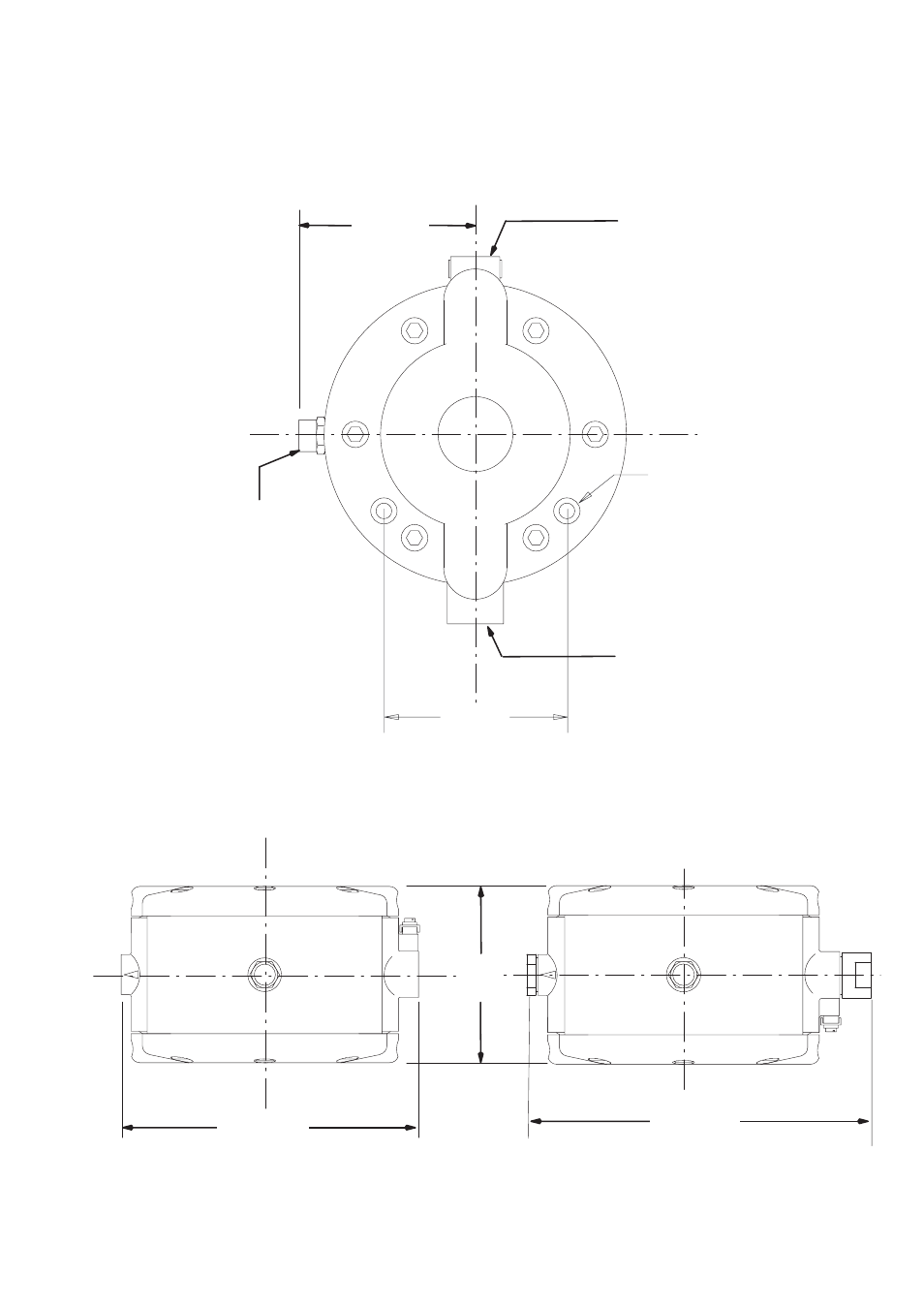

Размеры
ВИД СНИЗУ
ВИД СБОКУ
Алюминий
Два отверстия диаметром
0,35 дюйма (9 мм) для
монтажа насоса
4,1
дюйма
(104 мм)
4,53
дюйма
(115 мм)
Выход жидкости 3/8
нормальная коническая
трубная резьба или 3/8
параллельная трубная
резьба британского
стандарта
Вход жидкости
3/4 нормальная
коническая трубная
резьба или M26 x 1,5
Вход воздуха 1/4 нормальная
коническая трубная резьба
или 1/4 параллельная трубная
резьба британского стандарта
4,88
дюйма
(124 мм)
8,2 дюйма
(208 мм)
ti1037a
TI3265A
ВИД СБОКУ
Нержавеющая
сталь
9,1 дюйма
(231,5 мм)
