Обслуживание
Ремонт шаровых обратных клапанов
Необходимые инструменты
D Съемник уплотнительного кольца
Разборка
ПРИМЕЧАНИЕ: Имеется комплект для ремонта
шаровых обратных клапанов 245067. Детали, входящие
в комплект, помечены двойным крестиком, например
(21}). Для наилучших результатов используйте все
детали комплекта.
1. Снимите крышки жидкости. См. стр. 14.
2. Снимите шаровые обратные клапаны на входе и на
выходе. Помните, что ориентация деталей входного
клапана отличается от ориентации выходного
клапана. См. Рис. 4.
ПРИМЕЧАНИЕ: Если седла клапанов на входе (26)
трудно извлекаются, выколотите их с противоположной
стороны, используя для этого бронзовый стержень и
молоток.
3. Тщательно очистите все детали и проверьте на
отсутствие износа или повреждения. При
необходимости, замените детали.
Повторная сборка
1. Снова установите входные и выходные запорные
обратные клапаны на одной стороне насоса.
Входные и выходные клапаны собираются поĆ
разному. Устанавливайте детали точно так, как
показано на Рис. 4.
2. Свободно установите одну крышку (32) для
предотвращения выпадения шаровых клапанов.
См. стр. 14.
3. Переверните насос и установите шаровые обратные
клапаны так, как показано на рисунке.
4. Установите на место крышки жидкости. См. стр. 14.

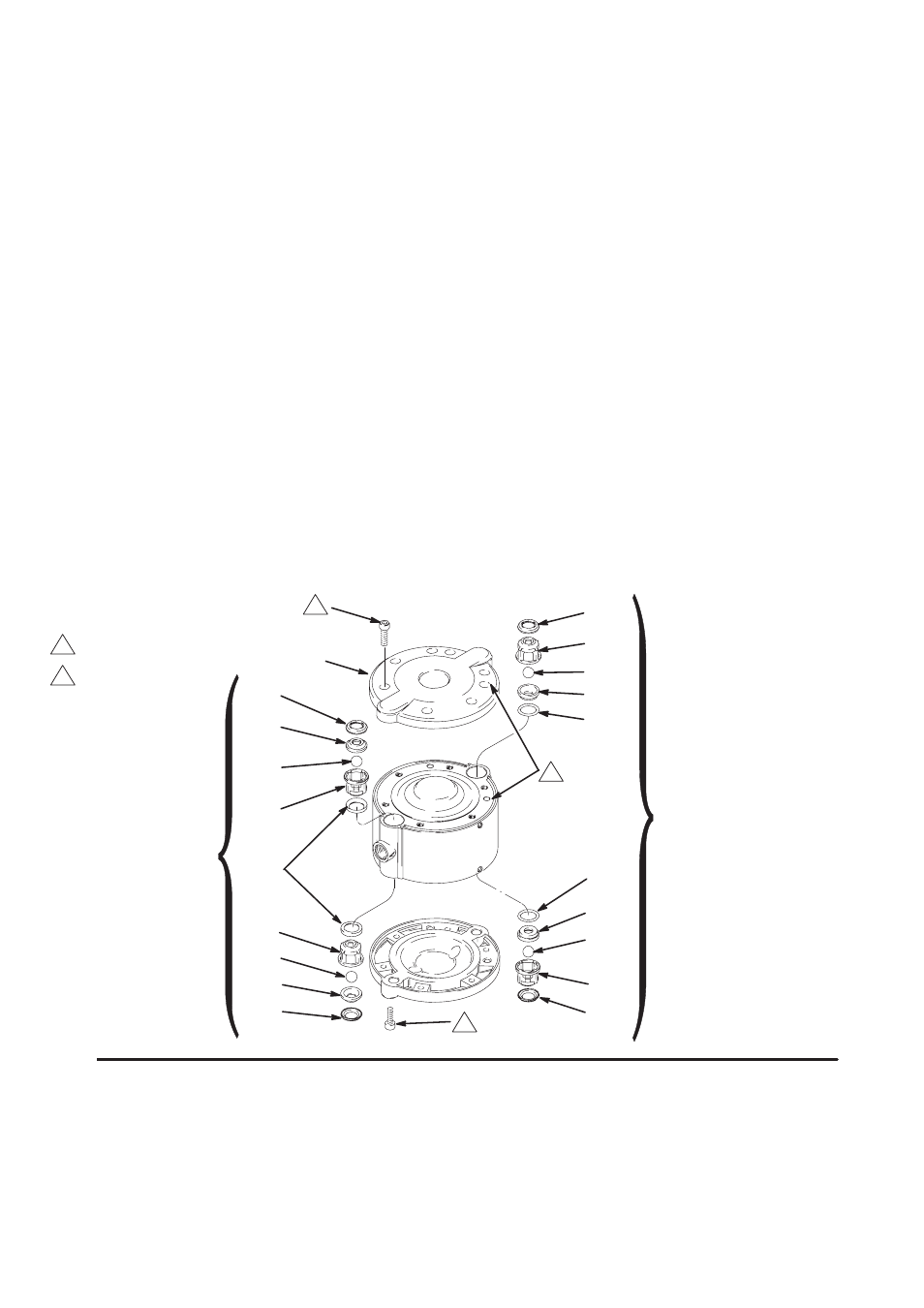

Рис. 4
1
2
13,6 Нм
Совместить
1
1
2
}21
21}
}22
}23
}24
24}
25}z
26}
27}
}27
}24
}23
}21
}27
24}
27}
21}
26}
25}
Входные шаровые
обратные клапаны
Выходные шаровые
обратные клапаны
32
ti1032a
