Ремонт
332596C
9
Ремонт
Перед обслуживанием компонентов линии подачи
жидкости и перед транспортировкой распылителя
выполните процедуры, указанные в разделе Процедура
снятия давления, стр. 7, если время обслуживания
может превысить срок жизнеспособности материала.

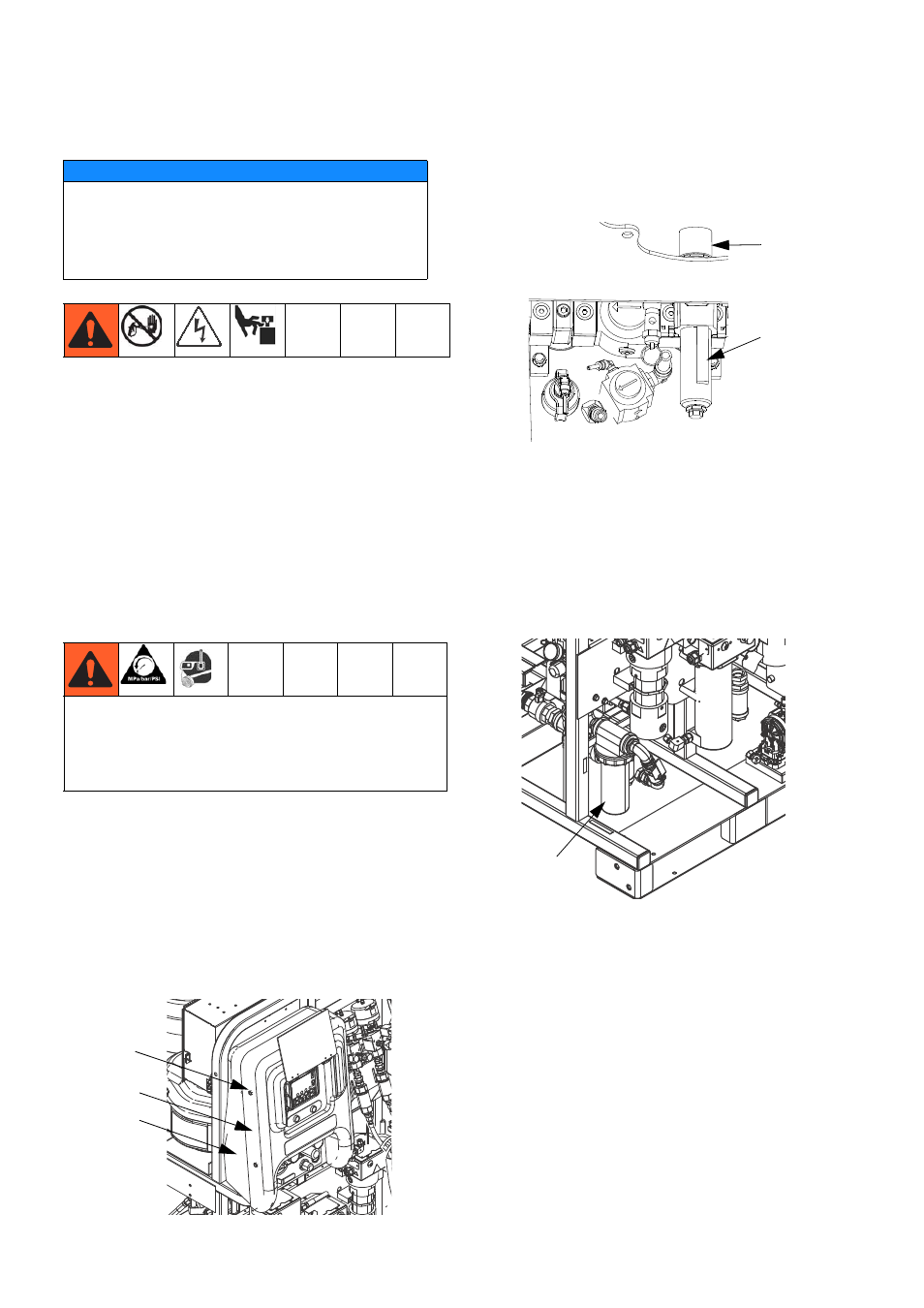

Замена фильтрующего элемента
в воздушном фильтре
В системе установлено два воздушных фильтра: впускной
фильтр регулятора давления воздуха в блоке управления
подачей воздуха и главный воздушный фильтр на входе в
коллектор. Еженедельно проверяйте фильтры и при
необходимости заменяйте фильтрующие элементы.
Замена обоих фильтров
1.
Закройте главный воздушный запорный клапан в
линии подачи воздуха и в системе. Снимите
давление в линии подачи воздуха.
Замена фильтра регулятора давления
воздуха
2.
Извлеките четыре гайки (21), а затем снимите
передний и задний кожухи (19, 20).
3.
Отвинтите корпус фильтра от впускного регулятора
(601d) давления воздуха.
4.
Извлеките и замените элемент.
5.
Надежно ввинтите корпус фильтра.
6.
Установите на место передний и задний
кожухи (19, 20) с помощью четырех гаек (21).
Главный воздушный фильтр на входе в
коллектор
2.
Отвинтите хомут корпуса фильтра от основного
входного отверстия воздушного фильтра (14).
3.
Извлеките и замените фильтрующий элемент (701a).
См. раздел Воздушный фильтр (24P899), стр. 48.
4.
Соберите корпус фильтра.
УВЕДОМЛЕНИЕ
Не используйте подъемные кольца
пневмодвигателя для подъема всей системы.
Это приведет к повреждению системы. Подъем
системы необходимо осуществлять, прилагая
усилие подъема к нижней поверхности.
Для снижения риска получения серьезных травм не
обслуживайте воздушный фильтр до тех пор, пока не
будет снято давление в линии подачи воздуха.
Извлечение корпуса воздушного фильтра под
давлением может привести к серьезной травме.
21
20
19
ti19926a1
Корпус фильтра
и сменный
r_312359_313289_15
601d
элемент фильтра
14
ti199526a1
