Элементы управления подачей
воздуха
Снятие кожухов блока управления
1.
Закройте главный воздушный запорный клапан в линии
подачи воздуха и в системе. Снимите давление в линии
подачи воздуха.
2.

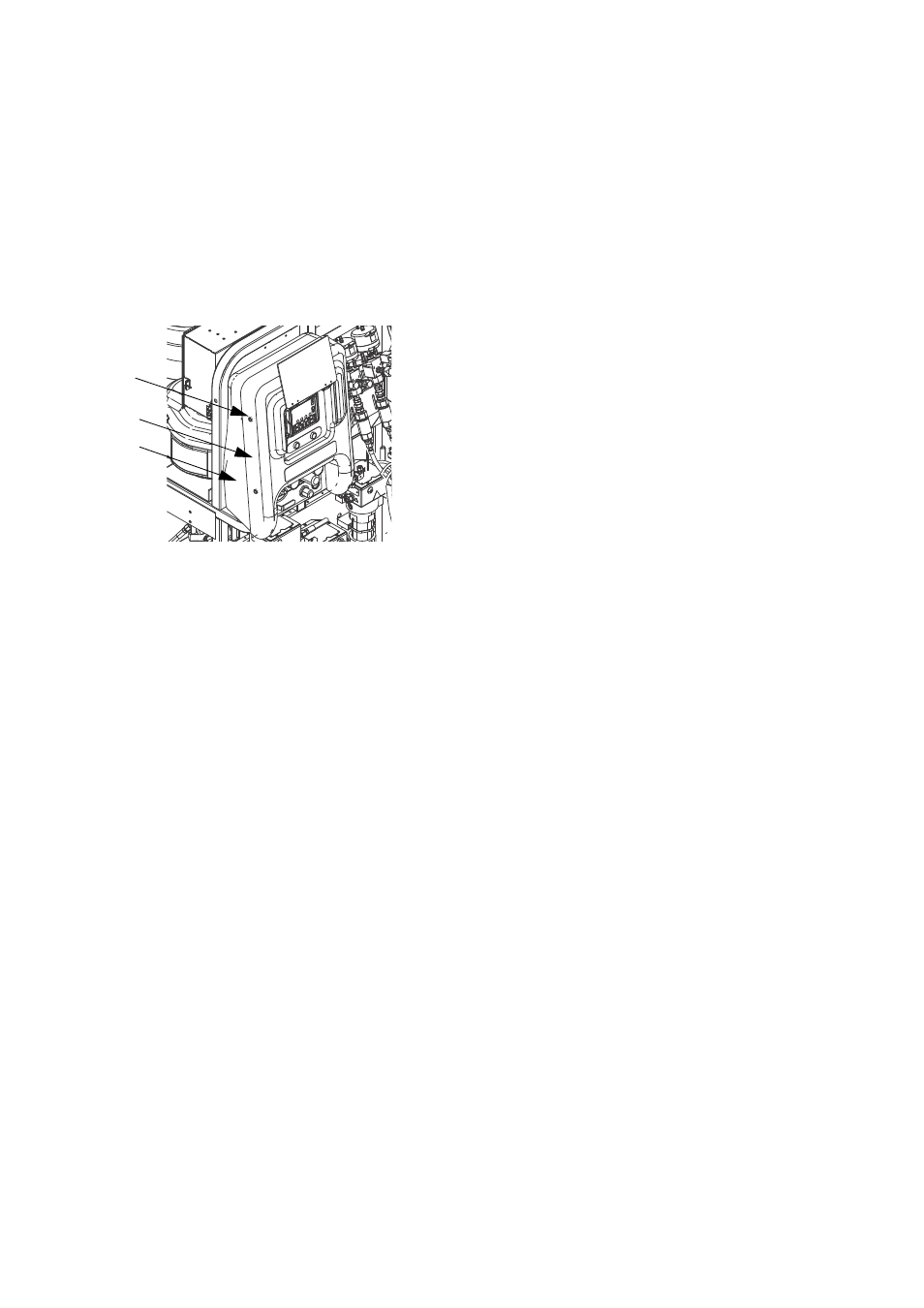

Извлеките четыре гайки (21), а затем снимите передний
и задний кожухи (19, 20).
Извлечение блока управления подачей
воздуха
1.
Снятие кожухов блока управления.
2.
Отключите линии подачи воздуха на пневматическом
моторе и линию подачи воздуха в системе.
3.
Извлеките четыре гайки (17) из передней части блока
управления подачей воздуха (18). См. стр. 35.
4.
Извлеките блок.
5.
Установите блок управления подачей воздуха на место,
выполнив описанные выше действия в обратном порядке.
Замена шарового воздушного клапана
в насосе для подачи растворителя
1.
Снятие кожухов блока управления.
2.
Отключите линии подачи воздуха на пневматическом
моторе и линию подачи воздуха в системе.
3.
Извлеките четыре гайки (17) из передней части блока
управления подачей воздуха (18). См. стр. 35.
4.
Извлеките блок.
5.
Извлеките две гайки (630) из передней части блока
управления подачей воздуха (619). См.
6.
Отсоедините линию подачи воздуха (632), ведущую
к блоку шарового клапана (626).
7.
Замените его новым блоком шарового клапана. Номер
артикула см. в разделе Модуль системы управления
подачей воздуха (255761), начиная со стр. 43.
8.
Соберите оборудование, выполнив указанные выше
действия в обратном порядке.
Замена регулятора давления воздуха
для подачи растворителя
1.
Снятие кожухов блока управления.
2.
Отключите линии подачи воздуха на пневматическом
моторе и линию подачи воздуха в системе.
3.
Извлеките четыре гайки (17) из передней части блока
управления подачей воздуха (18). См. стр. 35.
4.
Извлеките блок.
5.
Извлеките гайку регулятора (631) и отсоедините линии
подачи воздуха (632, 633), ведущие к регулятору (625).
См.
6.
Извлеките блок регулятора и установите вместо него
новый. Номер артикула см. в разделе Модуль системы
управления подачей воздуха (255761), начиная со
стр. 43.
7.
Соберите оборудование, выполнив указанные выше
действия в обратном порядке.
Замена регулятора давления воздуха
в системе
1.
Снятие кожухов блока управления.
2.
Отключите линии подачи воздуха на пневматическом
моторе и линию подачи воздуха в системе.
3.
Извлеките четыре гайки (17) из передней части блока
управления подачей воздуха (18). См. стр. 35.
4.
Извлеките блок.
5.
Извлеките гайку (601h) регулятора и отсоедините линию
подачи воздуха в систему.
6.
Извлеките винты из быстросменных зажимов и откройте
зажимы (601f ) на шарнире.
7.
Извлеките блок регулятора (601c) и установите вместо
него новый. Номер артикула см. в разделе Модуль
системы управления подачей воздуха (255761),
начиная со стр. 43.
8.
Соберите оборудование, выполнив указанные выше
действия в обратном порядке.
Замена регулятора давления воздуха во
впускном электромагнитном клапане
1.
Снятие кожухов блока управления.
2.
Отключите линии подачи воздуха на пневматическом
моторе и линию подачи воздуха в системе.
3.
Извлеките четыре гайки (17) из передней части блока
управления подачей воздуха (18). См. стр. 35.
4.
Извлеките блок.
21
20
19
