Эксплуатация модуля DataTrak
30
313691L
Замена аккумулятора или предохранителя модуля DataTrak
Замена аккумулятора
1. Отвинтите кабель от задней поверхности блока
язычкового переключателя. См. Р
2. Извлеките кабель из двух кабельных зажимов.
3. Снимите модуль DataTrak с кронштейна. См. Р
Переместите модуль с прикрепленным кабелем в
безопасное помещение.
4. Для получения доступа к аккумулятору извлеките
два винта на задней стороне модуля.
5. Отсоедините отработанный аккумулятор и замените
его новым утвержденным аккумулятором. См. Р
Замена предохранителя
1. Извлеките винт, снимите металлическую полосу и
пластмассовый держатель.
2. Извлеките предохранитель из платы.
3. Замените его новым предохранителем.
Аккумулятор и предохранитель должны заменяться в
безопасном месте.
Для замены используйте только указанные ниже
утвержденные аккумуляторы. Использование
неутвержденного аккумулятора приведет к
аннулированию гарантии Graco и допусков FM и Ex.
•
Литиевый аккумулятор Ultralife № U9VL
•
Щелочной аккумулятор Duracell № MN1604
•
Щелочной аккумулятор Energizer № 522
•
Щелочной аккумулятор Varta № 4922
Для замены используйте только утвержденные
компанией Graco предохранители. Закажите
арт. № 24C580.

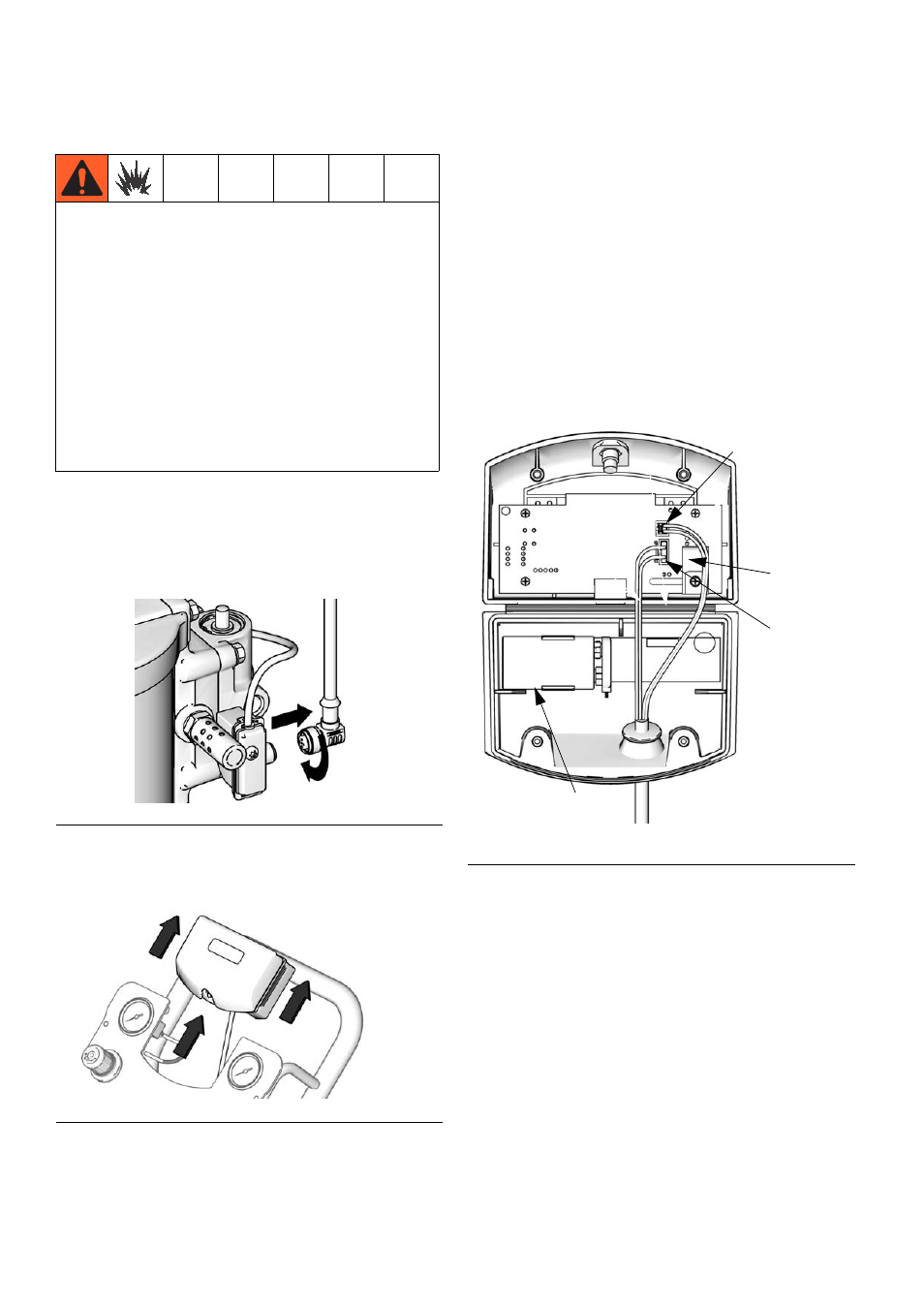

Р
ИС
. 11. Отсоединение модуля DataTrak
Р
ИС
. 12. Извлечение модуля DataTrak
ti11992a
ti11884a
Р
ИС
. 13. Расположение аккумулятора модуля и
предохранителя DataTrak
ti11994a
Аккумулятор
Соединение
кабеля
электромагнита
Соединение
кабеля
сенсора
Предохранитель
