Настройка
Аппараты для работы при температуре
окружающей среды
1. См. Р
. 1. Прикрепите синий шланг подачи
жидкости (Z) к выходу фильтра (F).
2. Прикрепите правый резьбовой конец воздушного
шланга (AA) к регулятору подачи воздуха в пистолет
(T).
3. Прикрепите левый резьбовой конец воздушного
шланга (AA) к шлангу с оплеткой для подачи воздуха (L).
4. Прикрепите другой конец шланга с оплеткой для
подачи воздуха (L) к впускному воздушному
отверстию в основании пистолета.
5. Подключите вертлюг пистолета (J) к впускному
отверстию подачи жидкости.
6. Прикрепите другой конец синего шланга подачи
жидкости (Z) к шлангу с оплеткой для подачи
жидкости (K).
7. Прикрепите другой конец шланга с оплеткой для
подачи жидкости (K) к вертлюгу пистолета (J).
8. Нанесите защитное покрытие на оба стекла манометра
регулятора.
9. Убедитесь в том, что фитинги всасывающего шланга
затянуты накрепко.
Аппараты с подогревом
Электрические соединения при настенном монтаже.
Следуйте всем указаниям и требованиям, приведенным
в руководстве 309524 по эксплуатации нагревателя
Viscon HP.
Проводка при установке на тележке в опасных
помещениях. Нагреватель оборудован фитингом,
предназначенным для подключения проводки в
опасных помещениях. Следуйте всем указаниям и
требованиям, приведенным в руководстве 309524 по
эксплуатации нагревателя Viscon HP. Не используйте
поставляемый электрический шнур, который
предназначен только для работы с проводкой,
пригодной для безопасных помещений.
Проводка при установке на тележке в безопасных
помещениях. См. Р
. 4. Замените установленный
фитинг втулкой (80), поставляемой в отсоединенном
состоянии. Прикрепите втулку разгрузки натяжения (79).
Следуйте всем указаниям, приведенным в руководстве
309524 по эксплуатации нагревателя Viscon HP, и
подключите прилагаемый электрический шнур (78)
120 В или приобретаемый пользователем шнур для
работы с напряжением 240 В.
.
Доступ к электрическому корпусу.
Для обеспечения более легкого доступа к винтам на
крышке электрического корпуса наклоните нагреватель
по направлению от насоса.
Нагреватель Viscon HP должен быть установлен
квалифицированным электриком в соответствии
со всеми местными правилами и инструкциями.
Р
ИС

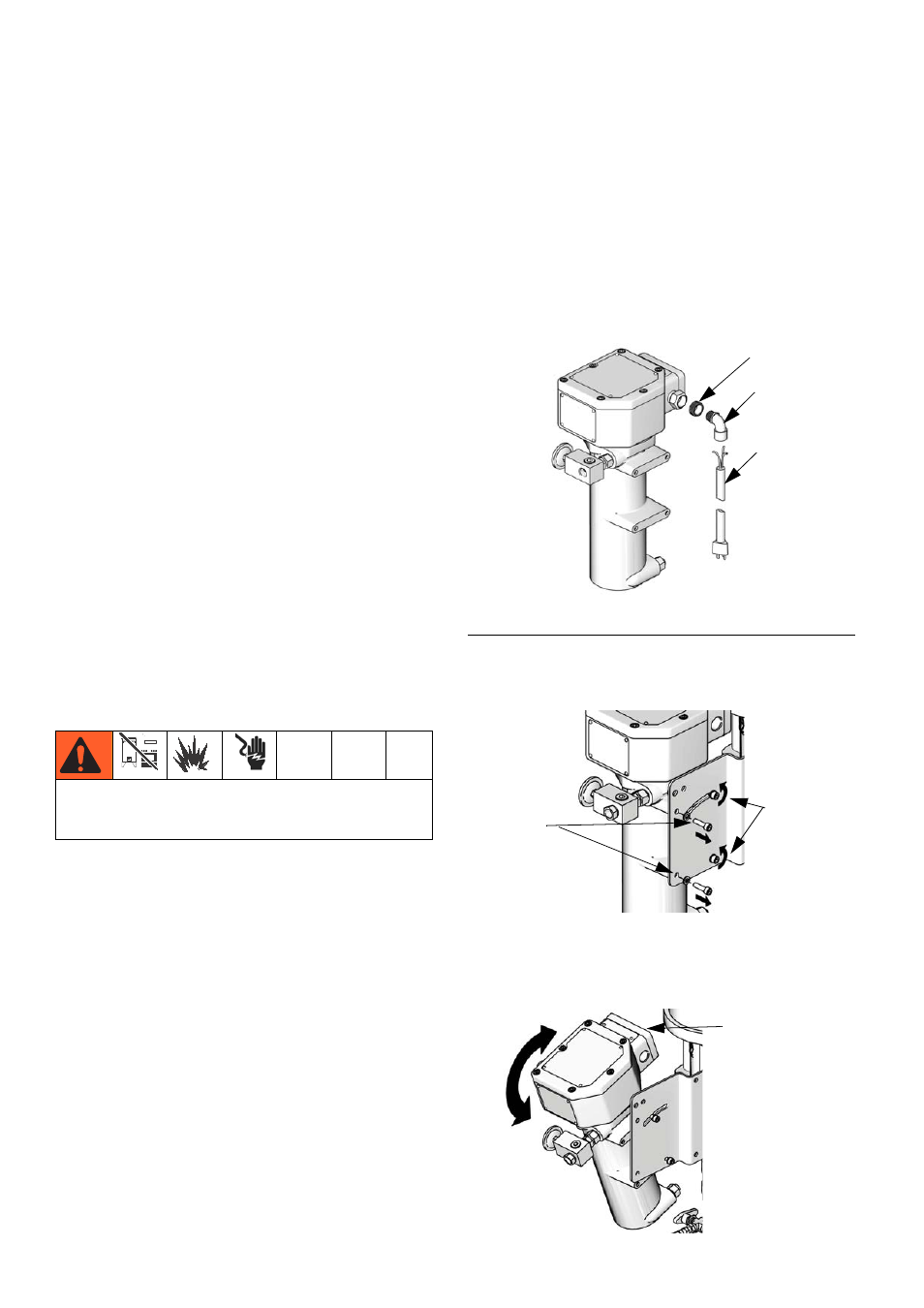

. 4. Проводка при монтаже на тележке в
безопасной среде
78
79
80
ti13261a
(только 120 В)
Извлеките
два внешних
винта
кронштейна
нагревателя.
ti13358a
Электрический
корпус
ti13359a
Ослабьте два
внутренних
винта
кронштейна
нагревателя.
