Ремонт
3A1509G 17
2. Затяните стопорную гайку (13). Затягивать
следует с усилием 65–75 футо-фунтов
(88–102 Н•м).
3. Расположите отверстие в поршневом штоке
на одной линии с отверстием в стержне
пневмодвигателя. Вставьте штифт
(18) с помощью отвертки.
4. Установите на место фиксирующую пружину
(19), которой накрывается штифт.
5. Наполните колпачок щелевой
герметизирующей гайки жидкостью Graco
для щелевых уплотнений (TSL) во избежание
ее преждевременного износа.

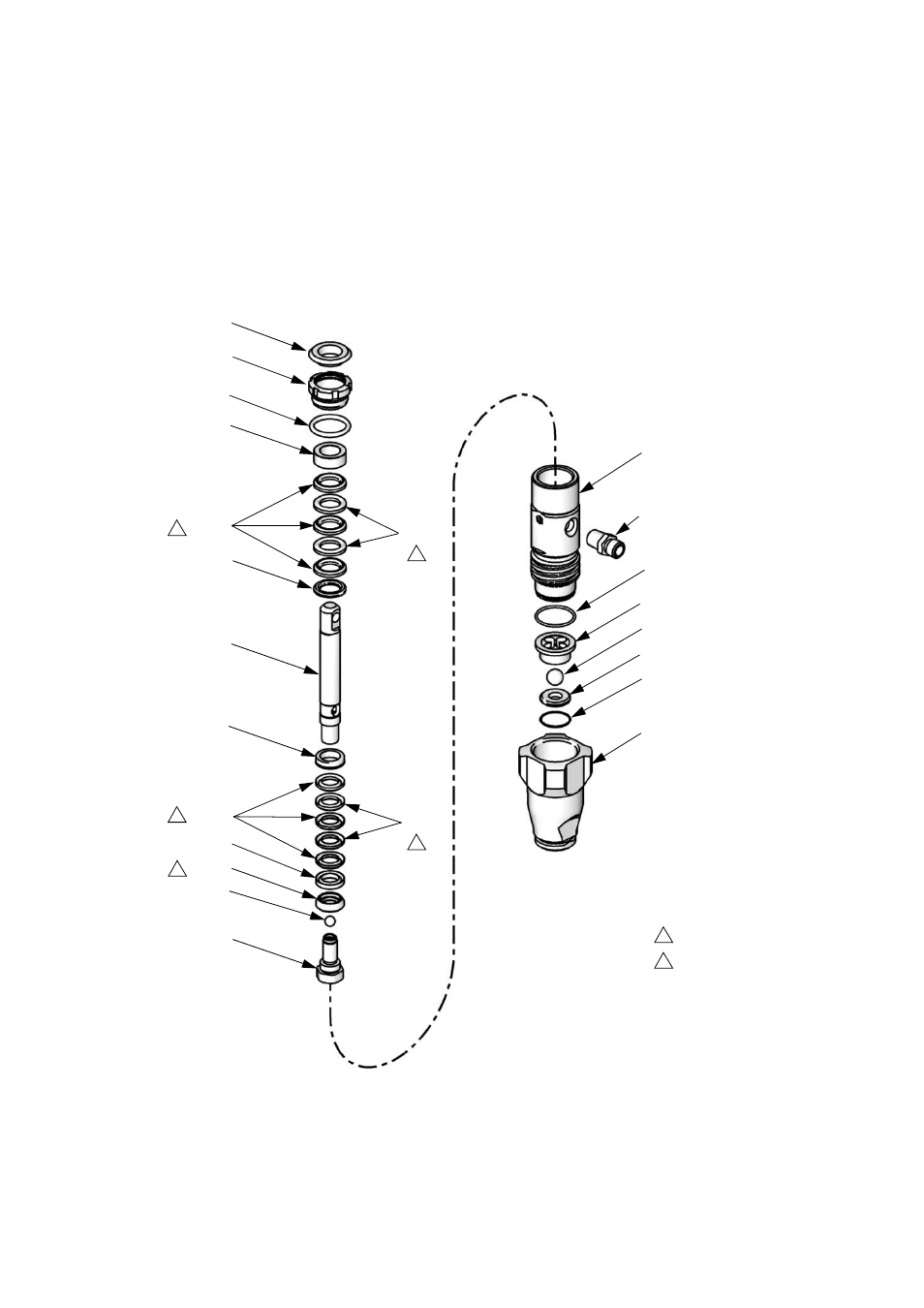

Р ИС . 7. Поршневой насос
TI16131a
119
125‡
117
❖
116‡
❖
110
113‡
‡123
‡102
‡106
103
‡112
107‡
111‡ ❖
109 ❖
‡122
‡121
‡120
‡114
105
124
‡104
‡126
15
1
Кромки направлены вниз.
Кромки направлены вверх.
1
2
1
1
2
2
