Эксплуатация
12 3A1509G
Регулировка формы распыла
ПРИМЕЧАНИЕ. Данную процедуру можно
производить только при использовании
пневматических пистолетов-распылителей.
1. См. Р ИС . 4. Заблокируйте регулятор формы
распыла, повернув ручку (AA) по часовой
стрелке (IN) до упора. Благодаря этому
ширина распыла будет максимальной.
2. См. Р ИС . 5. Установите давление распыляемого
воздуха приблизительно на 5 фунтов/кв. дюйм
(35 кПа, 0,35 бар). Проверьте форму распыла.
Затем медленно и постепенно увеличивайте
давление воздуха до тех пор, пока пистолет
не освободится от отходов, которые приобретут
желаемую форму распыла. Давление воздуха
на входе в пистолет не должно превышать
100 фунтов/кв. дюйм (0,7 МПа, 7 бар).
3. См. Р ИС . 4. Для сужения формы распыла
следует повернуть ручку регулятора (AA)
против часовой стрелки (OUT). Если форма
распыла сузилась недостаточным образом,
можно немного увеличить давление воздуха
на входе в пистолет или использовать сопло
другого размера.
Окончание работы
Выполните инструкции, приведенные в разделе
Процедура сброса давления, стр. 10.
Во избежание высыхания жидкости на штоке
следует промывать насос по окончании работы.
См. раздел Промывка насоса, стр. 13.

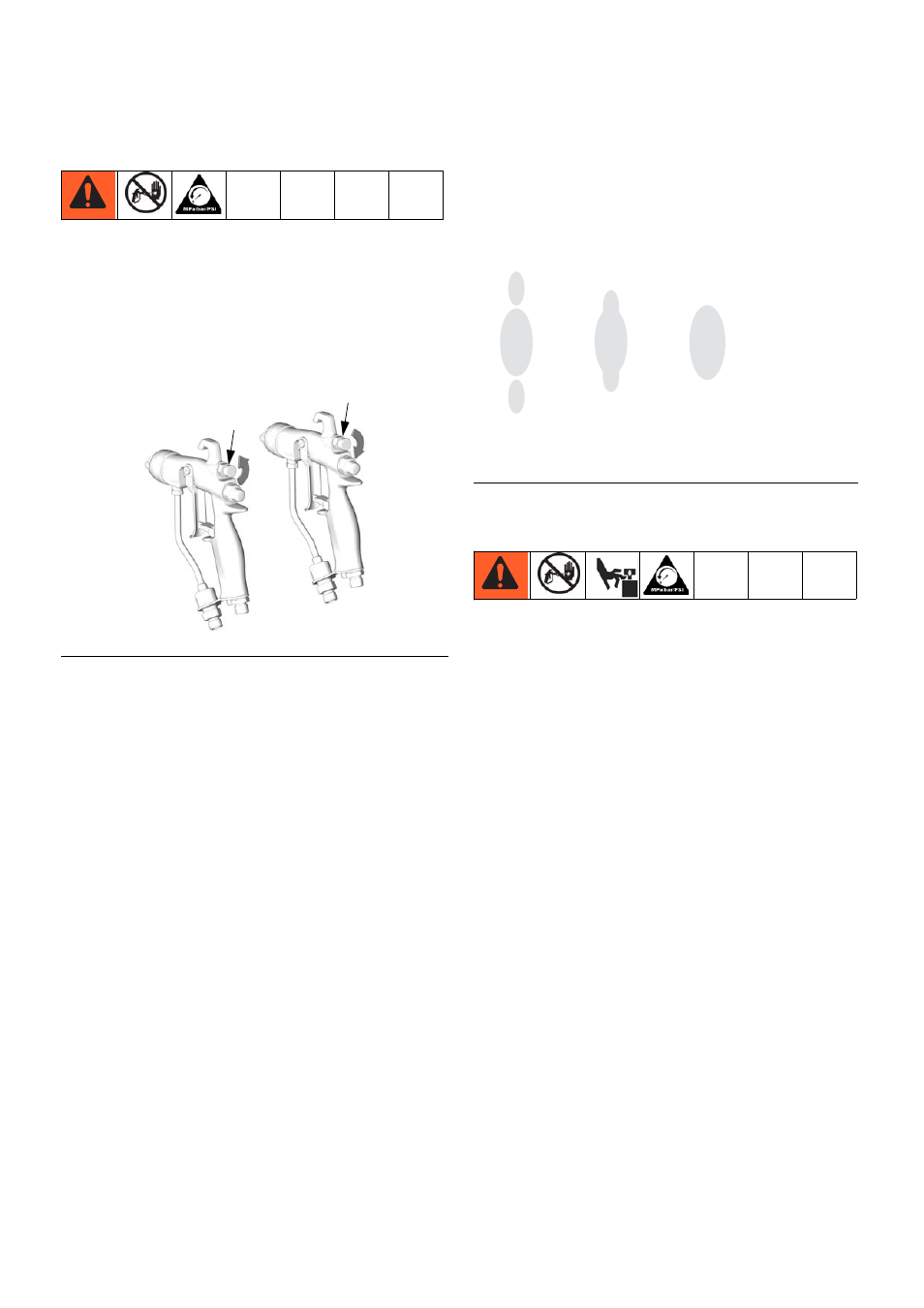

Р ИС . 4. Ручка регулятора формы распыла
ti6559A
OUT (сужение
распыла)
IN
(расширение
распыла)
AA
AA
Р ИС . 5. Недостатки форм распыла
нет
воздуха
слишком мало
воздуха
достаточно
воздуха
TI0792A
