Обслуживание

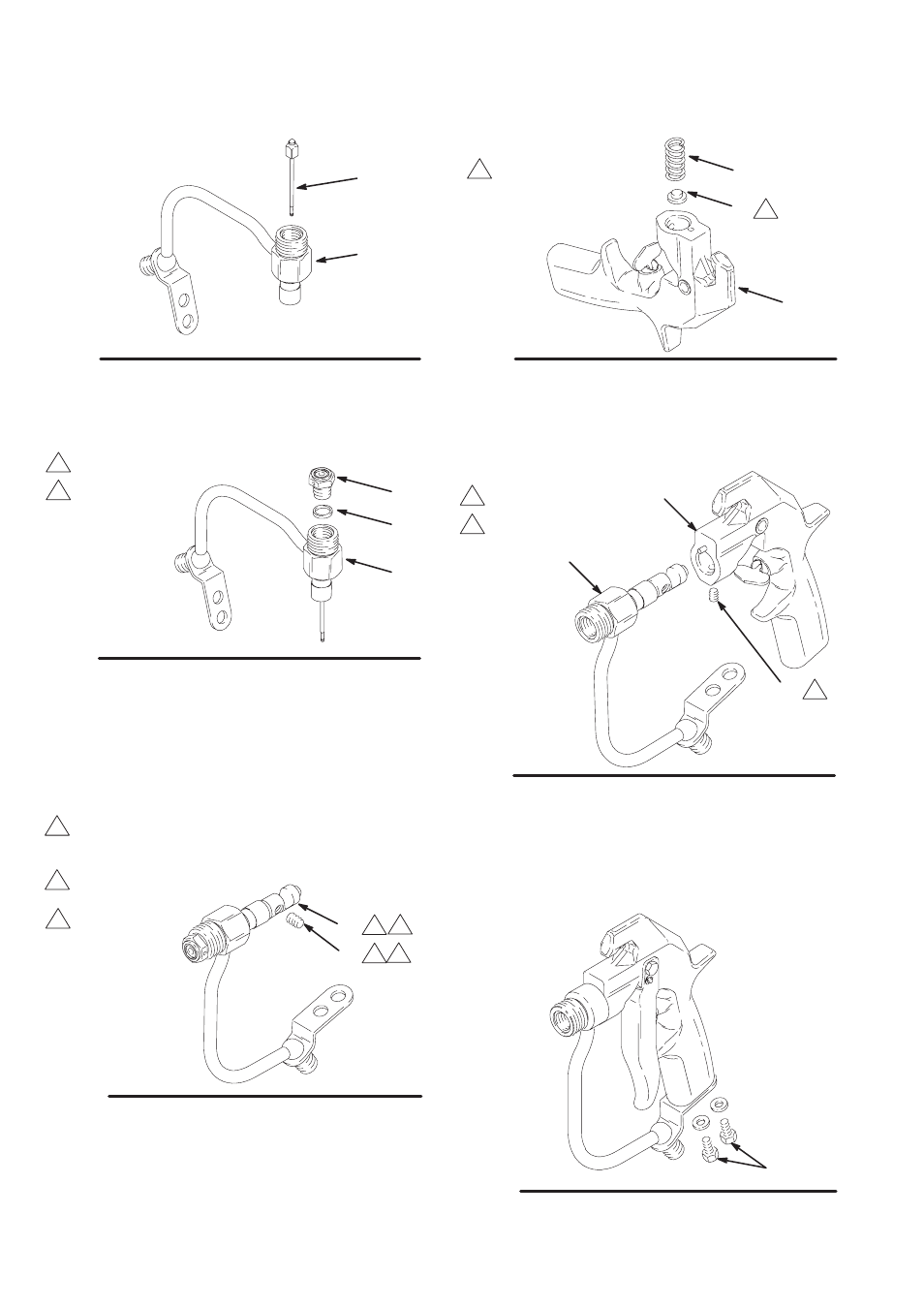

Рис. 14

2c

22

03676

2. Нанесите тонкий слой смазки на малый конец иглы

(2c), а затем вставьте его в большой конец корпуса

для жидкости (22).

Рис. 15

1

2b

2a

22

Нанесите смазку на резьбы

2

Затяните с моментом

затяжки 27-34 Нм

03977

3. Установите прокладку (2b) на седло клапана (2a).

Нанесите смазку на резьбы седла клапана (2a).

Вкрутите седло клапана в корпус для жидкости

(22). Затяните с моментом затяжки 27-34 Нм.

См. Рис. 15.

04729

Рис. 16

2

1

16

17

Нанесите тонкий слой средства LoctiteR;

Попеременно и равномерно затяните

с моментом затяжки 2,8-3,4 Нм

Седло напротив стержня иглы

1

2

3

Заполните пустоту

вазелином

3

3

4. Установите направляющую пружины (16) и наложите

ее на иглу. Немного вкрутите оба установочных винта

(17) в направляющую пружины, а затем попеременно

и равномерно затяните установочные винты с

моментом затяжки 1,1-1,6 Нм. Заполните пустоты

установочных винтов вазелином.

Рис. 17

1

Нанесите смазку

на эту сторону

1

20

19

1

03979

5. Если пружина (19) была вынута, то нанесите смазку

на устройство натяжения пружины (20) и установите

пружину. Опустите этот узел внутрь корпуса

ïèñòîëåòàĆðàñïûëèòåëÿ (1). См. Рис. 17.

04736

Рис. 18

1

2

Затяните с моментом

затяжки 3,4-4,5 Нм

Заполните пустоту вазелином

2

1

22

15

6. Вдвигайте корпус для жидкости (22) на корпус

ïèñòîëåòàĆðàñïûëèòåëÿ (1) до его полной посадки.

Затяните установочные винты (15) с моментом

затяжки to 3,4-4,5 Нм. Заполните пустоты

установочных винтов вазелином. См. Рис. 18.

Рис. 19

24

04733

7. Вкрутите винты (24). См. Рис. 19.
