308491
10
Обслуживание
Для снижения риска серьезной травмы от инъекции
жидкости или разбрызгивания, всегда выполняйте
Правила сброса давления на стр. 5 перед
обслуживанием ïèñòîëåòàĆðàñïûëèòåëÿ.
ПРЕДУПРЕЖДЕНИЕ
Замечания по ремонту
Игла и седло доступны только в составе комплекта,
который включает в себя позиции с 2a ïî 2e.
Стандартный комплект игл и седел, 237398, имеет
номер 090, отштампованный на игле и седле.
Комплект игл и седел без диффузора, 237260, имеет
номер 125, отштампованный на игле и седле. Он
рекомендуется для использования вместе с мастиками,
герметиками и другими высоковязкими материалами,
которые имеют наполнители и не могут пройти через
стандартный диффузор седла.
Используйте высококачественную, универсальную
смазку там, где указано ее применение.
Разборка
ПРИМЕЧАНИЕ: При замене только иглы и седла, шаги
4 и 5 не требуются. Однако их удаление даст
возможность более тщательной очистки ïèñòîëåòàĆ
распылителя.
1. Сбросьте давление.

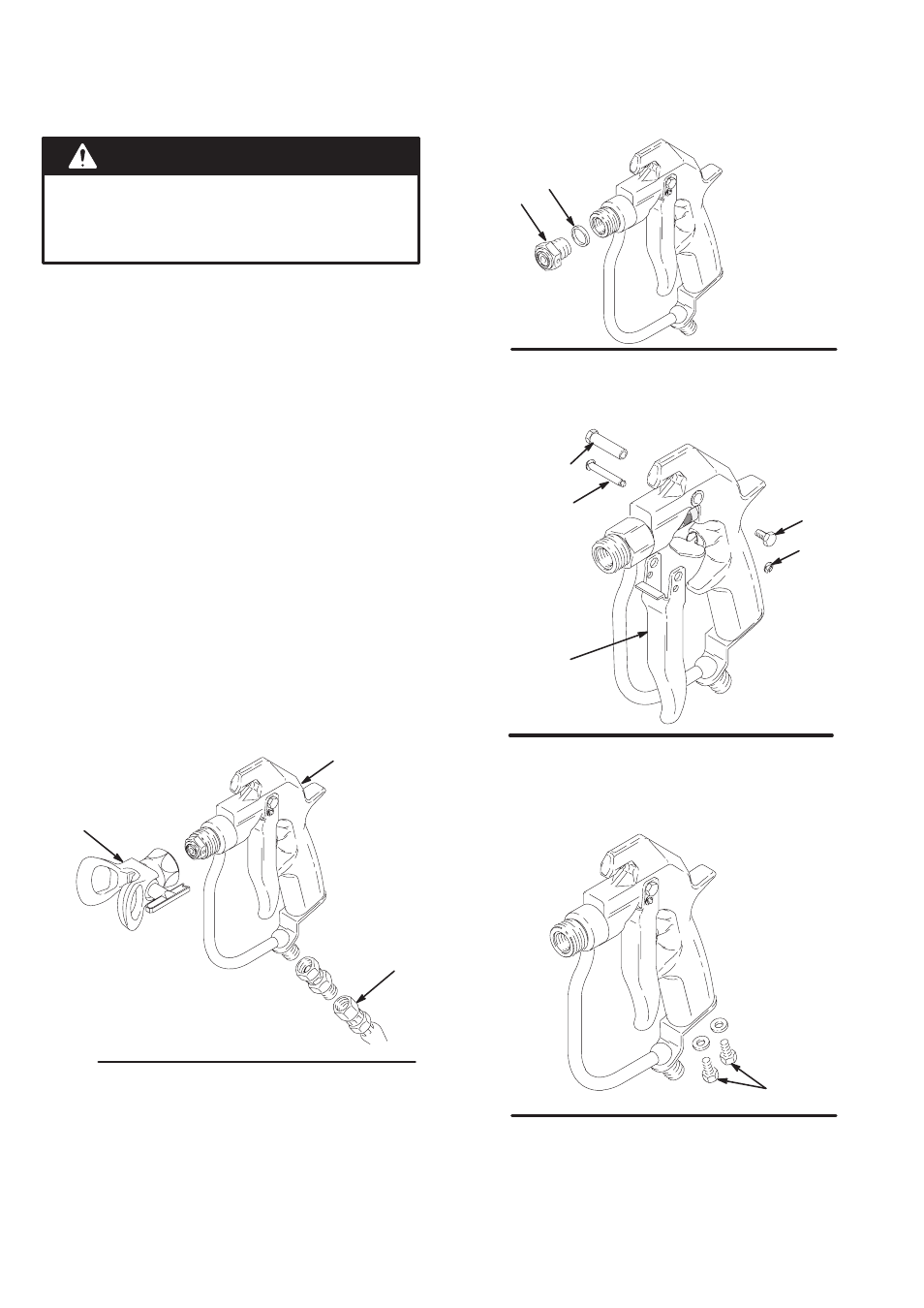

Рис. 6
30
21
A
04731
2. Отсоедините шланг для жидкости (A). Снимите
защитную насадку наконечника (30). Выкрутите
винт пружины (21) примерно на 7 мм для сброса
давления пружины. См. Рис. 6.
Рис. 7
2a
2b
03969
3. Выкрутите седло клапана (2a). Выньте прокладку
(2b). См. Рис. 7.
Рис. 8
29
28
27
18
25
04732
4. Выньте один eĆîáðàçíûé зажим (27). Вытащите
штифт (18). Выньте винт (29), палец шарнира (28)
и курок (25). См. Рис. 8.
Рис. 9
24
04733
5. Выкрутите винты (24). См. Рис. 9.
