Настройка
3A1757B
9

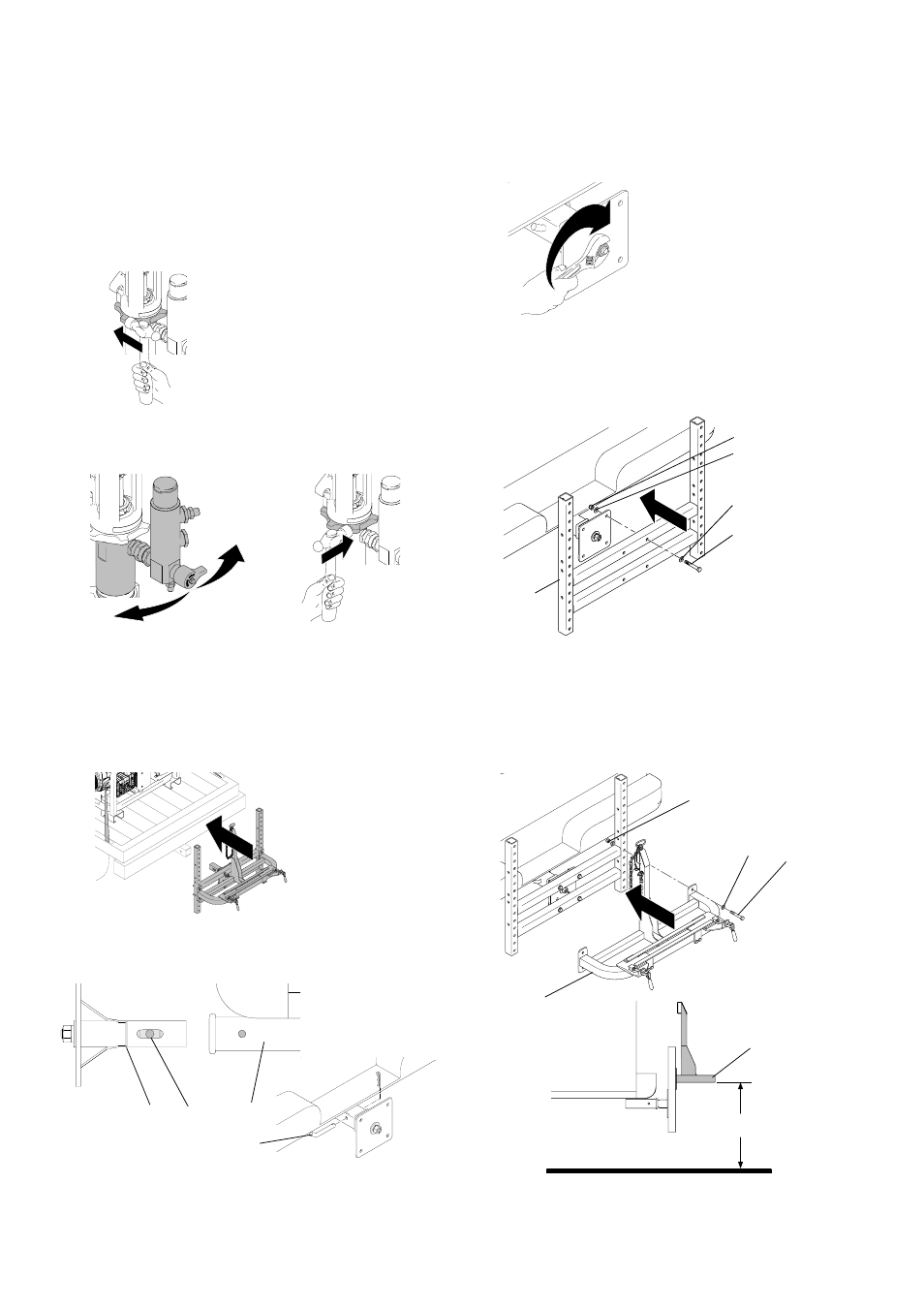

Ориентация фильтра
После монтажа и фиксации устройства RoadPak на
транспортном средстве по желанию установите блоки
фильтра.
1.
Воспользуйтесь молотком, чтобы ослабить большую
контргайку на насосном блоке.
2.
Поверните блок фильтра в соответствующее
положение и воспользуйтесь молотком, чтобы
затянуть контргайку и зафиксировать блок на месте.
Установка консоли пистолета-
распылителя на кронштейн
Установка односцепного монтажного
кронштейна (24G626) (опция 1)
1.
Установите сцепной вставной кронштейн (A) на раму
(C). Убедитесь, что сцепной штырь (B) прошел сквозь
отверстие стяжного штока (D).
2.
Затягивайте гайку, пока сцепной вставной
кронштейн не будет надежно прикреплен к раме без
зазора между двумя деталями.
3.
Зафиксируйте кронштейн регулировки высоты (303)
на сцепном вставном кронштейне с помощью болтов
(312), шайб (307) и гаек (315). Убедитесь, что
кронштейн регулировки высоты установлен на одном
уровне.
4.
Зафиксируйте кронштейн для укладки (302) на
кронштейне регулировки высоты (303) с помощью
болтов (312), шайб (307) и гаек (315). Разместите
нижнюю часть кронштейна для укладки на
расстоянии 21—25 дюймов (53—63 см) от земли.
Убедитесь, что кронштейн установлен на одном
уровне.
ti16782a
ti16784a
ti16783a
ti15839a
ti15955a
ti16648a
A
C
D
B
ti16785a
ti15956a
315
307
307
312
303
ti15957a
21—25 дюймов
(53—63 см)
302
315
302
307
312
