Узкая ориентация – Инструкция по эксплуатации Graco RoadLazer RoadPak
Страница 10
Настройка
10
3A1757B
Установка монтажного кронштейна
устройства RoadPak (24G627) (опция 2)
ПРИМЕЧАНИЕ. Обрезка монтажных кронштейнов для
устройства RoadPak и их крепление болтами сквозь
кузов к раме транспортного средства — это
дополнительная опция к указанным ниже способам
монтажа.
Узкая ориентация

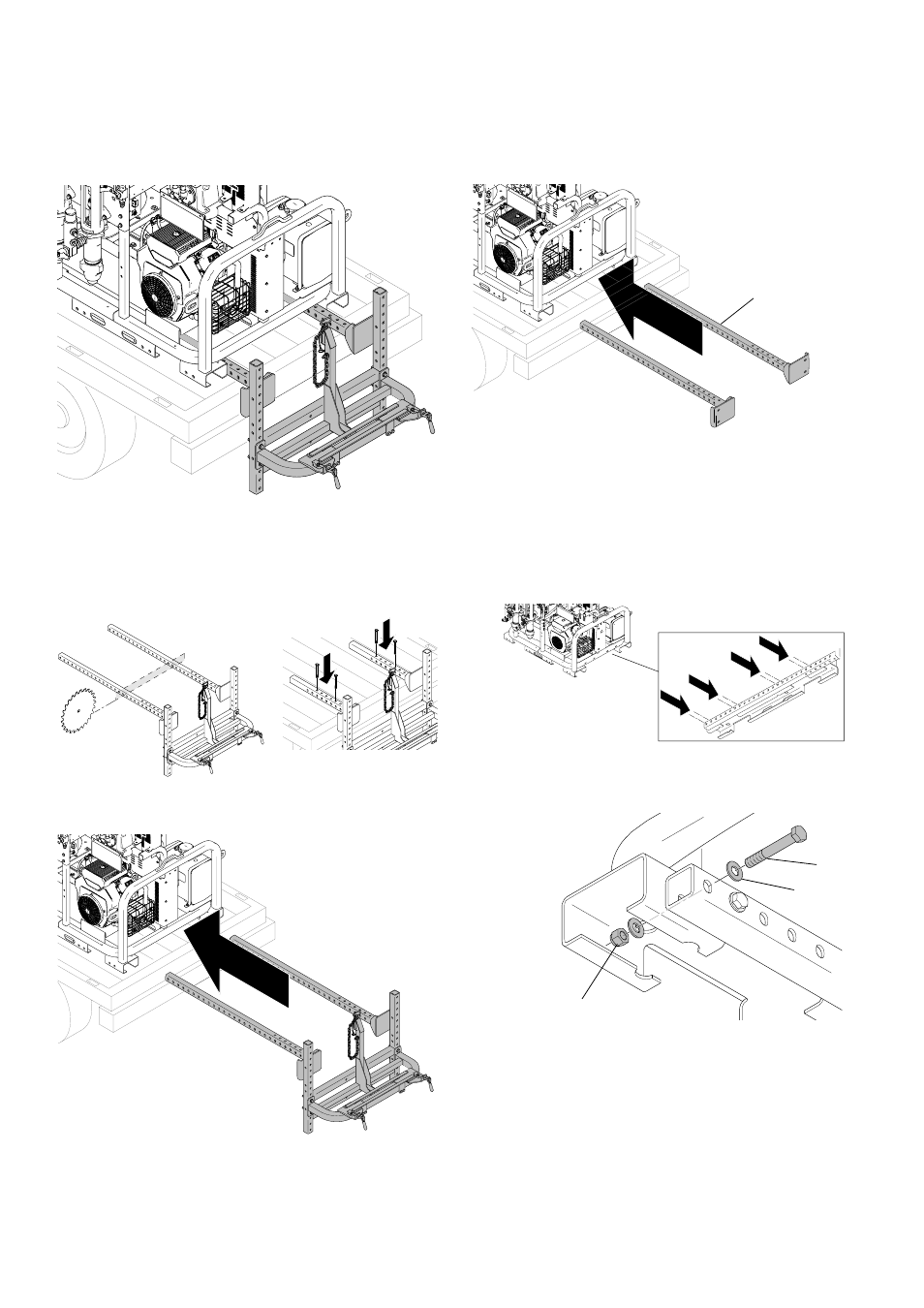

1.
Вставьте монтажные кронштейны для устройства
RoadPak (304) между двух направляющих в раме,
предназначенных для вилочного погрузчика.
2.
В зависимости от местоположения устройства
RoadPak на транспортном средстве определяются
отверстия для болтового крепления в раме RoadPak.
Для каждого монтажного кронштейна существует 8
возможных монтажных отверстий. Выполните
фиксацию хотя бы в двух отверстиях с каждой
стороны.
3.
Затяните вручную болты (312), гайки (315) и шайбы
(307) в местах монтажа.
ti16441a
ti16661a
ti16656a
ti16917a
304
ti16659a
ti16660a
315
312
307
