Ремонт

18

332473A

Замена платы

Извлечение

1.

Извлеките

аккумулятор, стр. 17.

2.

Отсоедините два провода от разъема зарядного
устройства 12 В.

3.

Извлеките из платы шесть винтов с шестигранным
углублением под ключ. Извлеките плату из
устройства разметки.

Установка

1.

Установите новую плату в устройство разметки.
Вставьте в плату шесть винтов с шестигранным
углублением под ключ и затяните их.

2.

Подключите провод отрицательного заряда
(черный) ко внешнему разъему зарядного
устройства. Подключите провод положительного
заряда (красный) ко внутреннему разъему
зарядного устройства.

3.

Установите

аккумулятор, стр. 17.

+

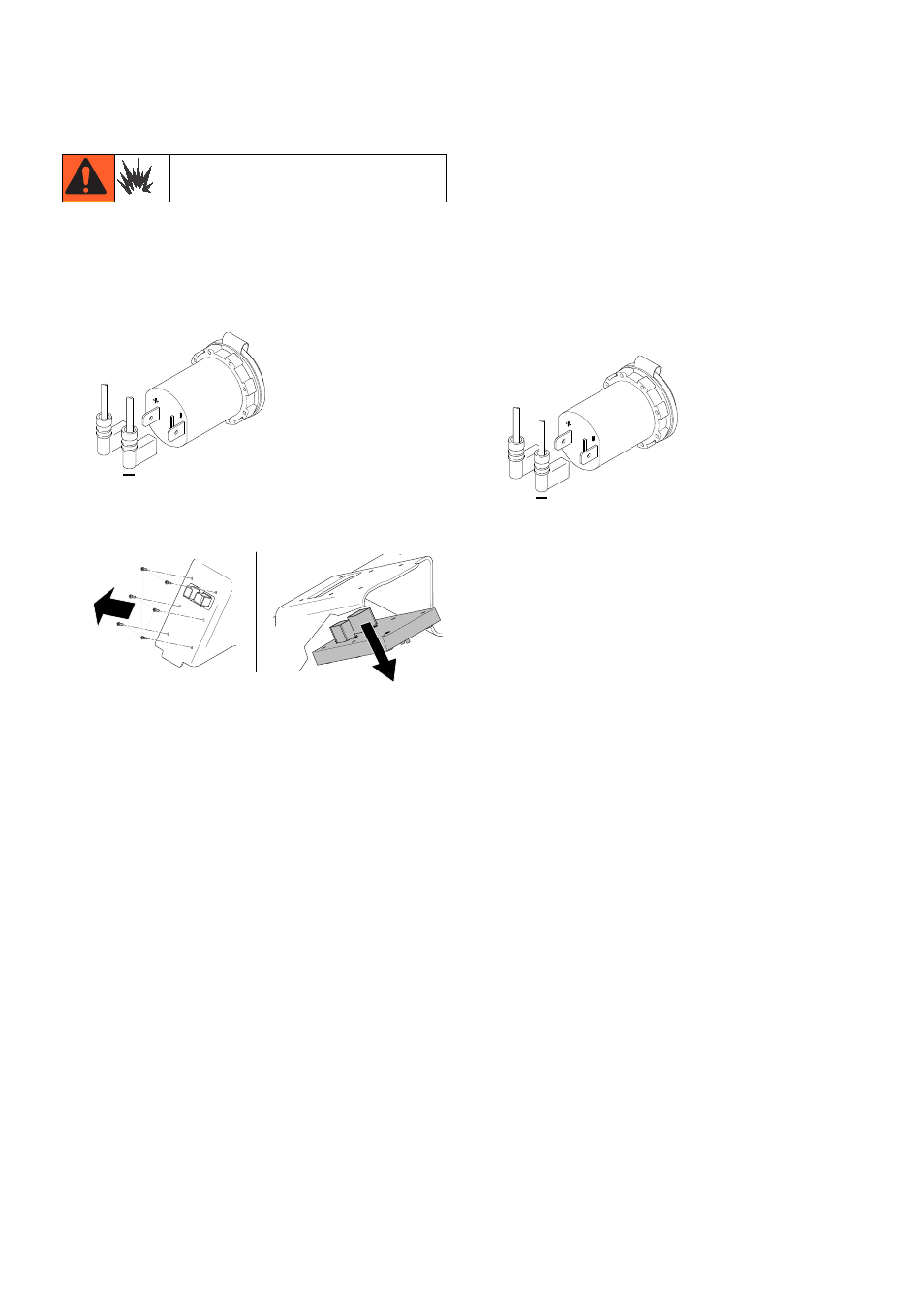

ti21371a

ti21370a

+

ti21371a
