Ремонт
332473A
15
Ремонт
Извлечение/очистка
наконечника

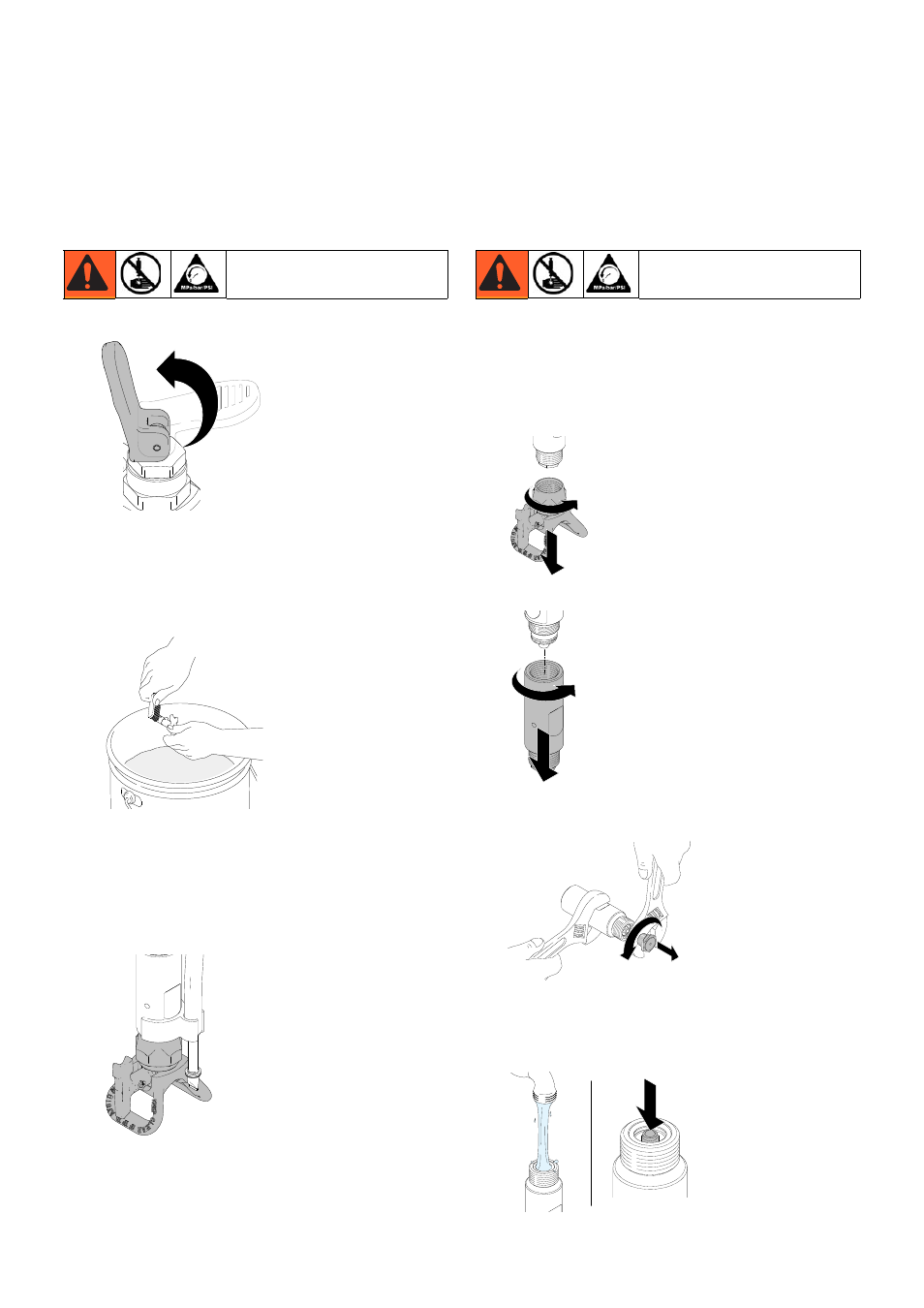

1.
Выполните
процедуру снятия давления, стр. 7.
2.
Поверните наконечник на 1/4 оборота и извлеките
его.
3.
Промойте наконечник в раковине под проточной
водой. Удалите излишний или засохший материал
щеткой или остроконечным инструментом.
4.
Выдуйте остатки материала из наконечника, подав
воздух под давлением через шланг.
ПРИМЕЧАНИЕ.
При визуальном осмотре очищенного наконечника
его отверстие должно хорошо просвечиваться.
5.
Установите наконечник обратно и переведите его в
положение распыления, как показано ниже.
Извлечение/очистка блока
Cleanshot
1.
Выполните
процедуру снятия давления, стр. 7.
2.
Извлеките дозатор материала из устройства
разметки.
3.
Снимите защитную насадку наконечника.
4.
Извлеките блок Cleanshot.
5.
Извлеките седло иглы с помощью двух гаечных
ключей.
6.
Очистите блок Cleanshot, держа его под струей воды.
Переведите тарельчатый клапан несколько раз в
открытое положение и обратно, чтобы очистить
его от лишнего или отвердевшего материала.
