Корпус привода
310893M 9
Корпус привода
Демонтаж
1. Стравите давление; Стр. 5.
2. Снимите гнездо подшипника. Прочитайте Гнездо
подшипника и соединительный стержень,
Демонтаж, Стр. 8.
3. Распылители Premium: Отверните два винта (108) и
датчик счетчика галлонов.
4. Отверните шесть винтов (38).
5. Легонько постучите вокруг корпуса привода(33)
пластмассовым молотком чтобы ослабить его. Не
перекашивая, выньте корпус привода из ведущей
шестерни. Будьте готовы удержать многосекционные
шестерни (32), которые также могу выйти.
Установка

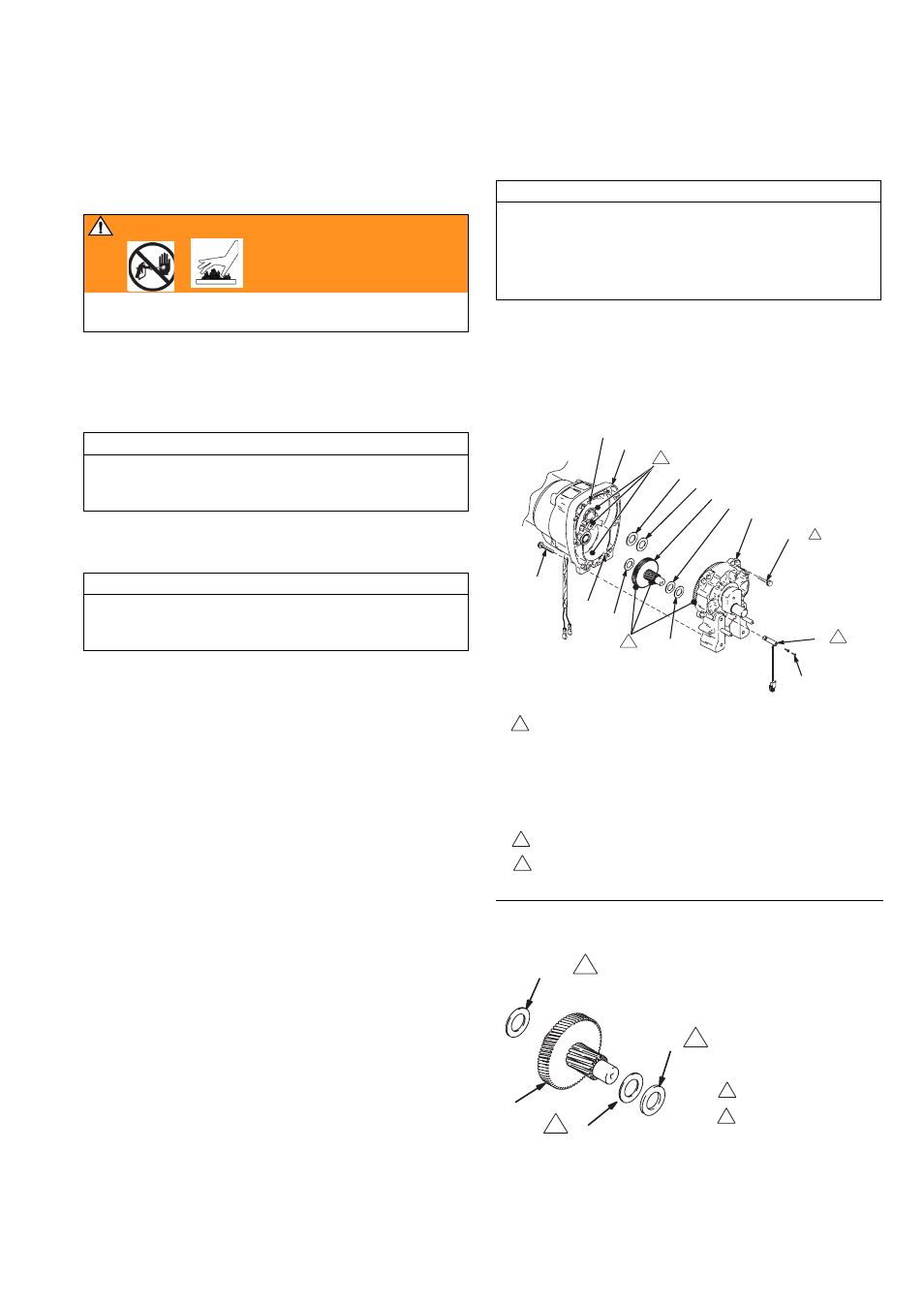

1. Р ИС . 2. Наложите всю смазку, поставленную с набором
шестеренок для замены, на зубцы и места отмеченные в
примечании 3.
2. Р ИС . 3. Убедитесь, что упорные кольца (30, 31;
5900/7900) (30, 31, 72; 3900) находятся на
многосекционной шестерни (32), а шайбы (Fig. 2; 33a,
33b), на коленчатом валу корпуса привода (33), как
показано.
3. Очистите сопряж¸нные поверхности ведущей
шестерни и корпуса привода.
4. Отцентруйте шестерни и протолкните новый корпус
привода прямо на ведущую шестерню (29) и
центровочные штифты (В).
5. Установите шесть винтов (38).
6. Прикрепите датчик счетчика галлонов (39) двумя
винтами (108) .
7. Установите гнездо подшипника. Прочитайте Гнездо
подшипника и соединительный стержень, Монтаж,
Стр.. 8.
8. Установите винты (38) в корпус привода. Затяните
одинаково до значений примечания 3 на Р
ИС . 2.
9. Установите насос. Прочитайте Поршневой насос,
Монтаж, Стр.14.
Р ИС . 3
ВНИМАНИЕ
Прочитайте об опасности подкожной инъекции, Стр. 3;
опасности ожога, Стр. 4
ОСТОРОЖНО
Модели Premium: Датчик счетчика галлонов подсоединен
к табло управления в регулировке давления. Датчик
может быть поврежден если его потянуть за провода.
ОСТОРОЖНО
Упорные кольца могут прилипнуть к смазке внутри
корпуса привода. Не теряйте их и всегда кладите их на
место.
ОСТОРОЖНО
НИКОГДА не используйте виты корпуса привода
(38), чтобы центрировать или осаживать гнездо
подшипника с ведущей шестерней. Центрируйте эти
части центровочными штифтами, чтобы избежать
преждевременного снашивания подшипника.
Р ИС . 2
"


"





TIA




B
A


3
2
1
Датчик счетчика галлонов
Заправьте смазкой 114819
GMAX II 3900: Затяните до 140 ±10 дюйм-фунт
GMAX II 5900: Затяните до 200 ±10 дюйм-фунт
GMAX II 7900: Затяните до 200 ±10 дюйм-фунт
1
TexSpray 7900HD: Затяните до 200 ±10 дюйм-фунт
(22,6 ±1,1 н./кв.м)
(22,6 ±1,1 н./кв.м)
(22,6 ±1,1 н./кв.м)
(15.8 ±1.1н/кв.м)






TIA
1
2
Медь
Сталь
