Гнездо подшипника и соединительный стержень
8
310893M
Гнездо подшипника и соединительный стержень
ПРИМЕЧАНИЕ: Привед¸нные номера, для моделей
5900 Hi-Boy. У всех деталей моделей 3900, 7900 и
Lo-Boy другие номера. Используйте номера деталей
и частей 5900 Hi-Boy, чтобы найти другие
соответствующие номера деталей и частей.
Демонтаж
1.
Стравите давление; Стр. 5.
2.

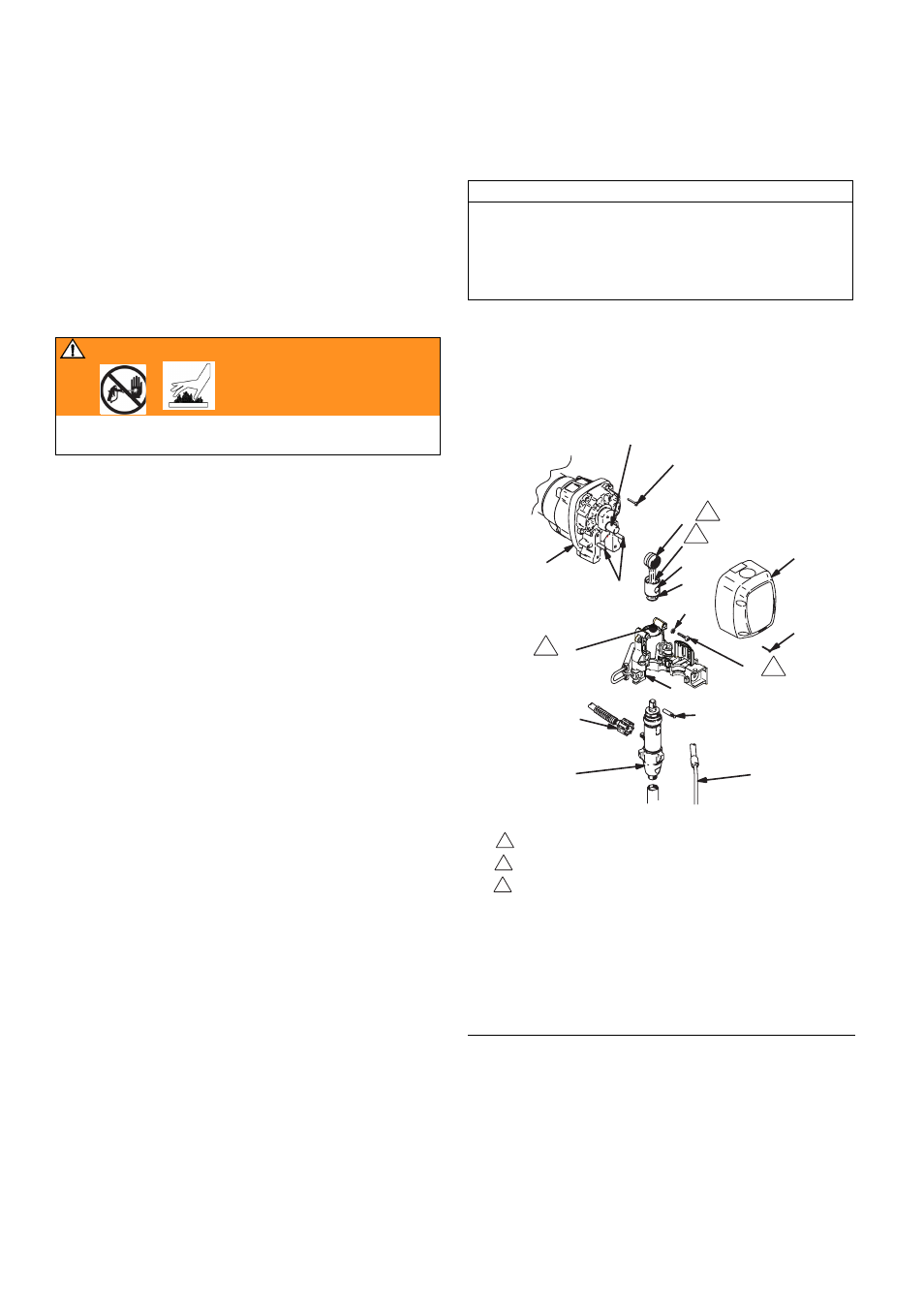

Р
ИС
. 1. Отверните четыре винта (45) и переднюю
крышку (44)
3.
Снимите насос. Прочитайте Поршневой насос,
Демонтаж, Стр. 16.
4.
Отверните четыре винта (41) и шайбы (42) из гнезда
подшипника (40).
5.
Потяните за соединительный стержень.(43) и
легонько стукните по нижнему заднему окончанию
гнезда подшипника (33) пластмассовым молотком
чтобы ослабить его в корпусе привода. Потяните
гнездо подшипника и узел соединительного стержня
из корпусе привода.
6.
Осмотрите рычаг (В) и соединительный стержень (43)
на предмет чрезмерного износа, и замените если это
требуется.
Установка
1.
Смажьте равномерно внутри бронзового подшипника
(С) в гнезде подшипника (40) моторным маслом
высокого качества. Произвольно заправьте верхний
роликоподшипник (Е), нижний подшипник (D) во
внутрь соединительного стержня (43) с
подшипниковой смазкой.
2.
Соберите соединительный стержень (43) с гнездом
подшипника (40). Опустите соединительный
стержень на сколько это возможно.
3.
Очистите сопряж¸нные поверхности подшипников и
корпусы привода.
4.
Установите соединительный стержень на одну
высоту с рычагом (В) и осторожно установите
центровочные штифты (F) в корпус привода (33) с
отверстиями в гнезде подшипника (40). Вставьте
гнездо подшипника в корпус привода или легонько
вбейте его пластмассовым молотком.
5.
Установите винты (41) и шайбы (42) в гнездо
подшипника. Затяните одинаково до значений
примечания 3 на Рис.1.
6.
Установите насос. Прочитайте Поршневой насос,
Монтаж, Стр. 14.
ВНИМАНИЕ
Прочитайте об опасности подкожной инъекции, Стр. 3;
опасности ожога, Стр. 4
ОСТОРОЖНО
НИКОГДА не используйте винты гнезда подшипника
(41), чтобы центрировать или осаживать гнездо
подшипника с корпусом привода. Центрируйте эти
части центровочными штифтами, чтобы избежать
преждевременного снашивания подшипника.
Р
ИС
. 1
&
"
%
$
#
!
TIB
3
2
1
Масло
Заправьте с подшипниковой смазкой 114819
GMAX II 3900: Затяните до 200 дюйм-фунт
GMAX II 5900: Затяните до 25 дюйм-фунт
GMAX II 7900: Затяните до 40 дюйм-фунт
TexSpray 7900HD: Затяните до 40 фунт
силы-фут (54 н./кв.м)
(54 н./кв.м)
(34 н./кв.м)
(22,6 н./кв.м)
