Ремонт оборудования
3A2505H
9
Ремонт воздушного клапана
Замена воздушного клапана целиком
1.
Остановите насос приблизительно в середине хода
поршня вниз. Выполните процедуру снятия давления,
описание которой приводится в разделе Процедура
снятия давления, стр. 8.
2.
Отсоедините воздухопроводы.
3.
См. раздел Снятие кожуха, 8.
ПРИМЕЧАНИЕ. Для замены или ремонта воздушного
клапана снимать нижний кожух не требуется.
4.
См. раздел Детали, стр. 14. Раскрутите и извлеките
винты (18). Извлеките воздушный клапан (17)
и прокладку
(16
*
◆).
5.
Инструкции по ремонту воздушного клапана
содержатся в разделе «Разборка воздушного
клапана» (см. п.1). Инструкции по установке нового
воздушного клапана начинаются с п. 6.
6.
Нанесите смазку на прокладку (16
*
◆
) нового
воздушного клапана и произведите выравнивание
прокладки на коллекторе.
7.
Нанесите смазку на пластину (10
5
◆) воздушного
клапана и установите воздушный клапан (17)
на место. Затяните винты с усилием
11–12 Н•м (95–105 футофунтов).
8.
См. раздел Прикрепление кожуха, стр. 13.
Замена уплотнений или ремонт
воздушного клапана
ПРИМЕЧАНИЕ.
•
Выпускаются комплекты уплотнений для воздушных
клапанов. Сведения о том, как заказать комплект
деталей для соответствующего насоса, см. на стр. 18.
Нужные детали отмечены символом
†
.
•
Выпускаются комплекты деталей для ремонта
воздушных клапанов. Сведения о том, как заказать
комплект деталей для соответствующего насоса, см.
на стр. 18. Нужные детали отмечены символом
◆
.
•
Выпускаются комплекты заглушек для воздушных
клапанов. Сведения о том, как заказать комплект
деталей для соответствующего насоса, см. на стр. 18.
Нужные детали отмечены символом
✠.
Разборка воздушного клапана
1.
Выполните действия 1–4 из раздела Замена
воздушного клапана целиком, стр. 9.
2.
См. Р
. 3. Раскрутите и извлеките два винта
(109
†
◆) с помощью шестигранного ключа размером
2 мм. Снимите пластину (105
◆
), колпачок (112
◆
)
и пружину (111
◆) клапана.
3.
Снимите упорные кольца (110
◆✠) с каждого конца
клапана. Снимите с концов клапана заглушки (107
✠)
с помощью поршня. Снимите с заглушек
уплотнительные кольца (106
†
✠◆).
4.
Извлеките поршень (102
◆). Снимите с каждого конца
клапана П-образные уплотнительные кольца (108
†
◆)
и извлеките из центральной части клапана узел
фиксатора (103
◆) и кулачок фиксатора (104◆).

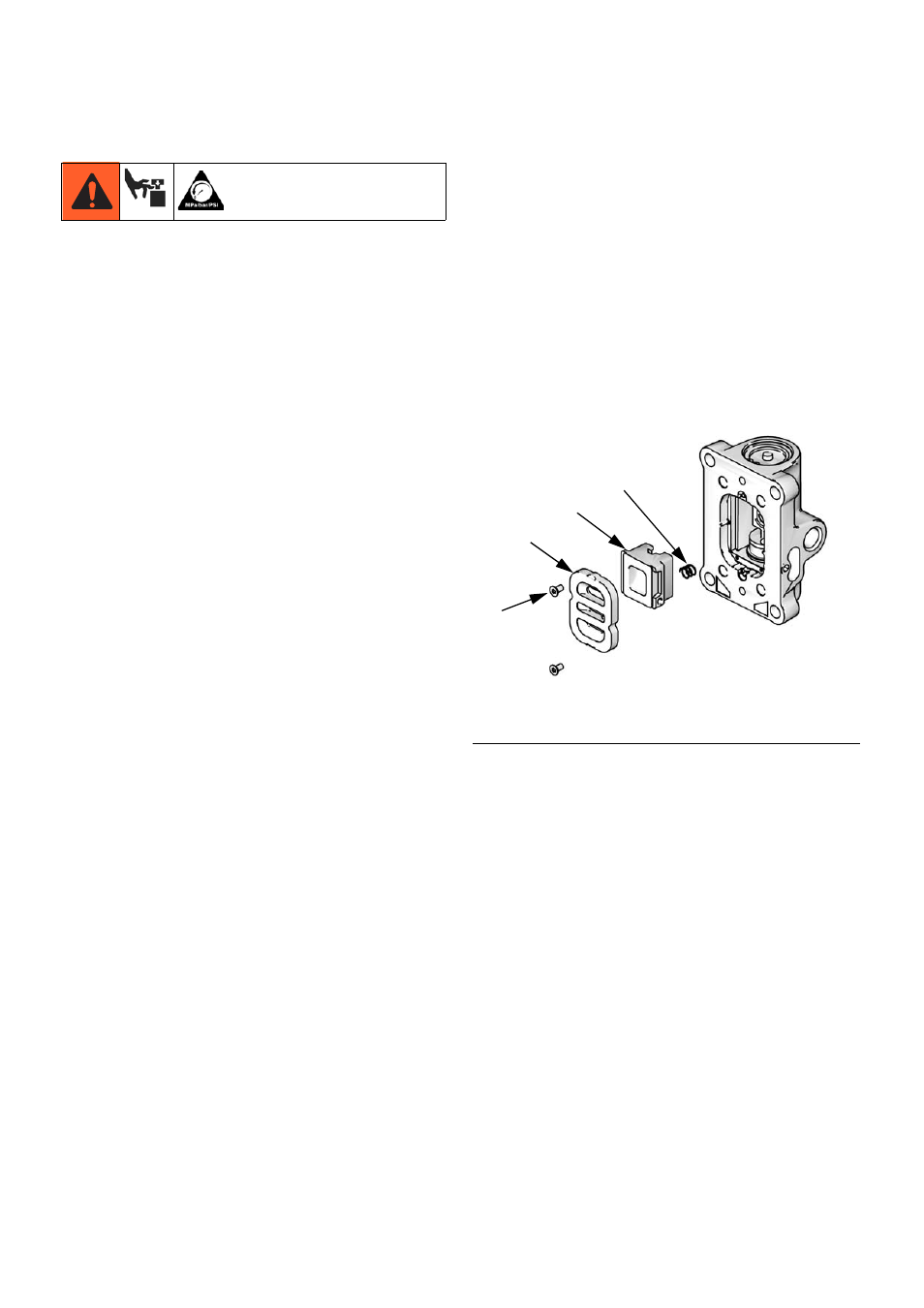

Р
ИС
. 3. Снятие пластины клапана
109
†
◆
105
◆
112
◆
111
◆
ti16499a
