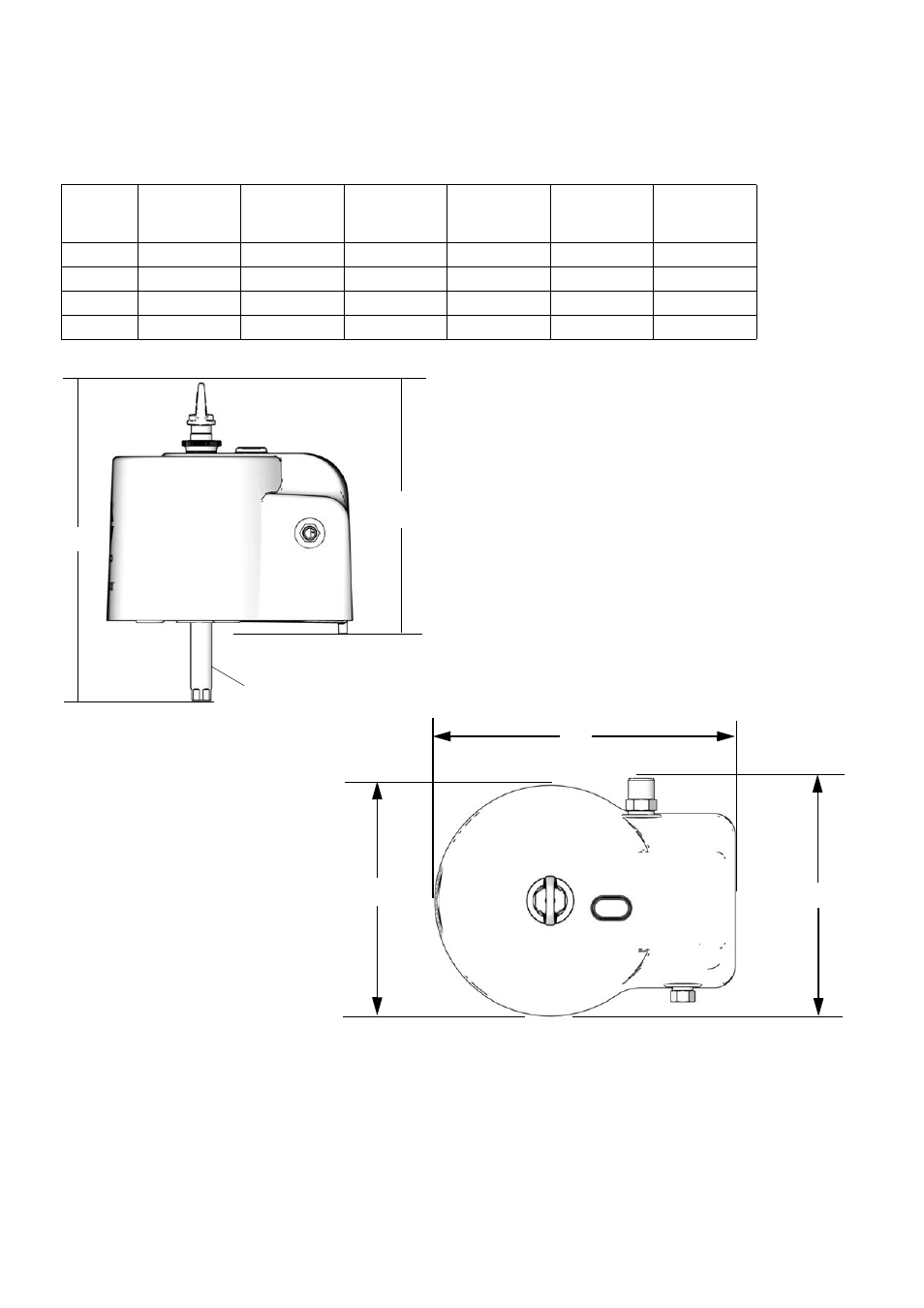

Размеры

3A2505H

19

Размеры

Модель

пневмодв

игателя

A

мм (в дюймах)

B

мм (в дюймах)

C

мм (в дюймах)

D

мм (в дюймах)

E

мм (в дюймах)

Вес

кг (в фунтах)

24G785

348 (13,7)

414 (16,3)

254 (10,0)

196 (7,7)

234 (9,2)

5,4 (12,0)

24G786

368 (14,5)

478 (18,8)

361 (14,2)

277 (10,9)

279 (11,0)

11,8 (26,0)

24G787

368 (14,5)

478 (18,8)

361 (14,2)

277 (10,9)

279 (11,0 )

14,1 (31,0)

24R491

452 (17,8)

561 (22.1)

361 (14,2)

277 (10,9)

279 (11,0)

11,8 (26,0)

B

A

C

D

E

ti16223a

ti16224a

Середина хода
