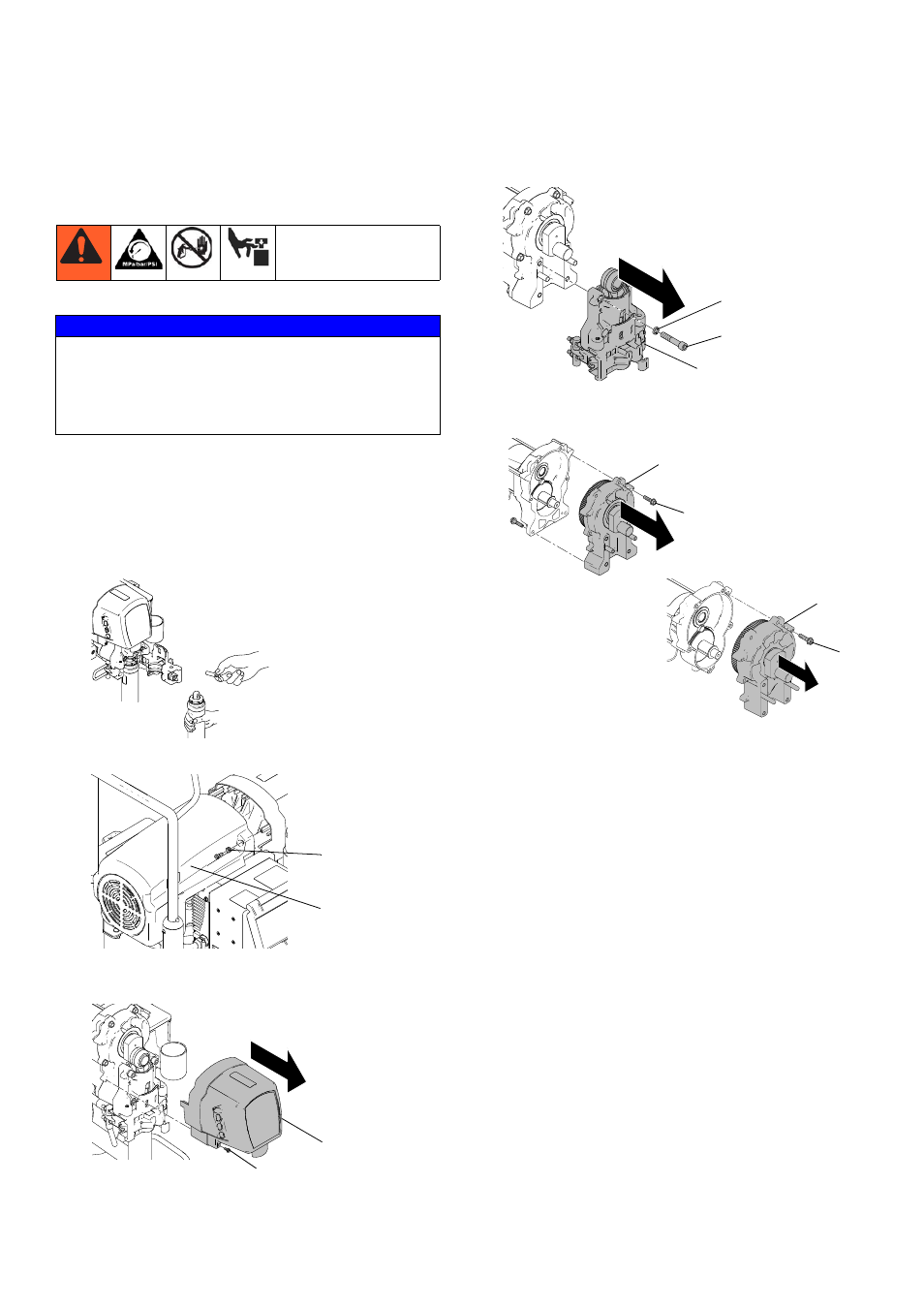

Замена привода и корпуса подшипника
26
3A2412A
Замена привода и
корпуса подшипника
Демонтаж
1.
ВЫКЛЮЧИТЕ питание. Подождите 5 минут для
рассеяния мощности. Выполните Процедуру
сброса давления, стр. 9.
2.
Снимите Насос, стр. 28.
3.
Отверните два винта (158) и снимите кожух (72).
4.
Отверните четыре винта (31) и
снимите переднюю крышку (51).
5.
Отверните четыре винта (14), снимите шайбы
(12); демонтируйте корпус подшипника (83) и
шатун.
6.
Отверните винты (6) и снимите корпус (90)
привода с электродвигателя.
Установка
ПРИМЕЧАНИЕ. Убедитесь в том, что шестерня и
упорные шайбы остались на месте. Щеткой
нанесите смазку на зубья шестерни. Заполните
корпус электродвигателя оставшейся смазкой.
1.
Подайте корпус привода (90) к электродвигателю
и закрепите винтами (6). Затяните винты с
усилием 21—23 Н•м (190—210 дюйм-фунтов).
2.
Установите корпус подшипника (83) и закрепите
четырьмя винтами (14) с шайбами (12). Затяните с
усилием 47—61 Н•м (35—45 футо-фунтов) для
устройств MarkX и 34—40 Н•м
(25—30 футо-фунтов) для устройств MarkVII.
3.
Установите переднюю крышку (51) и закрепите
четырьмя винтами (31). Затяните винты с
усилием 4,5—5,1 Н•м (40—45 дюйм-фунтов).
4.
Установите кожух (158) и закрепите двумя
винтами (72). Затяните винты с усилием
4,5—5,1 Н•м (40—45 дюйм-фунтов).
5.
Замените Насос, стр. 28.
УВЕДОМЛЕНИЕ
При снятии корпуса не позволяйте упасть блоку
шестерен; это приведет к его повреждению. Блок
шестерен может оставаться в зацеплении в
переднем конусе электродвигателя или в корпусе
привода.
ti18423a
ti15898a
72
158
ti15889a
31
51
ti15883a
12
14
83
ti18683a
90
6
ti15888a
90
6
Модели Mark X
Модели Mark VII
