Поиск и устранение неисправностей
16
3A2412A
Распылитель не работает
Вал электродвигателя не вращается,
несмотря на команду запуска от
платы управления. Возможные
причины: заклинен ротор; между
электродвигателем и платой
управления разомкнутый контакт;
неполадка в электродвигателе или
плате управления либо чрезмерный
ток, потребляемый
электродвигателем.
6.
Проведите короткий тест обмотки. Тест следует
проводить на широком 4-выводном разъеме обмотки
электродвигателя. Между выводом 4, проводом
заземления и любым из 3 остальных выводов не
должно быть электрического соединения. При
отрицательных результатах тестов разъемов обмотки
замените электродвигатель.
7.

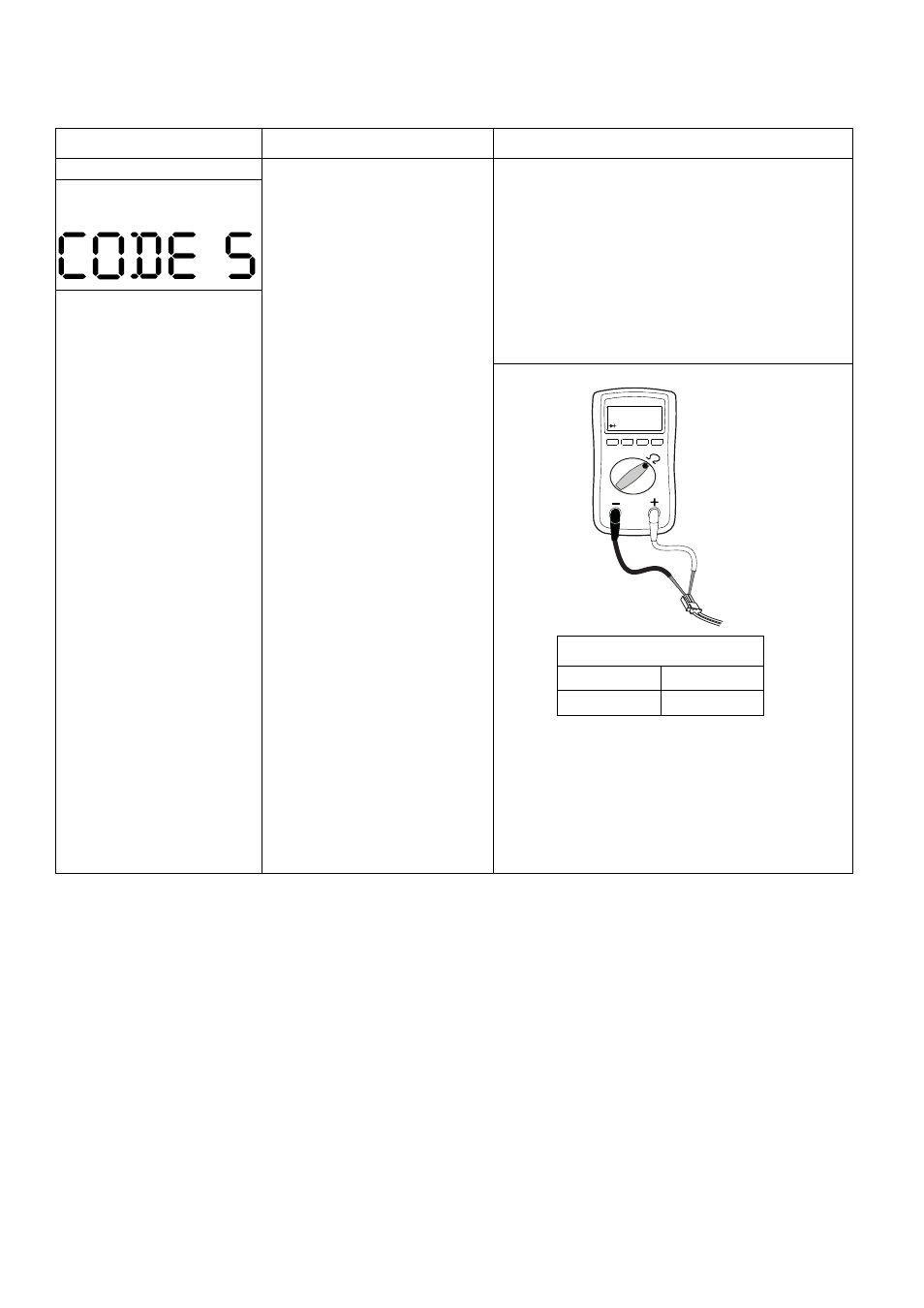

Проверьте тепловой выключатель
электродвигателя. Отсоедините провода теплового
устройства. Установите прибор на Омы. Прибор должен
регистрировать сопротивления, соответствующие
каждому устройству (см. таблицу ниже).
Показания цифрового дисплея:
CODE 5
Индикатор состояния платы
управления мигает циклически
по 5 раз
ТИП НЕПОЛАДКИ
ПЕРЕЧЕНЬ ПРОВЕРОК
СПОСОБ ПРОВЕРКИ
Таблица сопротивлений.
MARK VII
6,2 êÎì
MARK X
10,0 êÎì
-
ti13140a
