Очистка сопла камеры смешивания, Очистка каналов, Прочистка отверстий смешивания столкновением – Инструкция по эксплуатации Graco Fusion__

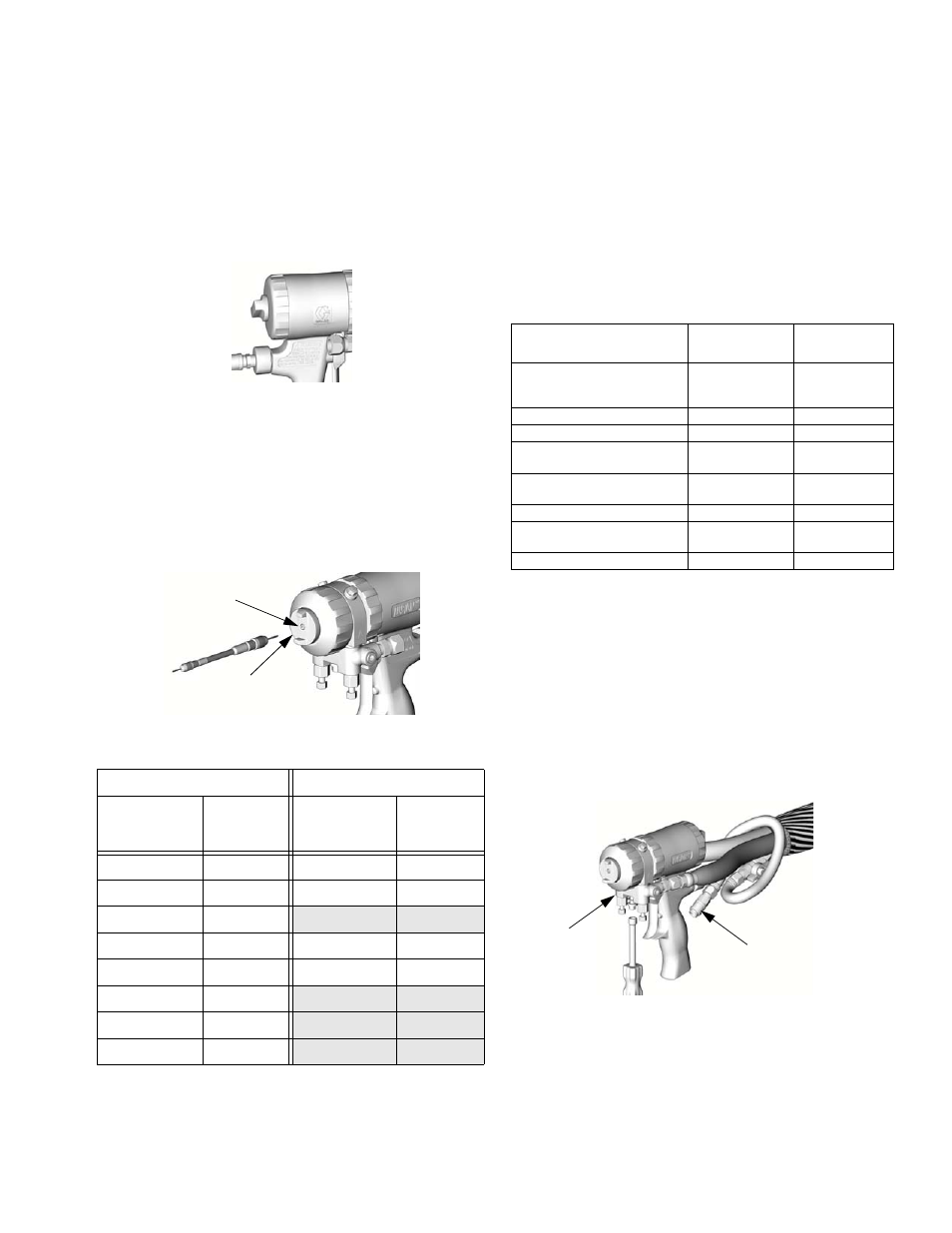

Страница 21: Очистка сопла камеры смешивания очистка каналов
Обслуживание
312574Y
21
Очистка сопла камеры
смешивания
Очистка каналов
При необходимости, прочистите каналы в корпусе
для жидкости и рукоятке с помощью сверл. Смотрите
T
2 и Вид в разрезе на стр. 26 касательно
диаметра и расположения каналов. Все сверла
имеются в комплекте принадлежностей. Закажите
комплект 248969 со сверлами для рукоятки
с продувкой воздухом, см. стр. 40.
Прочистка отверстий
смешивания столкновением
1.
Задействуйте плунжерный
предохранительный замок, см. стр. 10.
2.
См. T
AÁËÈÖÓ
1. Смотрите также
идентификационную таблицу в Комплекты
сверл, стр. 39. Воспользуйтесь сверлом
подходящего размера для очистки сопла
камеры смешивания (N). При необходимости,
осторожно очистите воздушную головку (C)
с помощью жесткой щетки.
Taáëèöó 1: Размеры сверла для прочистки сопла
Распыл круглой формы
Распыл плоской формы
Камера
смешивания
Деталь ¹
Размер
сверла,
мм
Камера
смешивания
Деталь ¹
Размер
сверла,
мм
AR2020
#58; 1,00
AF2020
3/32; 2,35
AR2929
#55; 1,30
AF2929
3/32; 2,35
AR3737
#55; 1,30
AR4242
#53; 1,50
AF4242
3/32; 2,35
AR5252
#50; 1,75
AF5252
3/32; 2,35
AR6060
#44; 2,15
AR7070
3/32; 2,35
AR8686
#32; 2,90
TI2409A
N
TI2418A
C
Taáëèöó 2: Диаметры каналов
Описание канала
Ссыл. буква
Диаметр,
мм
Дополнительное
отверстие для подвода
воздуха
C
11,0; 3,1
Продувающий воздух
D
3,1
Воздух для плунжера
E, F
3,1
Отвод отработавшего
воздуха
G
8,7; 3,1
Отверстие воздушного
клапана
H
7,1
Прочищающий воздух
Не показано
2,35
Проверка отверстий
клапана
Не показано
2,35
Смазка
Не показано
2,35
1.
Выполните указания Процедура сброса
давления, стр. 15.
2.
Отсоедините воздушную линию (D) и снимите
коллектор для жидкости (M).
3.
Промывка пистолета, стр. 20. Если пистолет
не промывается, то смотрите стр. 29.
4.
Снятие переднего конца, стр. 27.
TI2554A
M
D
