Дополнительные конфигурации
312574Y
17

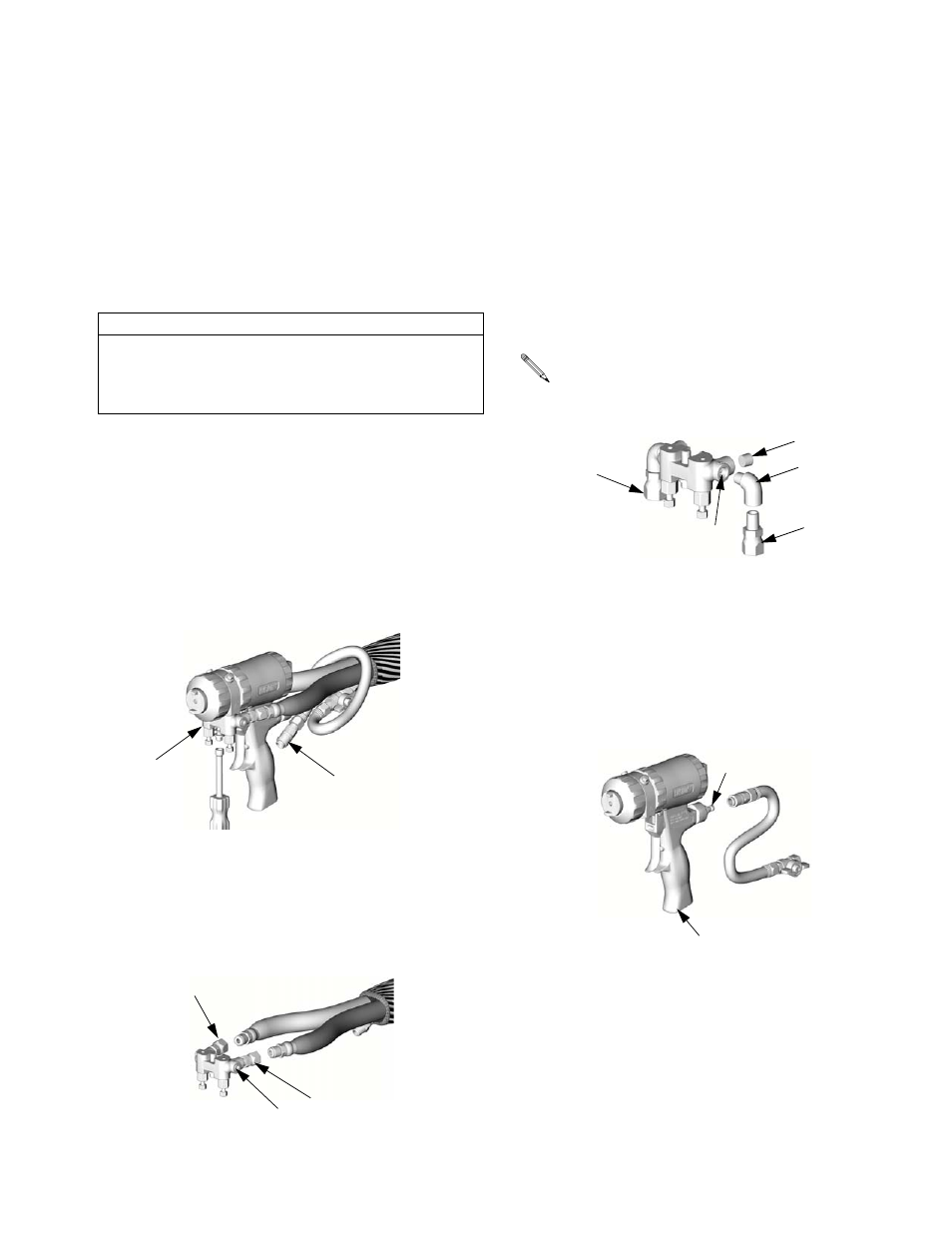

Дополнительное
положение шланга
Поворотные впускные патрубки для жидкости
и быстроразъемный соединитель воздушной линии
обращены в сторону задней части. При желании,
эти положения могут быть изменены таким
образом, что шланги будут идти вниз.
ВНИМАНИЕ
Для предотвращения перекрестного загрязнения
смачиваемых деталей пистолета, не допускайте
перепута деталей компонента A (изоцианат)
и деталей компонента В (полимер).
1.
Выполните указания Процедура сброса
давления, стр. 15. Также сбросьте давление в
системе, смотрите руководство по эксплуатации
дозатора.
2.
Отсоедините воздушную линию (D) и снимите
коллектор для жидкости (M).
3.
Отсоедините шланги для жидкости от
поворотных впускных патрубков (A, B).
Снимите поворотные патрубки. Вытащите
заглушки из дополнительных впускных
отверстий (P).
TI2554A
M
D
TI2417A
P
A
B
4.
Нанесите герметик для резьбы на заглушки
(12c), уголки (50*) и наружные резьбы
поворотных патрубков (A, B). Установите уголки
(50*) в дополнительные впускные отверстия (P),
обращенными вниз. Установите поворотные
патрубки (A, B) в уголки. Проверьте установку
поворотного патрубка A (меньшего размера)
на стороне A. Установите заглушки там,
где были установлены поворотные патрубки.
Затяните все детали с моментом затяжки
26,6-27,7 Н•м.
5.
Подсоедините шланги A è B к поворотным
патрубкам A è B.
6.
Снимите фитинг (D) и заглушку (J). Поменяйте
их положениями. Нанесите герметик для резьбы
и затяните с моментом затяжки 14-15 Н•м.
7.
Прикрепите коллектор для жидкости.
Подсоедините воздушную линию. Возобновите
эксплуатацию пистолета.
TI2646A
50*
B
P
A
12c
Уголки (50*) не включены в комплект
пистолета с распылом разбрызгиванием.
TI2540A
J
D
