Установка
3A2503G 7
Обозначения
Компоненты насоса, входящие в комплектацию
A Санитарный насос с пробкой
B Глушитель шума от выпускаемого воздуха
(может быть установлен на расстоянии от
системы с использованием выпускного шланга)
C Выпускная труба для воздуха, 3/4 npt
D Воздухоприемник, 1/2 npt
E Выпускная труба для жидкости с фланцем
диаметром 3,81 см
Компоненты системы и вспомогательные
приспособления, продаваемые отдельно
F Узел фильтра и регулятора воздухопровода
G Главный переливной воздушный клапан
(обязательный компонент)
H Воздушный электромагнитный клапан
J Сливная труба и клапан воздухопровода
K Клапан подачи жидкости
L Регулятор таймера
M Регулятор подачи воздуха
N Шланг для выпуска воздуха из клапана
подачи жидкости
P Датчик
R Провод заземления для насоса
(обязательный компонент)
S Клапан разноса насоса

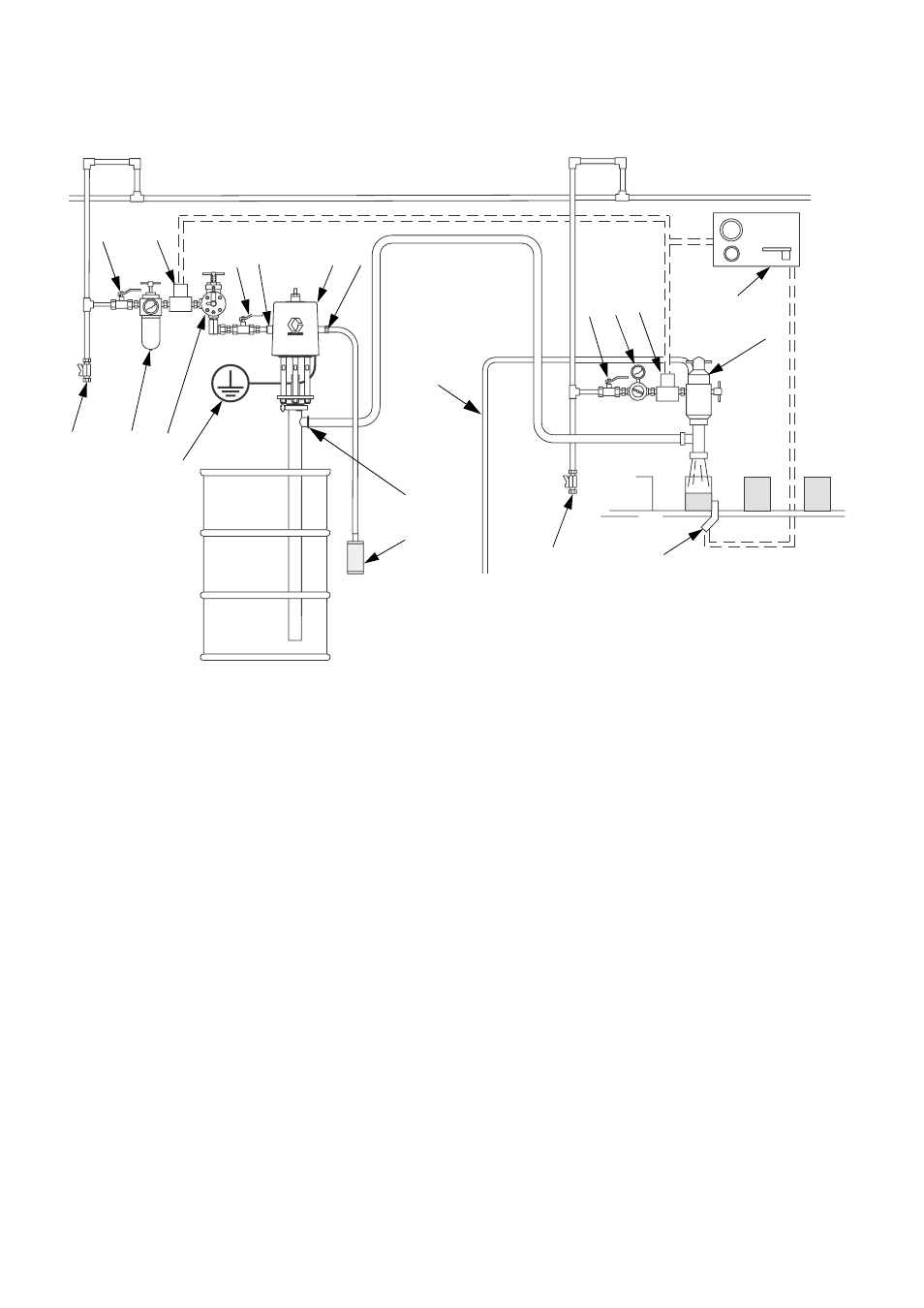

Р ИС . 1. Типовая схема установки оборудования
B
C D G
F J
G H
A
E
N
G
G M
K
L
P
H
Главный воздухопровод
ti15638a
R
S
