Обслуживание поршня для заливки
12
3A2503G
Разборка насоса
ПРИМЕЧАНИЕ. Компания Graco выпускает комплект
деталей для ремонта насосов 24G552. Комплект следует
приобретать отдельно. См. спецификацию деталей
на стр. 21. Входящие в комплект детали отмечены
звездочкой.
1.
Извлеките штифт (122) шатуна. Извлеките
поршень (121).
2.
Разомкните фиксатор (115) и снимите корпус (102)
впускного клапана с цилиндра (101) насоса.
Извлеките прокладку (116).
3.
Снимите тарелку (119), уплотнения (120), подшипник
(118) и ограничитель (117) клапана с шатуна (104).
4.
. 3. Опустите сдвижной шток (103) как
можно ниже, чтобы извлечь его из нижней части
цилиндра (101).
5.
Снимите подшипник (112), уплотнение (113), корпус
(114) для уплотнений и уплотнительное кольцо (110).
6.
Извлеките фиксирующий штифт (106)
и уплотнительные кольца (105). Извлеките шатун
(104) из сдвижного штока (103). Извлеките шарик
(107), кольцо (108) поршня, уплотнение (111)
и уплотнительные кольца (109, 110).
7.
См. раздел Процедура очистки, стр. 9. Очистите
детали и осмотрите их на предмет признаков износа
или повреждений. При необходимости оборудование
следует заменить.

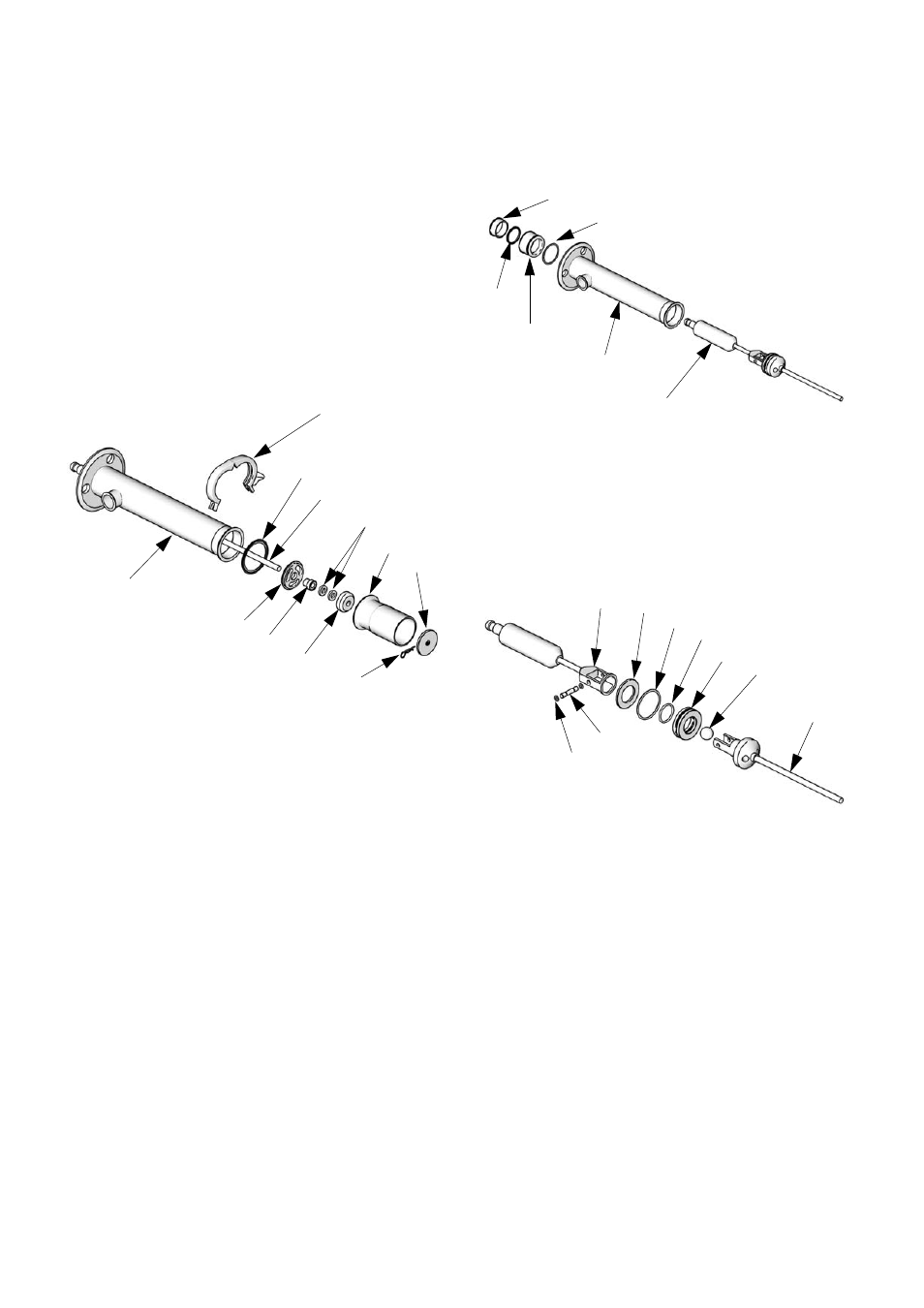

Р
ИС
. 2. Снятие поршня для заливки
ti15649a
115
121
117
118
119
116
120
102
122
104
101
Р
ИС
. 3. Снятие сдвижного штока
Р
ИС
. 4. Разборка клапана поршня
ti15650a
112*
113*
114
110*
101
103
105*
106
104
103
111*
107
ti15651a
108
109*
110*
