СОЕДИНЕНИЯ ТРУБОК ХЛАДАГЕНТА
Соединения трубок хладагента для жидкости и газа находятся на правой стороне аппарата.

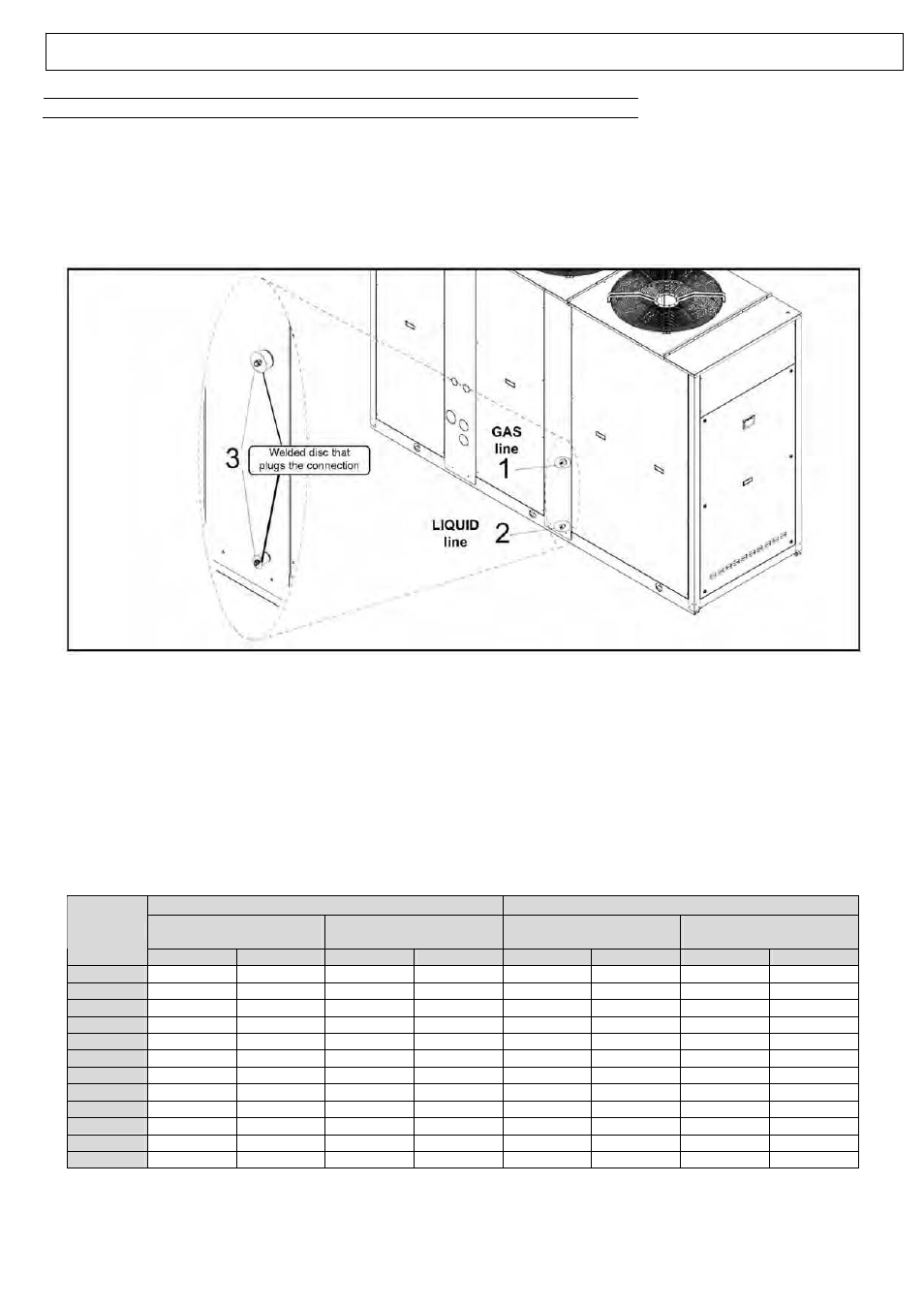

Фото ниже показывают соединения и их положение
1 – Газовый контур
2 – Контур жидкости
3 – ¼ дюйма SAE штуцер для измерения давления
Шаровой клапан для подачи жидкости (внутри аппарата)
Шаровой клапан для подачи газа (внутри аппарата)
Оба контура (газа и жидкости) оборудованы закрывающим шаровым клапаном. Более того, оба контура запаяны секцией
сварной трубы.
При установке аппарата следуйте указанным ниже инструкциям.
1 – снимите сварную трубу, закрывающую контур жидкости и сварную трубу, закрывающую газовый контур.
ПРИМЕЧАНИЕ: каждая секция трубы заправлена нитрогеном, котрый может быть выпущен при помощи штуцера для
измерения давления (3).
2 – соедените контуры жидкости и газа в испарительную систему
3 – выполните вакуумную операцию для контуров
4 – откройте шаровые клапана
5 – проверьте рабочие параметры. Показательначение перегрева 5
о
С и переохлаждения 5
о
С должны быть получены. Для
получения этих значений, измените показатели заправки хладагента как показано в таблице ниже и исползуйте
термостатический клапан при необходимости.
53
Газовый контур
Жидкостной контур
Внешний диаметр
[мм]
Поток хладагента R410A
[г/м]
Внешний диаметр
[мм]
Поток хладагента R410A
[г/м]
Мод.
IP
IR
IP
IR
IP
IR
IP
IR
50
35x1,5
42x1,5
26
39
22x1
22x1
298
298
60
35x1,5
42x1,5
26
39
22x1
22x1
298
298
70
35x1,5
42x1,5
26
39
22x1
22x1
298
298
80
35x1,5
42x1,5
26
39
22x1
22x1
298
298
90
42x1.5
54x2
39
64
22x1
28x1
298
504
100
42x1.5
54x2
39
64
22x1
28x1
298
504
115
42x1.5
54x2
39
64
22x1
28x1
298
504
130
42x1.5
54x2
39
64
22x1
28x1
298
504
145
42x1.5
54x2
39
64
22x1
28x1
298
504
160
42x1.5
54x2
39
64
22x1
28x1
298
504
180
54x2
54x2
64
64
22x1
28x1
298
504
200
54x2
54x2
64
64
22x1
28x1
298
504
ПРЕДУПРЕЖДЕНИЕ: АППАРАТ ЗАПРАВЛЯЕТСЯ ХЛАДАГЕНТОМ R410A
