Страница 37
ПАДЕНИЕ ДАВЛЕНИЯ ВОДЫ В ПАРООХЛАДИТЕЛЕ

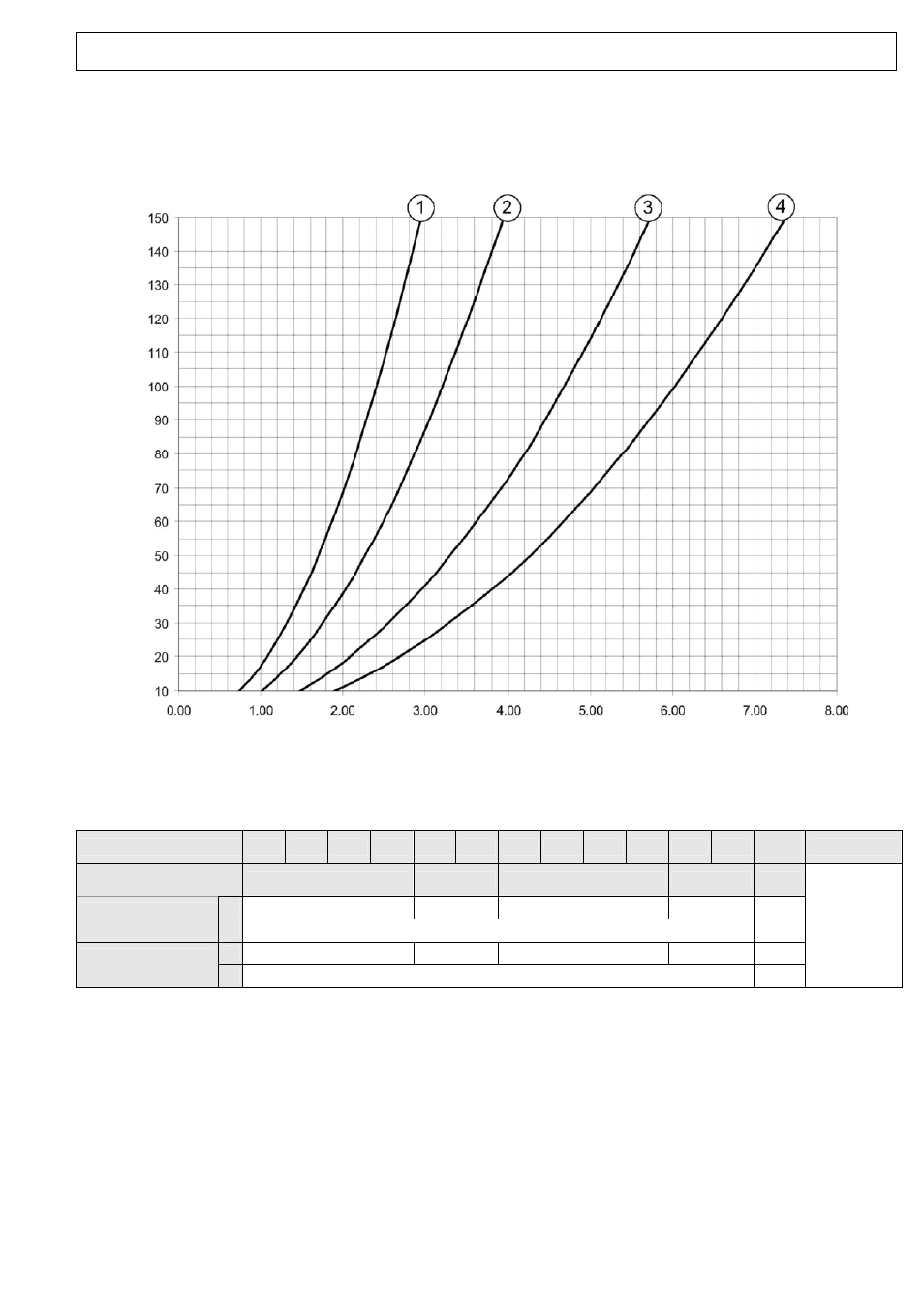

График ниже показывает падение давления воды в кПа в зависимости от напора воды в литрах/сек, для специальных
версий с конденсаторным пароохладителем (VDM) для аппаратов, которые работают только в режиме охлаждения (IR) и
для тепловых насосов (IP).
Рабочий диапазон ограничен минимальным и максимальным значением, указанным в нижеследующей таблице.
Перепад
дав
л
ения
воды
(
кПа
)
Уровень расхода воды (л/сек.)
Рабочий предел
Размер установки
50
60
70
80
90
100 115 130 145 160 180 200
Ед.
изм.
Примечание
Графическое
отношение
1
2
3
4
Q
0,8 1,0 1,5 1,9
л/сек
Показатель низкого
предела
∆p
10
кПа
Q
3,0 3,9 5,7 7,4
л/сек
Показатель
верхнего предела
∆p
150
кПа
Q = уровень
расхода
воды
∆p = падение
давления
воды
37
