9
Таблица 3. Разводка соединительного кабеля

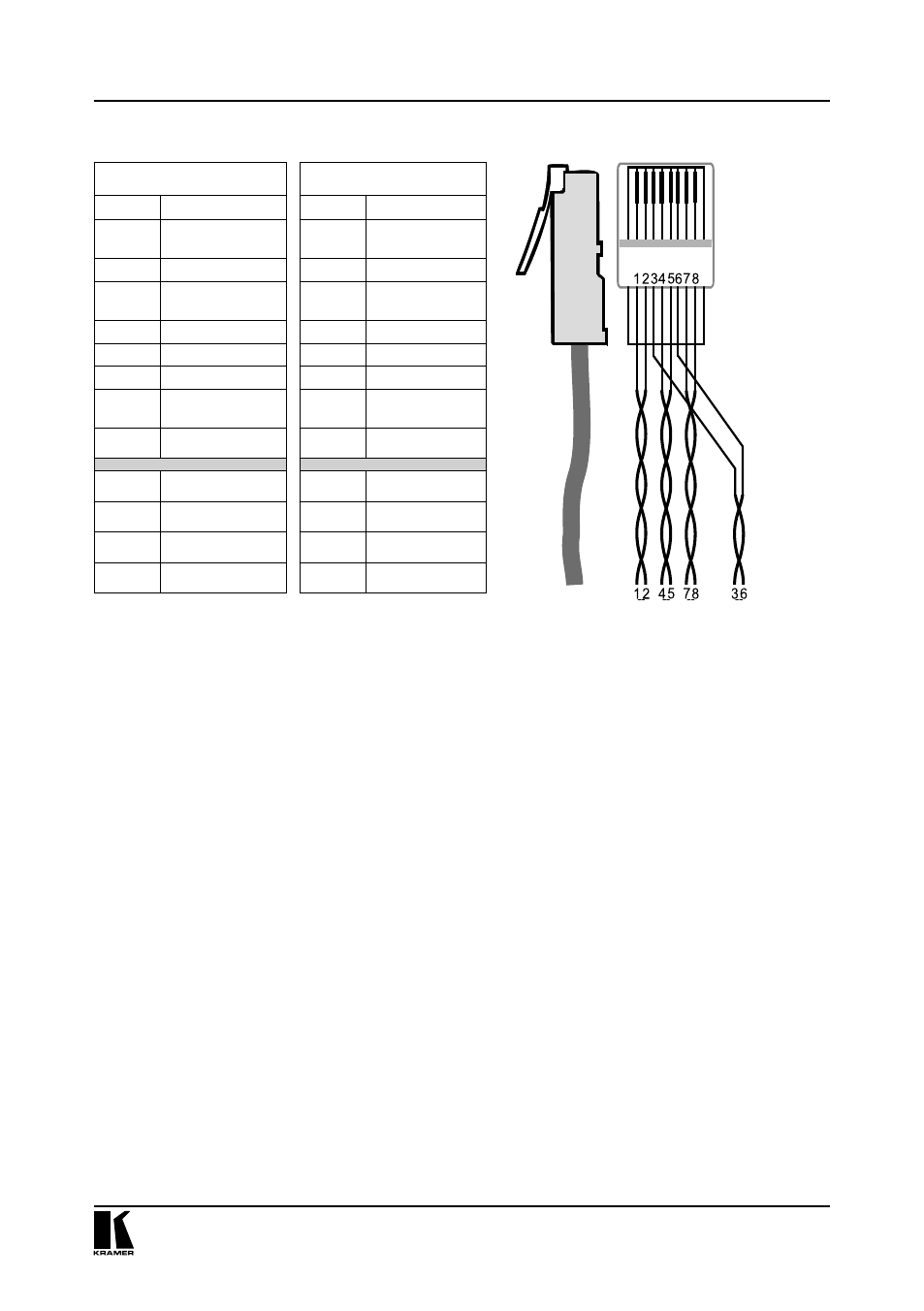

Рис. 4. Разводка соединительного кабеля
EIA/TIA 568A
EIA/TIA 568В
Контакт Цвет провода
Контакт Цвет провода
1
зеленый с бе-
лым
1
оранжевый с
белым
2
зеленый
2
оранжевый
3
оранжевый с
белым
3
зеленый с
белым
4
синий
4
синий
5
синий с белым
5
синий с белым
6
оранжевый
6
зеленый
7
коричневый с
белым
7
коричневый с
белым
8
коричневый
8
коричневый
Пара 1
4 и 5
Пара 1
4 и 5
Пара 2
3 и 6
Пара 2
1 и 2
Пара 3
1 и 2
Пара 3
3 и 6
Пара 4
7 и 8
Пара 4
7 и 8
5.2 Функция «Power Connect»
Функция «Power Connect» дает возможность питания системы, состоящей
из передатчика и приемника на витой паре, от единственного источника,
подключенного к любому из приборов. Второй прибор при этом получает
питание по кабелю на витой паре, используемому для передачи сигнала.
В данном случае приемник сигнала (поддерживающий данную функцию,
например, типа TP-120) может получать питание от данного передатчика
VP-12N (однако прибор VP-12N не может получать питание от приемника
сигнала).
Использование этой функции возможно только с кабелями достаточно
большого сечения. При использовании стандартного кабеля его длина не
должна превышать 50 м. При необходимости передачи сигнала на боль-
шее расстояние следует либо питать приемник и передатчик от отдельных
источников, либо использовать кабель с проводниками увеличенного
сечения.
5.3 Выбор между экранированной и неэкранированной витой
парой
Решение о том, использовать ли экранированную (UTP) или неэкраниро-
ванную (STP) витую пару, следует принимать исходя из конкретных усло-
вий работы.
При повышенном уровне внешних помех рекомендуется использовать
кабель с экранированной витой парой (STP). Однако экран в таком кабеле
