KRAMER ELECTRONICS, LTD.
8
4. Соедините выходы RJ-45 VP-12N со входами линейных усилителей
TP-120 кабелем на неэкранированной витой паре (длина кабеля может
превышать 100 м, см. раздел 5.1). Подключите приемники сигнала к
выходным разъемам XGA OUT этих усилителей
1
.
5. Присоедините сетевой шнур (не показан на рис. 3). Рекомендуется
использовать только сетевой шнур, входящий в комплект поставки
прибора.
6. При необходимости подстройте уровни синей, зеленой и красной цве-
товых компонент с помощью отвертки.

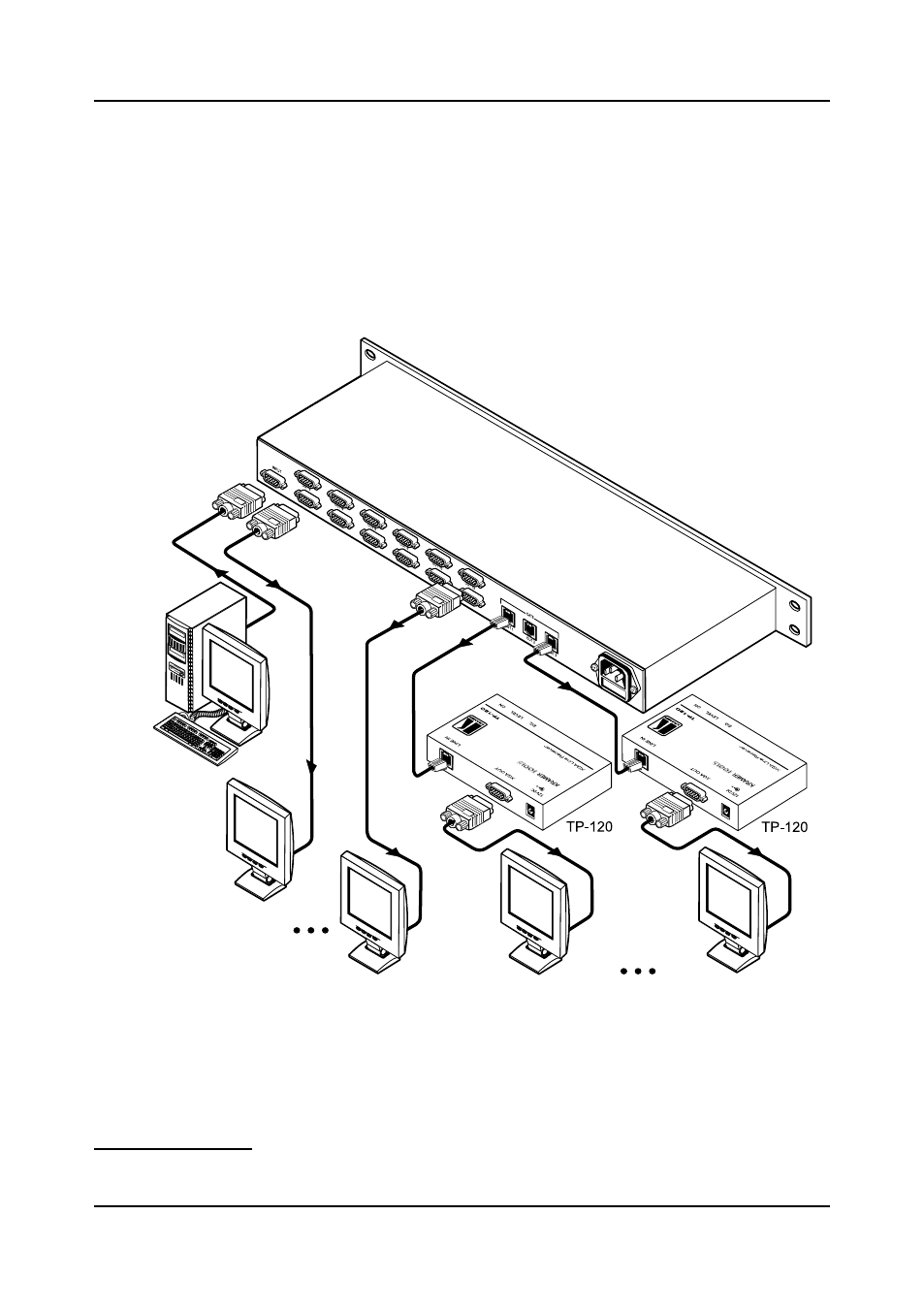

Рис. 3. Подключение источника и приемников сигнала к VP-12N
5.1 Кабель связи между передатчиком и приемником
В табл. 3 и на рис. 4 показана разводка соединительного кабеля (неэкра-
нированная витая пара пятой категории) на разъемы RJ-45.
1
Линейные усилители TP-120 могут получать питание как от местных источников постоянного
напряжения 12 В, так и дистанционно от VP-12N по кабелям на витой паре.
Источник
компьютерного
графического
сигнала
Местный дисплей 1
Местный дисплей 12
Дисплей 1
Дисплей 3
Длинная линия
Длинная линия
Работа с VP-12N
