7
6 ПОДКЛЮЧЕНИЕ УСИЛИТЕЛЕЙ-
РАСПРЕДЕЛИТЕЛЕЙ
6.1 VP-2xl
Пример подключения VP-2xl привед¸н на рис. 4:
1 Подключите источник сигнала компьютерной графики (например, ком-
пьютер) к входу INPUT на разъ¸ме типа HD-15F, звуковой выход источ-
ника — к разъ¸мам R è L AUDIO IN типа RCA.
2 Подключите до двух при¸мников сигналов компьютерной графики к
выходам OUTPUT на разъ¸мах типа HD-15F (например, компьютерных
дисплеев или проекторов) и до двух при¸мников звуковых сигналов к
выходам R è L AUDIO OUT на разъ¸мах типа RCA (например, усилителей
с громкоговорителями). Можно подключить столько выходов, сколько
нужно, а остальные оставить неподключ¸нными.
3 Подключите блок питания к разъ¸му 12V DC и подключите блок питания
к сетевой розетке (на рис. 4 не показан).
4 Включите прибор выключателем POWER и при необходимости настрой-
те сигналы регуляторами AUDIO LEVEL è VGA LEVEL.
Источник компьютерной
графики и аудио
Усилитель
Дисплей
Усилитель
Проектор

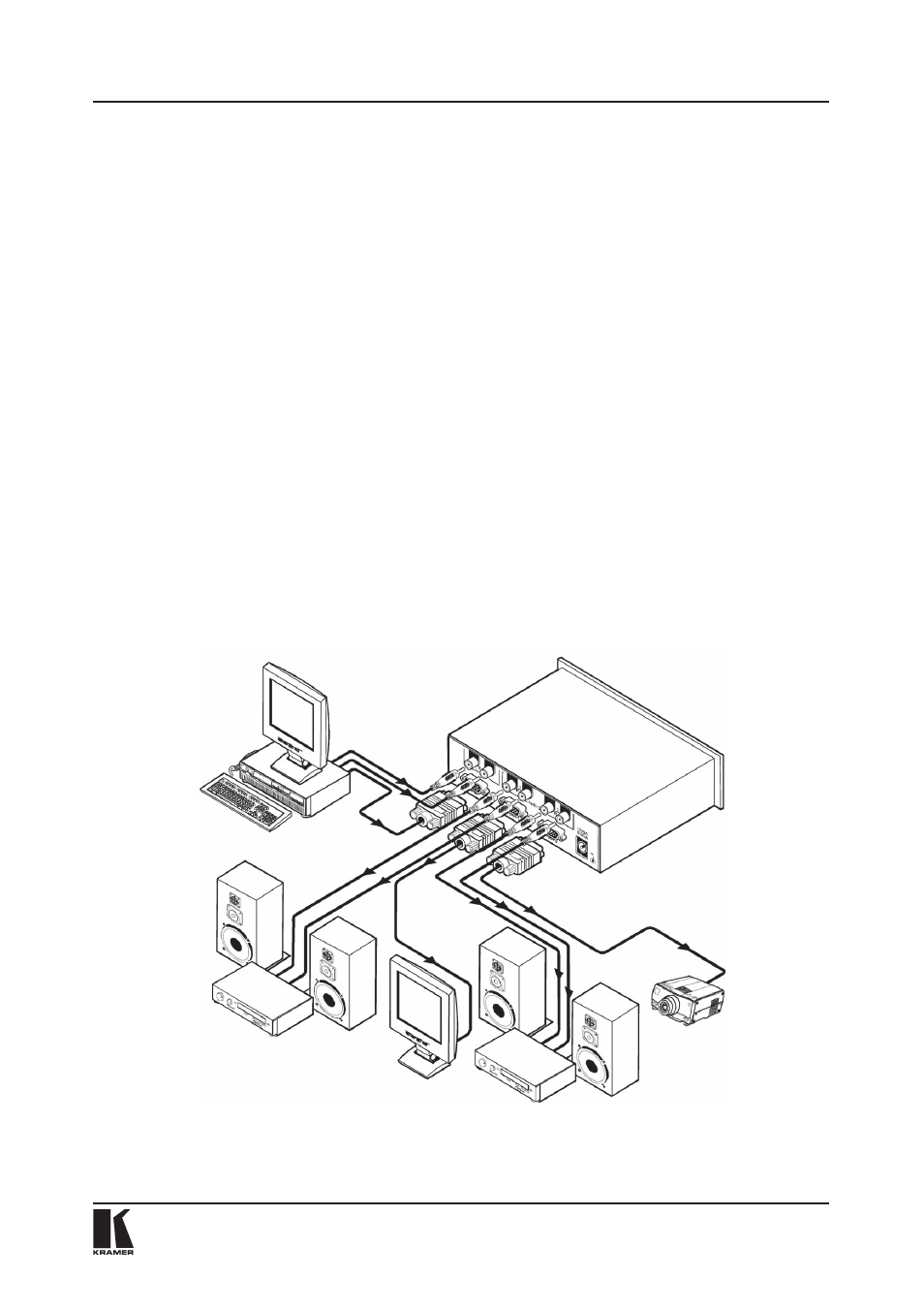

Рис. 4. Подключение VP-2xl
Подключение усилителей-распределителей
