KRAMER ELECTRONICS, LTD.
4
4 УСТРОЙСТВО ПРИБОРА
4.1 VP-2xl

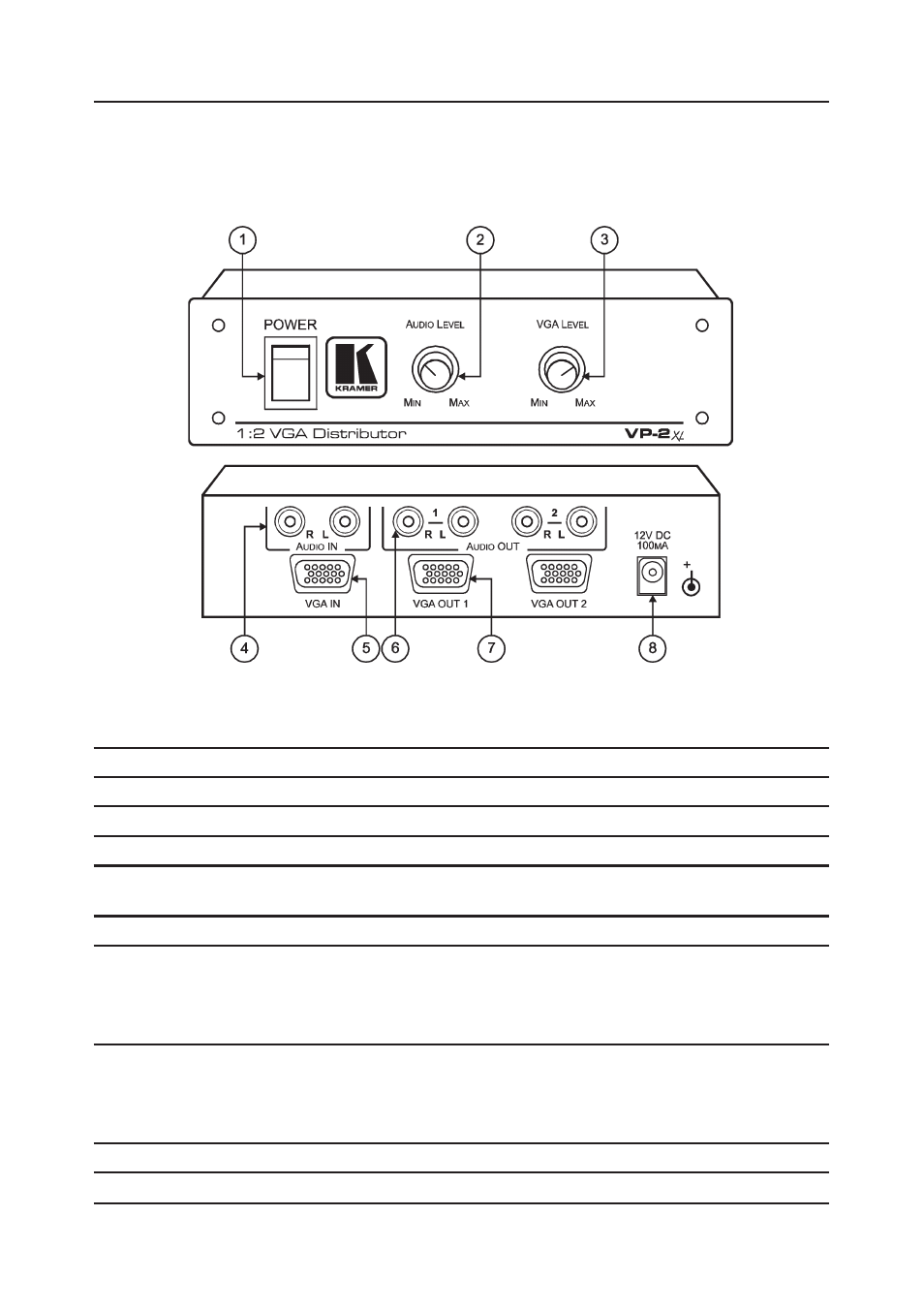

Ðèñ. 1. VP-2xl
Таблица 1. Элементы VP-2xl
¹ Элемент
Назначение
1
Выключатель POWER
Включение питания
2
Регулятор AUDIO LEVEL
Настройка уровня выходного аудиосигнала
3
Регулятор VGA LEVEL
Настройка уровня выходного сигнала VGA
4
Разъ¸мы AUDIO IN (R, L) Входы для правого и левого каналов аудио на разъ¸-
мах RCA
5
Разъ¸м VGA IN
Вход на разъ¸ме HD-15F для источника сигнала VGA
6
Разъ¸мы AUDIO OUT1 (R, L) Выходы для правого и левого каналов аудио на
разъ¸мах RCA для потребителя 1
Разъ¸мы AUDIO OUT2 (R, L) Выходы для правого и левого каналов аудио на
разъ¸мах RCA для потребителя 2
7
Разъ¸мы VGA OUT1
Выходы сигнала VGA на разъ¸мах HD-15F для потре-
бителя 1
Разъ¸мы VGA OUT2
Выходы сигнала VGA на разъ¸мах HD-15F для потре-
бителя 2
8
12 VDC
Подключение блока питания
Устройство прибора
