5 НАСТРОЙКА
РАСПРЕДЕЛИТЕЛЯ
СИММЕТРИЧНЫХ
АУДИОСИГНАЛОВ
VM-1110xl может работать в одной из трех конфигураций:
Усилитель-распределитель 1:10 монофонического сигнала
•
Два отдельных усилителя-распределителя 1:5 монофонического сиг-
•
нала
Усилитель-распределитель 1:5 стереофонического сигнала
•
Чтобы сконфигурировать усилитель-распределитель
•
VM-1110xl для
работы с моно или стереосигналом:
1. Подключить источники и приемники звукового сигнала к разъемам на
задней панели
1
.
2. Нажать или отпустить кнопку 1:10/2x1:5 для установки нужного режима
работы (см. примеры в разделах 5.1 и 5.2).
3. Подключить шнур электропитания к сети.
4. Включить прибор VM-1110xl.
Вход(ы) аудиосигнала буферизируются относительно выхода(ов).
5.1 Конфигурация усилителя-распределителя 1:10
монофонического сигнала
На рис. 2 показана конфигурация усилителя-распределителя 1:10 моно-
фонического сигнала. При отпущенной кнопке 1:10/2x1:5 сигнал со входа
A распределяется на все 10 выходов.

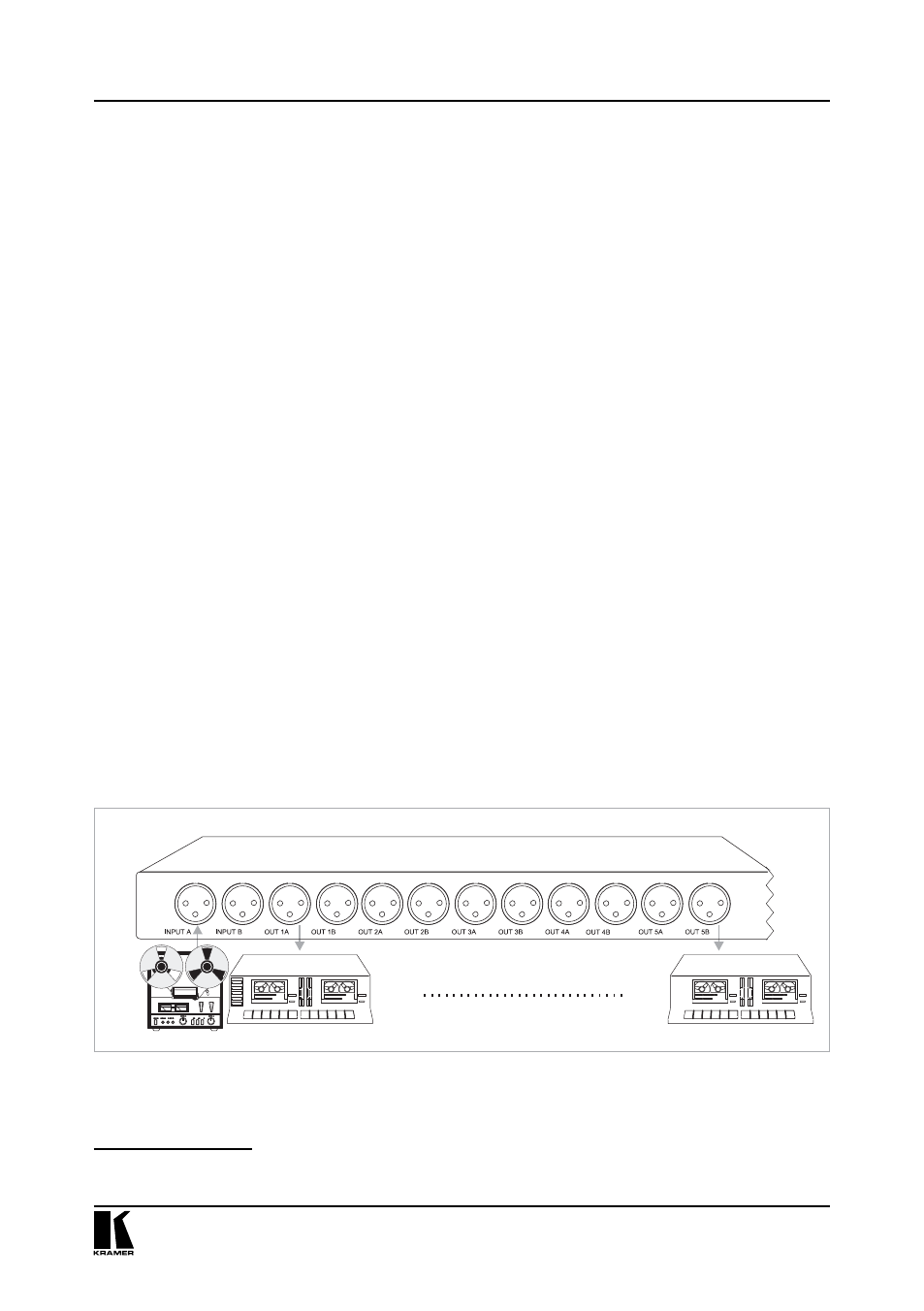

Рис. 2. Конфигурация усилителя-распределителя 1:10 монофонического сигнала
1
Перед подключением к усилителю-распределителю VM-1110xl нужно выключить все устройства. После
подключения подать сначала питание на VM-1110xl, а затем включить остальные приборы
Настройка распределителя симметричных аудиосигналов
Усилитель-распределитель 1:10 монофонического сигнала
Получатель аудиосигнала 1
Получатель аудиосигнала 10
