4 ВНЕШНИЙ ВИД И ОРГАНЫ
УПРАВЛЕНИЯ
В таблицах 1 и 2 и на рис. 1 определены элементы, расположенные на
лицевой и задней панелях VM-1110xl.

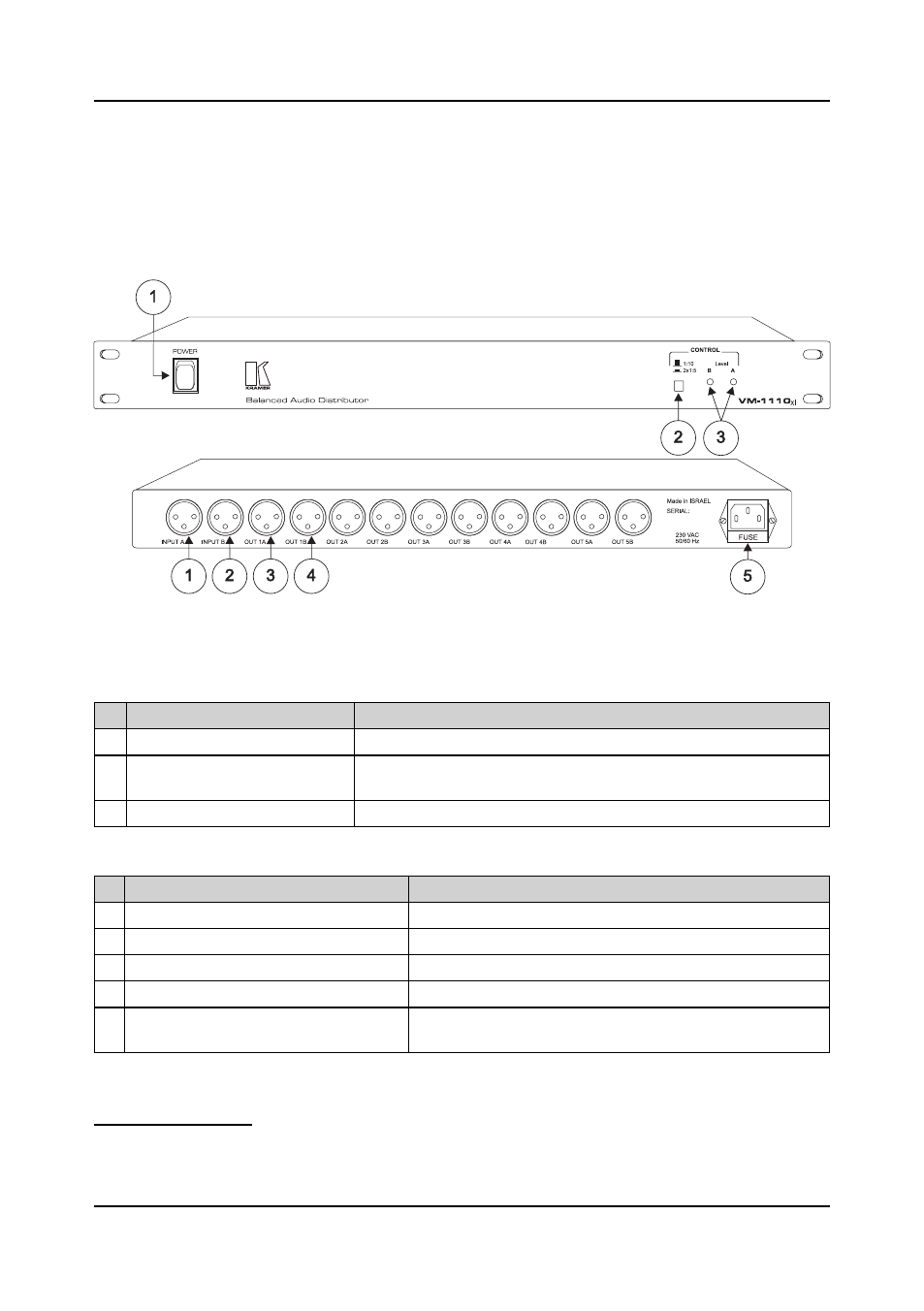

Рис. 1. Внешний вид усилителя-распределителя VM-1110xl
Таблица 1. Органы управления на передней панели VM-1110xl
№ Элемент
Назначение
1
Выключатель POWER
Выключатель питания прибора с подсветкой клавиши.
2
Кнопка 1:10/ 2x1:5
В нажатом состоянии выбирается режим 2x1:5
1
, в отпущенном
1:10
2
3
Регуляторы Level B и A
Регулировка
3
уровня выходного сигнала для выходов A и B
Таблица 2. Органы управления на задней панели VM-1110xl
№
Элемент
Назначение
1
Разъем XLR INPUT A
Подключение источника A
2
Разъем XLR INPUT B
Подключение источника B
3
Разъем XLR OUT A
Подключение к получателям группы A (1–5)
4
Разъем XLR OUT B
Подключение к получателям группы B (1–5)
5
Разъем питания с плавким предо-
хранителем
Разъем питания ~115/230 В, 50/60 Гц
Внешний вид и органы управления
1
Входы A и B распределяются на выходы 1A-5A и 1B-5B соответственно
2
Вход A распределяется на все 10 выходов
3
Вставьте отвертку в маленькое отверстие и осторожно вращайте для настройки выходного уровня
