6 ПОДКЛюченИе ИСТОчнИКОВ И
ПРИеМнИКОВ СИгнАЛА
В этом разделе рассматривается подключение источника и приемников
сигнала к усилителю-распределителю VM-4Hxl.
1. Подключите источник сигнала HDMI (например, DVD-плейер) к разъ-
ему INPUT.
2. Подключите приемники сигнала (например, плазменные дисплеи) к
разъемам OUTPUT. Неиспользуемые выходы оставьте неподключен-
ными.
3. Вставьте вилку сетевого шнура в розетку электросети.
4. Включите питание усилителя-распределителя.
5. Выполните считывание EDID (см раздел 7).

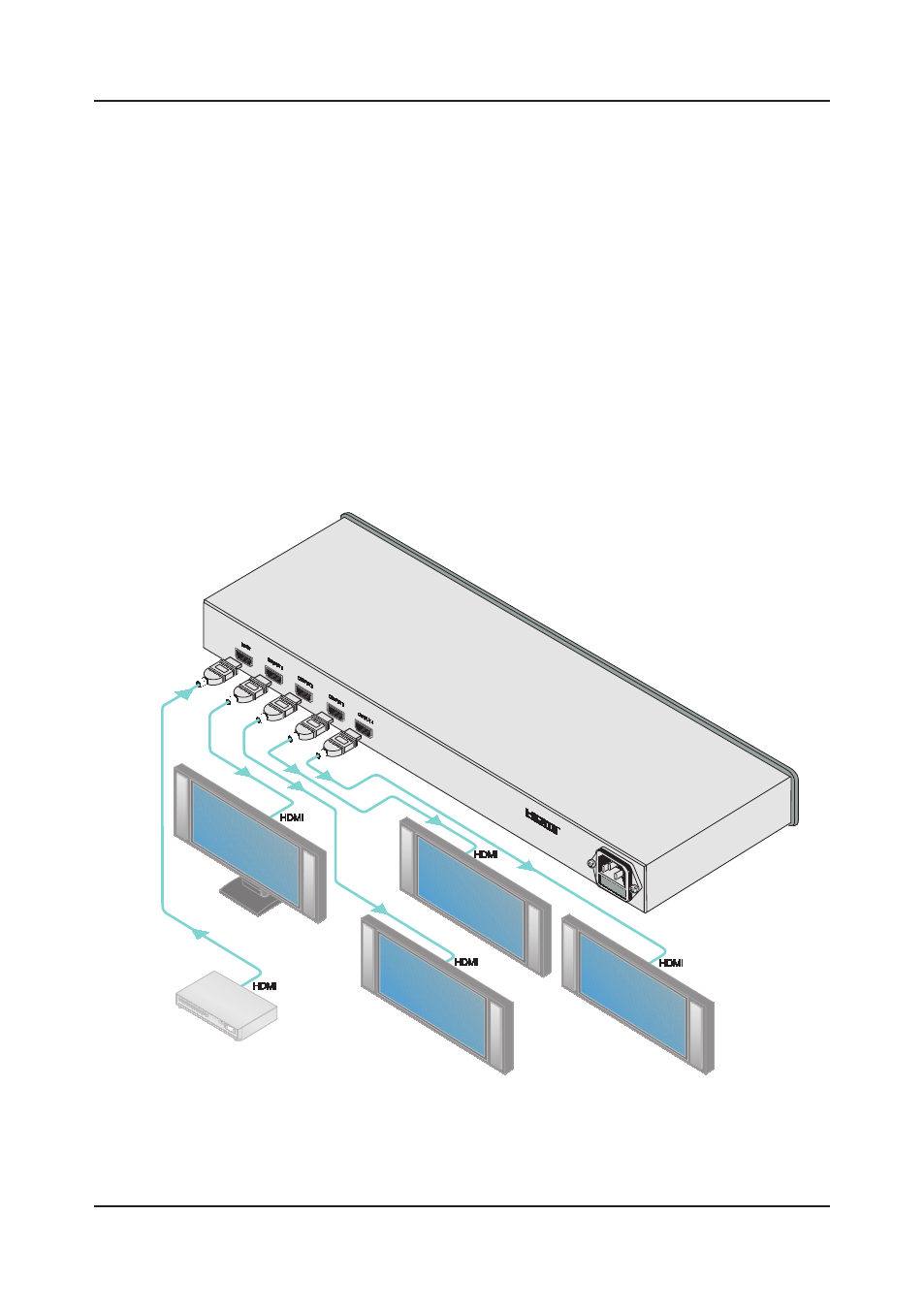

Рис. 2. Подключение источника и приемников сигнала к усилителю-распределителю
VM-4Hxl
Подключение
DVD-проигрыватель
ЖК-телевизор
Плазменный
дисплей
