4 органы управления и разъемы – Инструкция по эксплуатации Kramer VM-4Hxl
Страница 6
KRAMER ELECTRONICS, LTD.
6
4 ОРгАны УПРАВЛенИя И РАзъеМы
Расположение органов управления VM-4Hxl и разъемов показано на рис. 1,
их назначение описано в табл. 1.

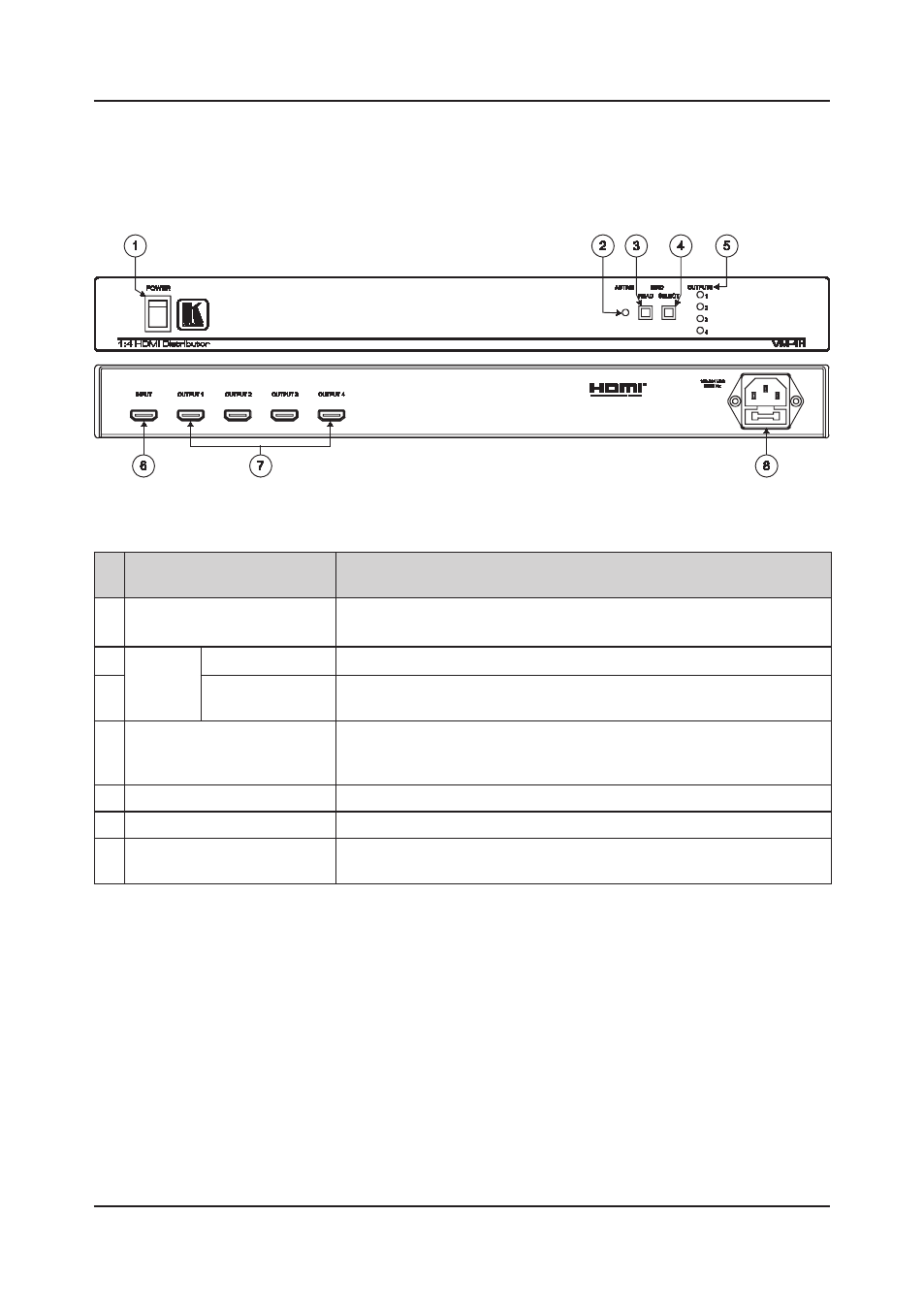

Рис. 1. Усилитель-распределитель VM-4Hxl
Таблица 1. Органы управления и разъемы усилителя-распределителя VM-4Hxl
№
Орган управления или
разъем
Назначение
1
Выключатель POWER
Включение и выключение питания, световая индикация подачи
питания
2
EDID
Кнопка READ
Считывание EDID выбранного устройства отображения
3
Кнопка SELECT
Выбор выхода, из подключенного к которому устройства отобра-
жения будет считываться EDID
4
Группа светодиодов
OUTPUT STATUS
Индикация подключения приемника сигнала и наличия обмена
данными с ним (непрерывное свечение). Индикация получения
EDID (мигание, см. раздел 7)
5
HDMI-разъем INPUT
Подключение источника сигнала HDMI
6
HDMI-разъемы OUTPUT
Подключение приемников сигнала HDMI (1...4)
7
Разъем сетевого шнура и
держатель предохранителя Подключение к сети переменного тока
Органы управления и разъемы
