Pc.(контроллер).на.tp-205a, Таблица 4. разводка соединения разъема rs-232, Рис. 6. разводка соединения rs-232 – Инструкция по эксплуатации Kramer TP-205A
Страница 17
Advertising
17
Настройка.TP-205A
5.4 управление посредством RS-232 (например, с помощью PC)
Подготовьте.кабель.RS-232.с.9-контактным.разъемом.типа.D-sub.на.одном.
конце. и. 2-контактным. соединителем. блока. съемных. клемм. на. другом.
конце,.как.это.показано.на.рис..6.и.в.таблице.4:
Таблица 4. Разводка соединения разъема RS-232
Подсоедините 9-контактный разъем
типа D-sub
К контакту блока съемных клемм:
КОНТАКТ.3
IN
КОНТАКТ.5
G.(заземление)
PC.(контроллер).на.TP-205A
TX
1
2
3
4
5
6
7
8
9
G

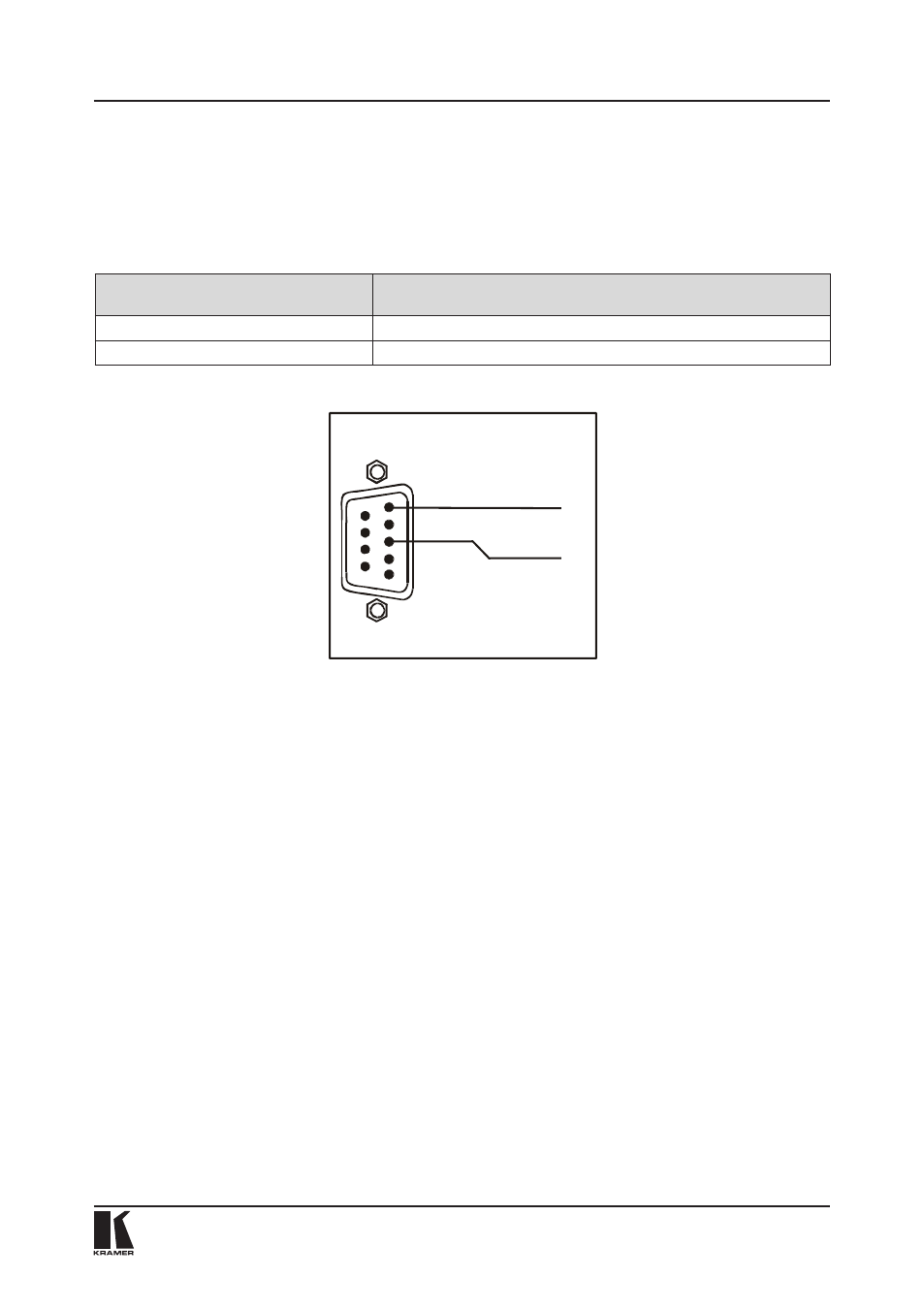

Рис. 6. Разводка соединения RS-232
Контакт.5.подсоединен.к.GND.(заземление)
Контакт.3.подсоединен.к.RxD
На.PC.(9-контактный.разъем.типа.D-Sub)
GND
IN
