KRAMER ELECTRONICS, LTD.
16
Настройка.TP-205A
5.3 разводка разъемов CAT 5 LINE IN / LINE OUT типа RJ-45
Таблица.3.и.рис..5.определяют.разводку.разъема.кабеля.UTP,.STP.или.FTP.
CAT.5.при.использовании.прямого.кабеля.с.разъемами.RJ-45.
ВниМание! на обоих концах кабеля используется одна и та же разводка.
Выберите одну из схем (например, EIA /TIA 568В) и придерживайтесь
только её.
Таблица 3. Схемы разводки CAT 5
EIA /TIA 568A
КонТаКТ
ЦВеТ ПроВода
1
Зеленый/Белый
2
Зеленый
3
Оранжевый/Белый
4
Синий
5
Синий/Белый
6
Оранжевый
7
Коричневый/Белый
8
Коричневый
Пара.1
4.и.5
Пара.2
3.и.6
Пара.3
1.и.2
Пара.4
7.и.8
EIA /TIA 568B
КонТаКТ
ЦВеТ ПроВода
1
Оранжевый/Белый
2
Оранжевый
3
Зеленый/Белый
4
Синий
5
Синий/Белый
6
Зеленый
7
Коричневый/Белый
8
Коричневый
Пара.1
4.и.5
Пара.2
3.и.6
Пара.3
1.и.2
Пара.4
7.и.8

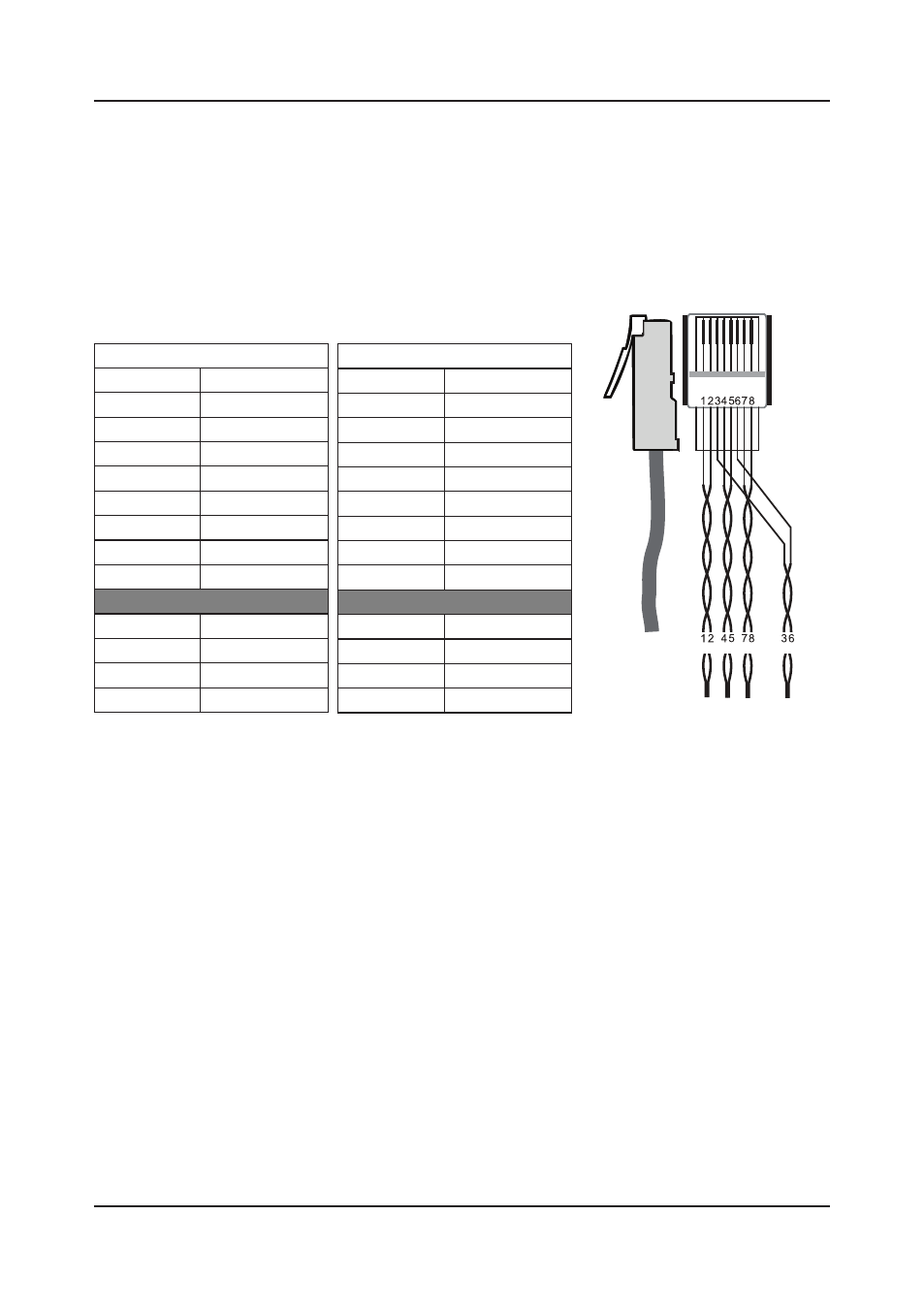

Рис. 5. Разводка CAT 5
