Инструкция по эксплуатации Kramer FC-2000
Страница 9
9
2. Кассетный стереомагнитофон — к левому и правому разъемам вход-
ного аналогового сигнала.
3. Левый и правый выходы аналогового стереосигнала — к усилителю.
4. Подключите 4 разъема выходного цифрового сигнала к 4-м получате-
лям (если требуется) следующим образом:
• Разъемы XLR выходного цифрового сигнала AES/EBU — к получа-
телям сигнала AES/EBU (например, к магнитофону DAT)
• Разъемы BNC выходного цифрового сигнала АЕS-75 Ом — к полу-
чателям сигнала AES-75 Ом (например, к магнитофону DAT)
• Разъем OPTICAL оптического выходного сигнала — к получателям
оптического сигнала (например, к магнитофону DAT
1
)
• Разъем RCA цифрового выходного сигнала S/PDIF — к получателю
сигнала S/PDIF (например, к магнитофону DAT
2
)
5. Генератор опорного видеосигнала (например, Kramer FC-6005) —
к входному разъему BNC опорного сигнала (INPUT) и/или генератор
опорного сигнала AES/EBU — к входному разъему XLR.
6. Подключите шнур питания.
Также установите dip-переключатели SETUP, как описано в части 5.2.
Опорный генератор видео
(Kramer SG-6005)
Опорный
генератор
AES/EBU
Усилитель
Проигрыватель DAT
Проигрыватель DAT
Проигрыватель DVD
Проигрыватель CD
Магнитофон (на воспроизведение)
Магнитофон DAT
Магнитофон DAT
Магнитофон DAT
Магнитофон DAT

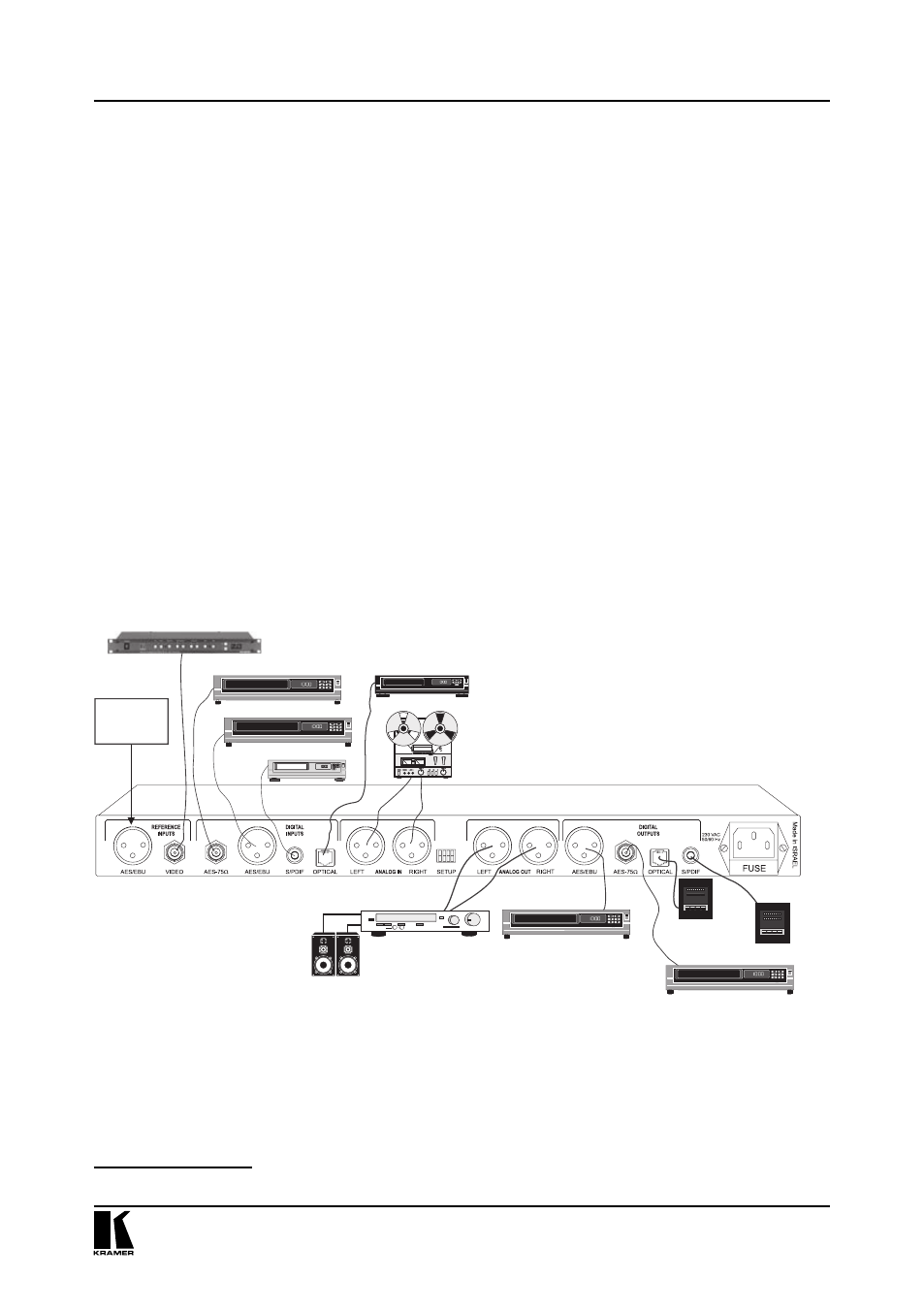

Рис. 3: Подключение преобразователя звуковых форматов
и частоты дискретизации FC-2000
1
Небольшой пользовательский магнитофон DAT.
Эксплуатация FC-2000
