5.2 Установка dip-переключателей SETUP
Для установки определенного коэффициента цифрового преобразования
поставьте переключатели в необходимое положение. При преобразовании
аналогового сигнала в цифровой установите переключатели 1 и 2 в соот-
ветствии с таблицей 3:
Табл. 3: Установка коэффициента аналого-цифрового преобразования
DIP 1
DIP 2
Аналоговый вход Цифровой выход
OFF
OFF
0 дБ
–12 дБ
ON
OFF
0 дБ
–16 дБ
OFF
ON
0 дБ
–18 дБ
ON
ON
0 дБ
–20 дБ
При преобразовании цифрового сигнала в аналоговый установите пере-
ключатели 3 и 4 в соответствии с таблицей 4:
Табл. 4: Установка цифро-аналогового коэффициента преобразования
DIP3
DIP 4
Цифровой вход
Аналоговый выход
OFF
OFF
0 дБ
+12 дБ
ON
OFF
0 дБ
+16 дБ
OFF
ON
0 дБ
+18 дБ
ON
ON
0 дБ
+20 дБ
Пример установки переключателей 1 и 2
1
при преобразовании аналого-
вого сигнала от кассетного магнитофона в сигнал для магнитофона DAT
показан на рисунке 4. Получается цифровой сигнал AES/EBU с коэффици-
ентом преобразования 0 дБ — –18 дБ.
Проигрыватель CD
Кассетный магнитофон
(на воспроизведение)
Установите переключатели
DIP1 и DIP2 в положение ON для
преобразования аналогового
стереосигнала в цифровой
выходной сигнал AES/EBU
с –18 дБ
Магнитофон DAT

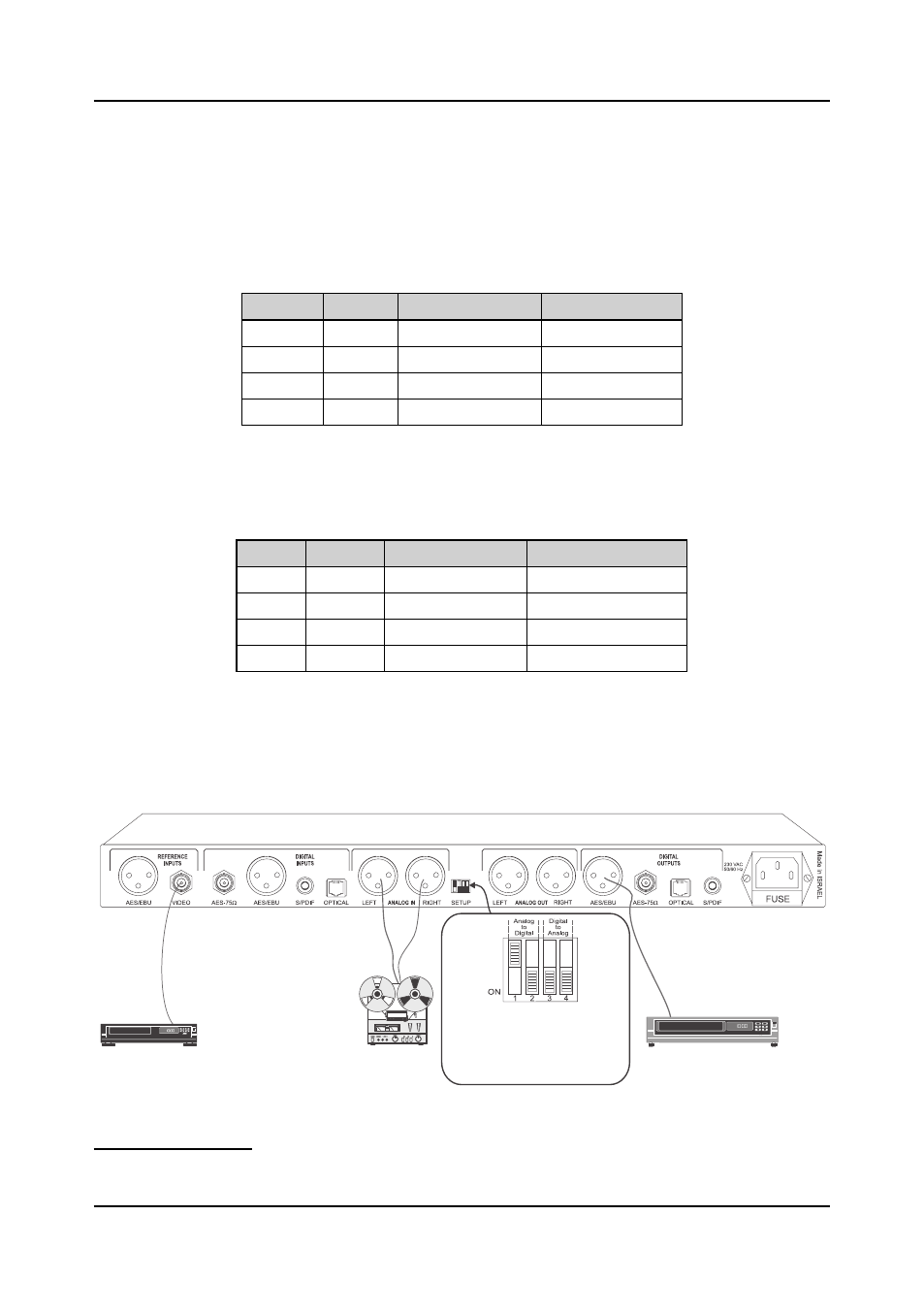

Рис. 4: Установка на dip-переключателях коэффициента преобразования
1
При установке переключателей 3 и 4 в положение ON (как показано на рис. 4) будет также осущест-
вляться преобразование цифрового аудиосигнала с уровнем 0 дБ в аналоговый с уровнем +20 дБ.
