5 ВСТАВКИ СТЕННОЙ ПАНЕЛИ
WAV-3, WA-1P, WA-1H, WAV-1R,
WAV-1RP
В данном разделе описываются следующие вставки:
WAV-3
•
(см. раздел 5.1)
WAV-1P
•
(см. раздел 5.2)
WAV-1H
•
(см. раздел 5.3)
WAV-1R
•
(см. раздел 5.4)
WAV-1RP
•
(см. раздел 5.5)
5.1 WAV-3
WAV-3 является вставкой стенной панели двойного размера (см. рис. 4) с
проходными разъемами для вывода видеосигнала (композитного или SDI)
на желтый разъем RCA и небалансного стереофонического аудиосигнала
на разъемы RCA (белый для левого канала и красный для правого).

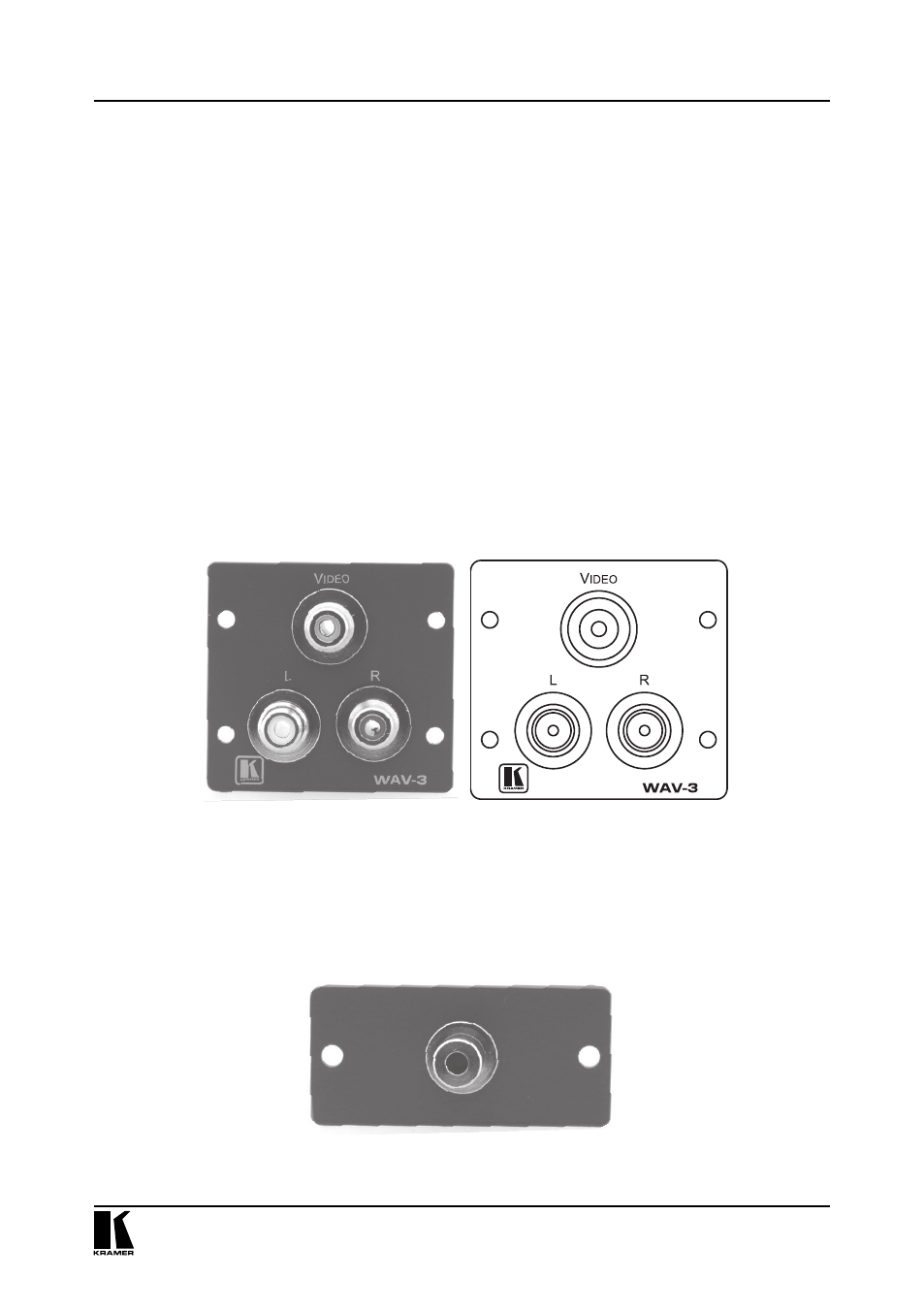

Рисунок 4. WAV-3
5.2 WA-1P
WA-1P является вставкой стенной панели с проходными разъемами для
вывода небалансного стереофонического аудиосигнала на 3,5-мм разъем
«мини-джек».
Рисунок 5. WA-1\P
