KRAMER ELECTRONICS, LTD.
10
5.3 WA-1H
WA-1H является вставкой стенной панели (см. рис. 6) для вывода неба-
лансного стереофонического аудиосигнала на 3,5-мм разъем «мини-
джек». У вставки есть клеммный блок на задней стороне (см. рис. 7).

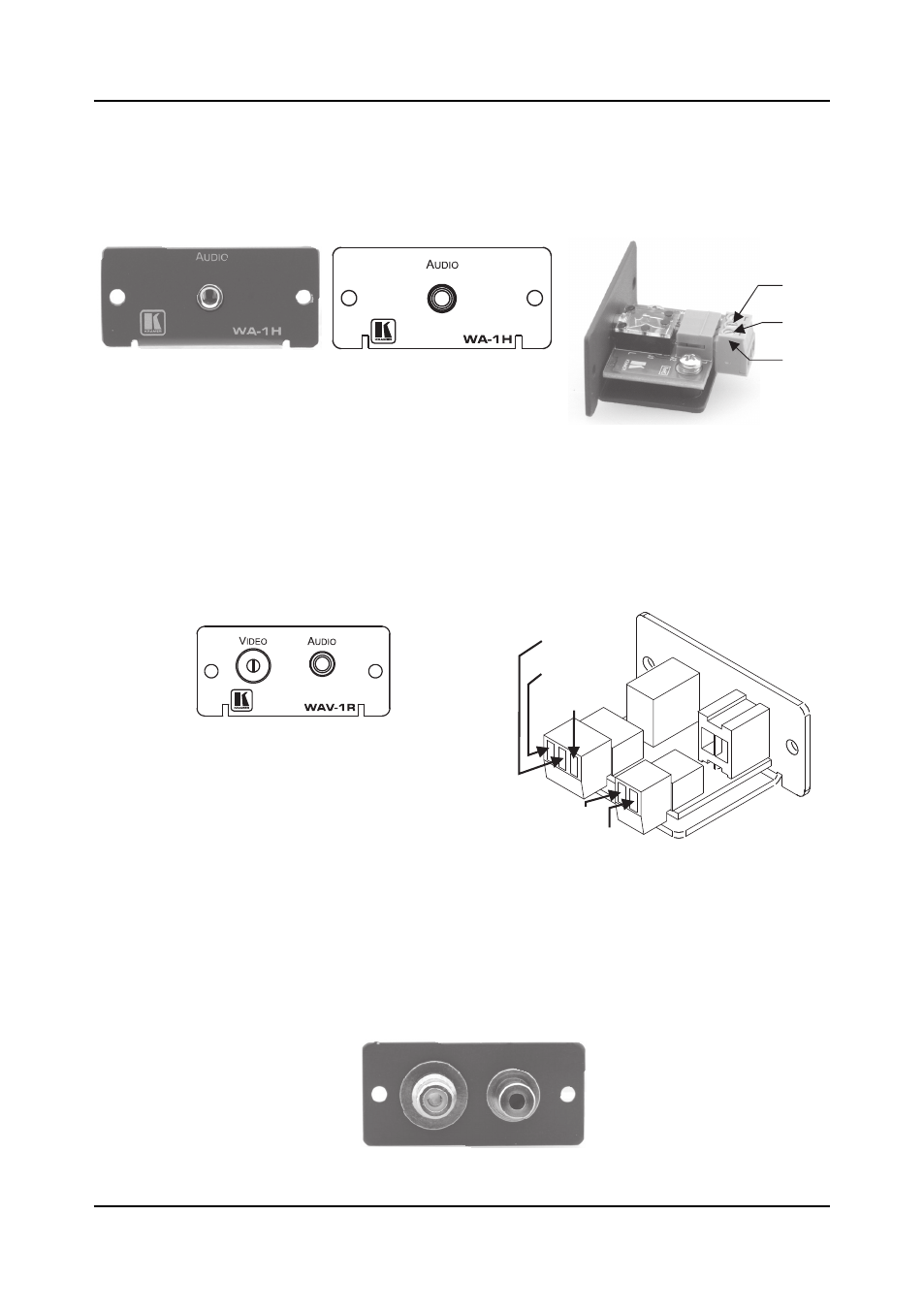

Рисунок 6. WA-1H (вид спереди)
Рисунок 7. WA-1H (Вид сзади)
5.4 WAV-1R
WAV-IR является вставкой стенной панели (см. рис. 8) для вывода видео-
сигнала (композитного или SDI) на желтый разъем RCA и небалансного
стереофонического аудиосигнала на 3,5-мм разъем «мини-джек». У
вставки есть клеммный блок на задней стороне (см. рис. 9).
Рисунок 8. WAV-1R (вид спереди)
Рисунок 9. WAV-1R (вид сзади)
5.5 WAV-1RP
WAV-1RP является вставкой стенной панели с проходными разъемами для
вывода видеосигнала (композитного или SDI) на желтый разъем RCA и
небалансного стереофонического аудиосигнала на 3,5-мм разъем «мини-
джек» (см. рис. 10).
Рисунок 10. WAV-1RP
Вставки стенной панели WAV-3, WA-1P, WA-1H, WAV-1R, WAV-1RP
Правый
Земля
Левый
Земля
Левый
Правый
Земля
Видео выход
