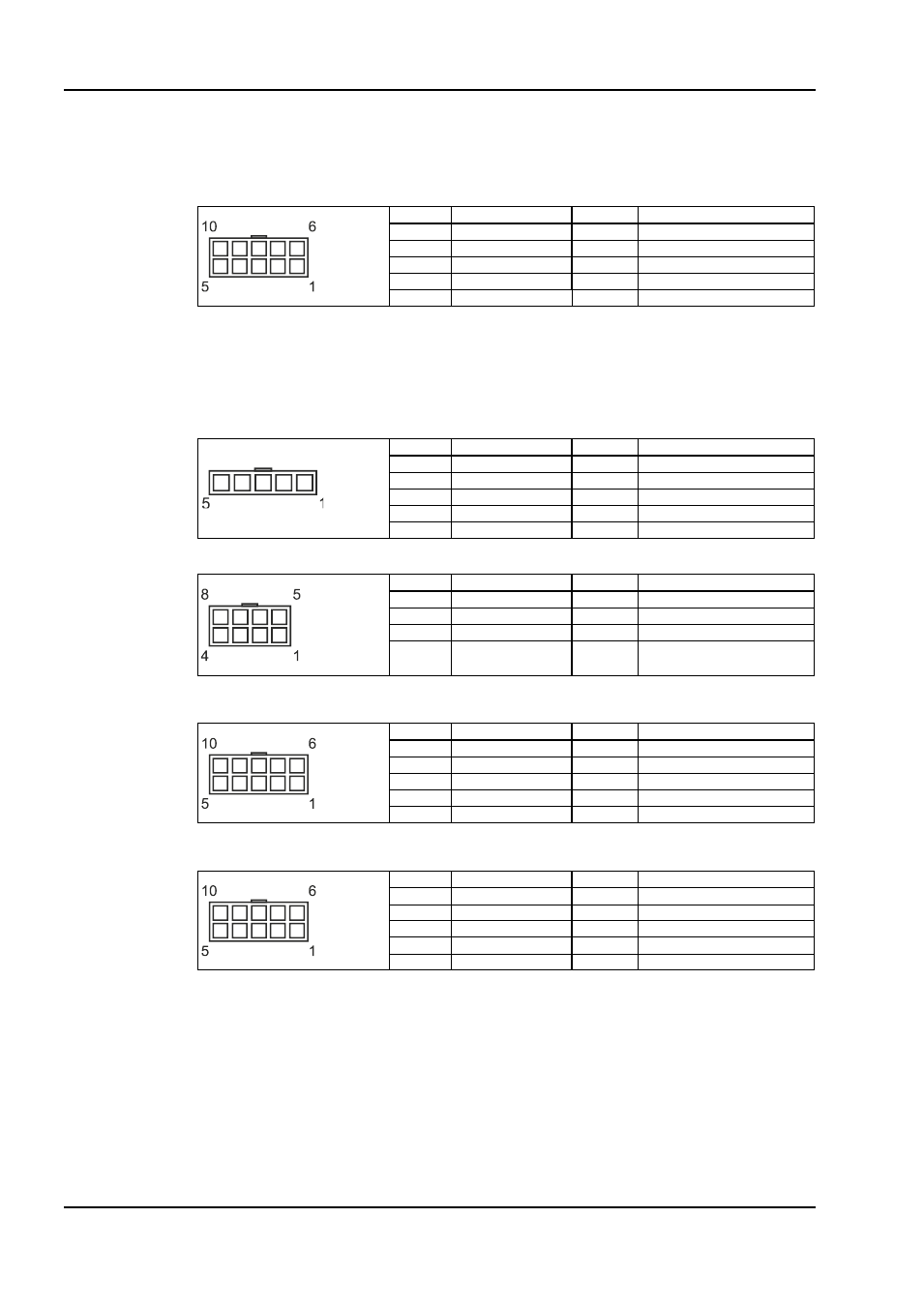

Разводка контактов
04/2013
Kollmorgen
56
Серводвигатели AKM
10.4
Вариант подключения P: AKM1 – AKM4
Пример: AKM23C-ANPNC-00
10.4.1
Силовой разъём & SFD
Контакт Функция
Контакт Функция
1
Up
6
Data -
2
0V
7
Data +
3
Экран сил. каб
8
Экран сигнальн. каб.
4
PE
9
V
5
U
10
W
10.5
Вариант подключения M: AKM1 – AKM4
Пример: AKM23C-ANMNDA00
10.5.1
Силовой разъём
Без тормозом
Контакт Функция
1
U
2
V
3
W
4
PE
5
Экран
С тормозом
Контакт Функция
Контакт Функция
1
U
5
Экран
2
V
6
BR +
3
W
7
BR -
4
PE
8
не подкл.
10.5.2
Резольвер (тип датчика R-)
Контакт Функция
Контакт Функция
1
не подкл.
6
TH -
2
TH +
7
S2
cos+
3
S4
cos-
8
S1
sin+
4
S3
sin-
9
R1
ref+
5
R2
ref-
10
Экран
10.5.3
SFD (тип датчика C-)
Контакт Функция
Контакт Функция
1
Up
6
не подкл.
2
0V
7
не подкл.
3
Data -
8
не подкл.
4
Data +
9
не подкл.
5
Экран
10
не подкл.
