Электрическая и гидравлическая системы – Инструкция по эксплуатации Husqvarna R422TsAWD

Страница 41

Advertising

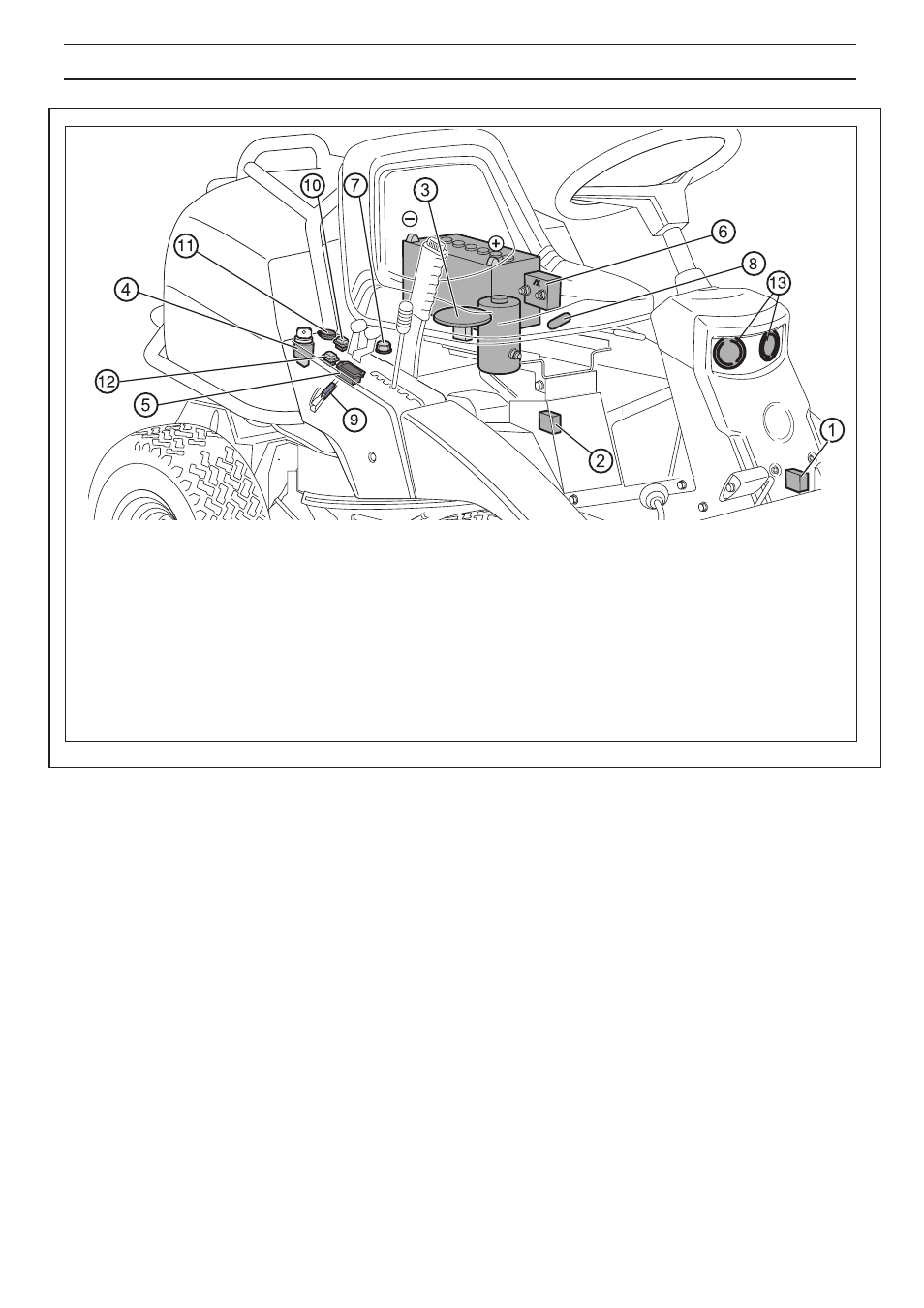

Позиции на рисунке:

1 Концевой микровыключатель, гидростатическая

трансмиссия

2 Концевой микровыключатель, режущая дека

3 Концевой микровыключатель, сиденье

4 Замок

зажигания

5 Счетчик

моточасов

6 Реле

стартера

7 Разъемы

двигателя

8 Главный плавкий предохранитель на 15 А

9 Плавкий предохранитель на 7,5 А

10 Выключатель штепсельной розетки

11 Штепсельная розетка

12 Выключатель фар

13 Фары

42 –
